ESD二极管防护方案：如何做好ESD保护选型？
引言：ESD防护的工程挑战
静电放电（ESD）是电子设备失效的首要诱因之一，每年造成全球电子行业数十亿美元损失。ESD二极管（TVS二极管）作为核心防护器件，其选型直接影响产品可靠性与寿命。本文将系统解析ESD防护设计的关键要素，提供科学选型方法论。
一、ESD二极管的工作原理与类型
1.1 核心防护机制
- 雪崩击穿效应：在纳秒级时间内响应ESD脉冲（典型上升时间0.7-1ns）
- 电压钳位：将数千伏ESD电压限制在安全范围（如30kV→15V）
- 能量泄放：提供低阻抗路径泄放峰值电流（最高可达150A）
1.2 器件类型选择
| 类型 | 适用场景 | 代表型号 |
|---|---|---|
| 双向TVS | 电源线/差分信号 | ESD24D300TA |
| 单向TVS | 直流电源/单端信号 | ESD12D450TR |
| 多通道TVS阵列 | USB/HDMI等多引脚接口 | ESD3V6M030TR |
| 超低电容TVS | 高速接口（≥5Gbps） | ESD5D150TA |
二、ESD选型五大核心参数
2.1 工作电压（VRWM）
- 选型准则：VRWM ≥ 电路最高工作电压 × 1.2
- 示例：5V电路需选择VRWM≥6V的TVS
2.2 钳位电压（VC）
- 关键公式：VC < IC耐受电压 × 0.8
- 数据支持：IEC 61000-4-2标准下8kV ESD脉冲，典型钳位电压需≤50V（@30A）
2.3 峰值脉冲电流（IPP）
- 行业标准要求：
- 消费电子：IPP ≥ 5A（接触放电8kV）
- 工业设备：IPP ≥ 20A（接触放电15kV）
- 汽车电子：IPP ≥ 30A（ISO 10605标准）
2.4 结电容（Cj）
| 接口类型 | 最大允许电容 | 推荐器件 |
|---|---|---|
| USB 2.0 | < 5pF | ESD5C150TA |
| USB 3.2/HDMI | < 0.5pF | ESD3V3E005SA |
| 5G RF天线 | < 0.3pF | ESD5N150TA |
2.5 封装热性能
- 热阻（θJA）对比：
- SOD-323：350°C/W
- DFN1006：220°C/W
- SOT-23：180°C/W
三、典型应用场景选型方案
3.1 高速数据接口防护
案例：USB4接口（40Gbps）
- 需求：Cj<0.3pF，IPP≥8A

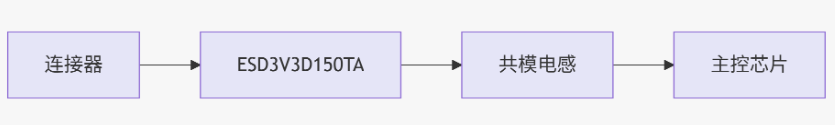

- 方案：
- 布局要点：TVS距接口≤3mm，接地过孔≥4个
3.2 汽车电子防护
满足AEC-Q101认证要求：
- 温度范围：-40℃~150℃
- 通过ISO 7637-2 5a/5b脉冲测试
- 推荐方案：ESD36D200TA + 磁珠滤波
3.3 工业设备电源防护
三级防护架构：
- 初级：气体放电管（8/20μs 20kA）
- 次级：TVS二极管（ESD48B150TA）
- 末级：LC滤波器
四、选型误区与纠正
| 常见误区 | 正确实践 |
|---|---|
| 仅关注VRWM忽略VC | 确保VC<90% IC耐压值 |
| 高速接口选用通用TVS | 必须验证S21参数（@10GHz） |
| 忽略PCB布局影响 | 接地回路长度<3倍宽度 |
| 未考虑温度降额 | 150℃时IPP需保留30%余量 |
五、ESD防护设计验证流程
- 仿真阶段：
- 使用SPICE模型验证钳位特性
- TLP测试获取动态电阻参数
- 原型测试：
- IEC 61000-4-2 Level 4（±15kV接触/±30kV空气）
- 眼图测试（高速接口信号完整性）
- 量产监控：
- TLP抽样测试（确保工艺一致性）
- 自动光学检测（AOI）检查焊接质量
六、行业前沿趋势
- 集成化防护：TVS+滤波器+磁珠单芯片方案（如ESD24R300TA）
- 宽电压兼容：5-36V自适应TVS（汽车12V/24V系统）
- 超微型封装：01005尺寸（0.4×0.2mm）TVS器件
- AI辅助设计：基于机器学习的ESD风险预测系统
结语
科学的ESD防护选型需平衡电气参数、应用场景与成本因素。掌握“电压匹配-电流能力-信号兼容”三位一体选型法则，结合严谨的测试验证，可构建可靠的ESD防护体系。随着第三代半导体材料的应用，GaN基TVS等新技术将为高功率场景提供更优解决方案。
