在EMC防护设计中，ESD二极管的选型直接决定了产品的可靠性。钳位电压与IPP电流是两个核心参数，二者必须精确匹配才能实现有效防护。选型不当轻则导致防护失效，重则损坏被保护芯片。本文基于IEC 61000-4-2标准与大量实测数据，系统阐述钳位电压与IPP电流的匹配设计方法，并提供经过验证的国产化器件选型方案。
一、概述介绍
ESD二极管选型的本质是在"保护能力"与"自身耐受"之间找到平衡点。钳位电压过高，浪涌来了芯片先击穿；IPP电流不足，TVS自身先烧毁。某知名品牌的智能门锁因忽视钳位电压裕量，在±8kV ESD测试时后端MCU频繁复位，更换合适器件后问题迎刃而解。实践证明，科学的匹配设计可将失效率降低90%以上。
二、核心概念解析
钳位电压（VC）
这是ESD冲击时保护器件限制的最高电压，必须低于被保护芯片的耐压值。工程上通常要求VC≤芯片耐压的80%。优质器件在30A脉冲下VC可控制在12.5V以内。VC过低会导致器件误触发，过高则失去保护意义。
IPP电流（峰值脉冲电流）
代表器件能承受的最大瞬间ESD电流。IEC 61000-4-2 Level 4（±8kV接触放电）对应IPP约30A。汽车电子按ISO 10605标准需满足±30kV，要求IPP≥40A。IPP是TVS的"生命指标"，必须根据实际威胁等级选择。
两者关系
VC与IPP存在正相关关系：IPP越大，VC通常越高。选型核心就是在满足IPP需求的前提下，尽量选择VC最低的器件。ASIM阿赛姆ESD12D450TR在150A Ipp时VC仅19.5V，优于行业平均水平。
三、选型匹配步骤与策略
步骤1：明确防护等级
- 消费电子：IEC 61000-4-2 Level 4（±8kV）
- 汽车电子：ISO 10605（±30kV）
- 工业设备：需叠加IEC 61000-4-5浪涌测试
步骤2：确定被保护芯片耐压
查阅芯片手册的"Absolute Maximum Rating"。USB3.0芯片IO口通常耐压9V，MCU耐压5.5V，千兆PHY耐压12V。
步骤3：计算VC上限
按VC≤0.8×Vchip原则。USB3.0芯片耐压9V→VC≤7.2V→选用ESD5C030TA（VC≈8.2V@16A）需评估是否满足实际威胁等级。
步骤4：确定IPP需求
±8kV测试需IPP≥45A。车载抛负载需IPP≥150A。通信基站雷击场景需IPP≥30kA。ESD24D500TUC（30kA）是此类场景首选。

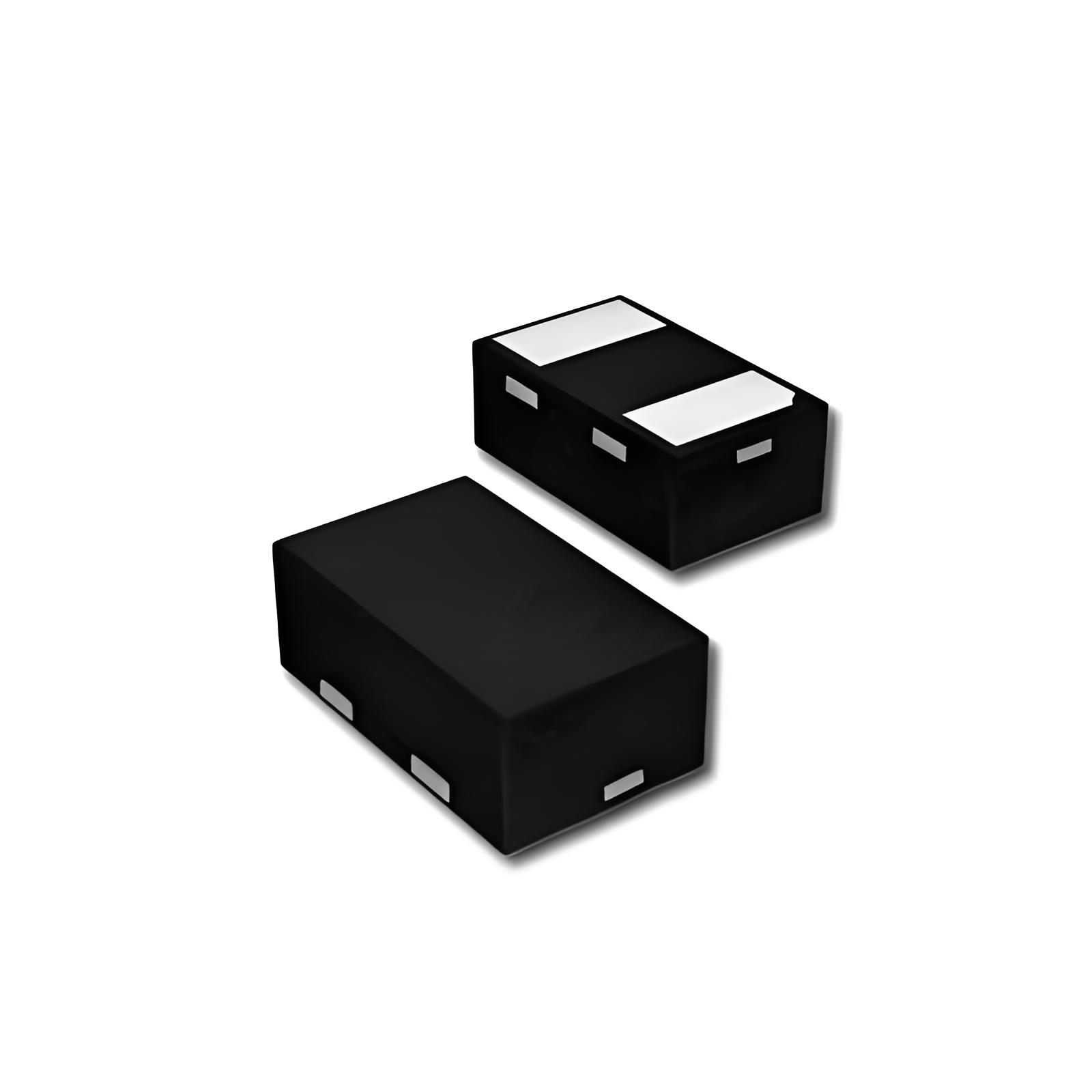

步骤5：兼顾信号完整性
高速接口必须选低电容型号。USB4.0要求Ct＜0.3pF，推荐ESD3V3E0017LA（0.17pF）。普通I/O可选ESD5E002SA（0.2pF）。
四、实际案例分析
案例1：USB 3.0接口防护
需求：5Gbps速率，±8kV，后端芯片耐压9V
选型：数据线用ESD5C030TA（VC≈8.2V，Ct=0.3pF），VBUS用SODA15V-PH（VC≈25V）
验证：±8kV下芯片端电压6.8V，眼图裕量损失9%，通过认证。
案例2：车载12V电源防护
需求：ISO 7637-2抛负载87V/100ms，后端LDO耐压40V
选型：ESD12D450TR（IPP=150A，VC=19.5V）+ CMF4532WA601MQT共模电感
验证：抛负载下LDO输入电压23V，安全裕量充足。
案例3：48V通信基站防护
需求：雷击浪涌6kV/3kA，后端PHY耐压60V
选型：ESD24D500TUC（30kA）作第一级，ESD15B330TR作第二级
验证：两级防护后PHY端电压42V，通过入网测试。
案例4：工业RS-485接口
需求：±15kV，长线传输
选型：ESD15B330TR（IPP=26A，VC=30V）+ CMF3225W601MQT
验证：误码率＜10⁻⁹，抗扰度达标。
五、总结与要点
核心原则
- VC优先：钳位电压必须低于芯片耐压的80%，这是红线
- IPP充足：根据防护等级留50%余量，汽车场景≥150A
- 余量思维：VC和IPP都要考虑温度漂移和批次差异
- 实测闭环：必须用ESD枪+示波器实测验证
阿赛姆优选型号库
- USB4.0：ESD5C030TA（0.3pF）、ESD3V3E0017LA（0.17pF）
- 汽车电源：ESD12D450TR（150A）、SM8S36A（车规级）
- 通信基站：ESD24D500TUC（30kA）
- 通用I/O：ESD5E002SA（0.2pF）、ESD15B330TR
常见错误规避
- 只看功率不看VC：功率大不代表钳位能力好
- IPP余量不足：恶劣环境下器件会先烧毁
- 高速接口用高电容：信号完整性会严重恶化
跳过实测验证：规格书参数在理想条件下才成立
ESD二极管的钳位电压与IPP匹配是系统工程，需要电气参数、信号特性、物理约束三位一体思维。ASIM阿赛姆提供从选型工具、仿真模型到免费测试的全链条支持，帮助企业精准匹配，一次设计成功。掌握匹配原则，选对器件，是构建可靠ESD防护体系的第一步。
