TVS二极管和ESD二极管到底有什么不同？

TVS二极管（瞬态电压抑制二极管）与ESD二极管（静电保护二极管）在电路保护中各有侧重，主要区别体现在以下方面：

一、核心功能差异

1. TVS二极管
   主要用于抑制瞬态过电压，如雷击、电源浪涌、感性负载切换等产生的短时高压脉冲。其特点是能承受高功率（可达数千瓦），通过雪崩击穿将电压钳位至安全值，保护电路免受大电流冲击。

2. ESD二极管
   专为静电放电（ESD）防护设计，例如人体静电（HBM）、设备放电（MM）等微小但高频的静电脉冲。其电容值极低（通常<0.05pF），避免对高速信号造成干扰，适合保护USB、HDMI等高频接口。

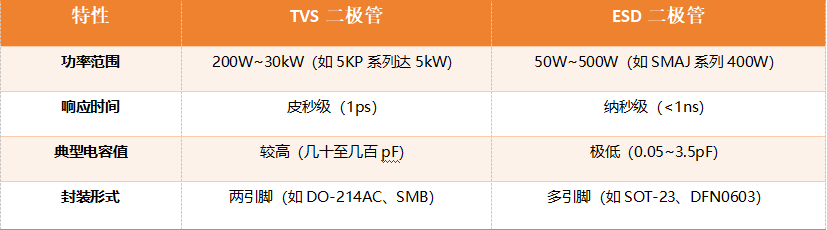

二、技术参数对比

三、应用场景区分

1. TVS适用场景

• 电源输入端的雷击浪涌防护

• 电机驱动电路中的感性负载尖峰抑制

• 交流电路保护（需使用双向TVS）

2. ESD适用场景

• 手机/电脑的USB、HDMI接口静电防护

• 集成电路I/O端口保护

• 高频信号线路（如5G通信模块）

四、选型注意事项

1. TVS选型要点

• 击穿电压需满足：VBR ≥ 1.2倍工作电压

• 箝位电压应低于被保护器件耐受值

• 高频场景选择低电容型号（如SAC系列）

2. ESD选型要点

• 符合IEC 61000-4-2标准（接触放电8kV）

• 优先选择多通道集成型号（如6路保护）

• 信号速率>100MHz时需电容<20pF

五、协同使用策略

    在实际电路中，常采用TVS+ESD组合方案：TVS作为初级防护吸收大能量浪涌，ESD作为次级防护处理残余静电脉冲，形成多级保护网络。例如在以太网端口中，TVS（如P6KE系列）负责浪涌抑制，ESD（如SRV05-4）处理接口静电。

通过以上对比可见，两者虽基于相似原理，但通过参数优化实现了不同场景的针对性防护。设计时需根据具体威胁类型（浪涌/静电）、信号频率及功率需求综合选择。
