    根据耳机的佩戴方式的差异,市场上往往将蓝牙耳机分成了头戴式、入耳式、和半入式等。相对于其它款式的耳机,头戴式蓝牙耳机有着声场好、舒适度高、更不容易伤耳朵和续航表现更为出色等优点;但是在EMC方面,由于头戴式耳机复杂的结构,其ESD往往表现得更加薄弱。本次来我司整改产品头戴式蓝牙耳机,外壳为塑料材,侧面带金属logo。


按IEC/EN61000-4-2标准测试静电后有蓝牙断开连接自动关机重启,耳机出现杂音以下为测试数据:

一、整改前数据:



        放电点

   等级(±kV)

测试次数

放电类型

结果

    USB金属口

   6

各10次

接触放电

FAIL

头梁连接处金属

   6

各10次

接触放电

FAIL

耳机外侧金属装饰片

   6

各10次

接触放电

FAIL

     按键缝隙

  12

各10次

空气放电

FAIL

    3.5耳机接口

  12

各10次

空气放电

FAIL

         喇叭

  12

各10次

空气放电

FAIL

        MIC

  12

各10次

空气放电

FAIL


整改方案:

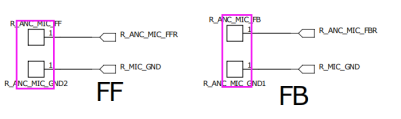

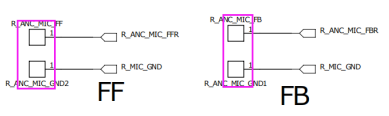

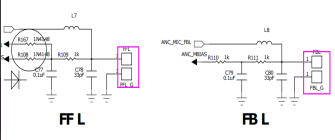

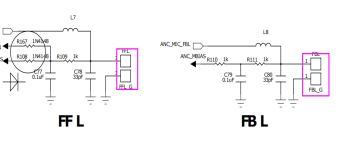

  1.两个MIC上对地并联ESD(ESD5D150SA),L+、L-对地并联ESD(ESD5D150SA)如下图紫圈处,并且线上串静电吸收器(型号:EOB1005L350T):


ESD整改

ESD二极管

ESD防静电二极管

二极管

ESD静电二极管

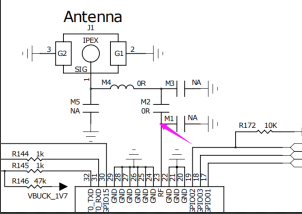

2.蓝牙天线对地并联ESD(ESD5D003SA),如下图紫色箭头处:


EMC整改

二、整改思路:

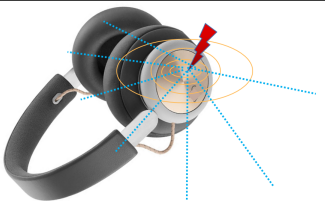

此款耳机打耳机金属片,金属片未接地,并且与内部PCB板未有任何可能拉弧的缝隙。因此判断产品受静电放电产生的电磁场干扰可能性很大,进一步排查,用静电枪在相同位置上,对放电地线产生拉弧现象,机器能复现相同的不良现象。因此确定产品受静电干扰产生的电磁场干扰。


EMC测试整改

整改措施:

(1)在FPC连接器信号端口处对地并联ESD(型号:ESD5D150SA)建议板子上的信号串静电吸收器型号为(EOB1005L350T)。

(2)FPC线改为带屏蔽的FPC线.

(3)主板和右耳之间的信号线连接处的表层地铺上,使得ESD的泄放地更完整

(4)检查软件,消除软件上的BUG,使得软件运行起来更稳定

(5)蓝牙模块芯片地与地层之间的过孔要增加

(6)板子最好不要分地,分地会造成信号回路面积增加,增加ESD风险。

(7)板子上的ESD器件更换为ASIM ESD(型号:ESD5D150SA)

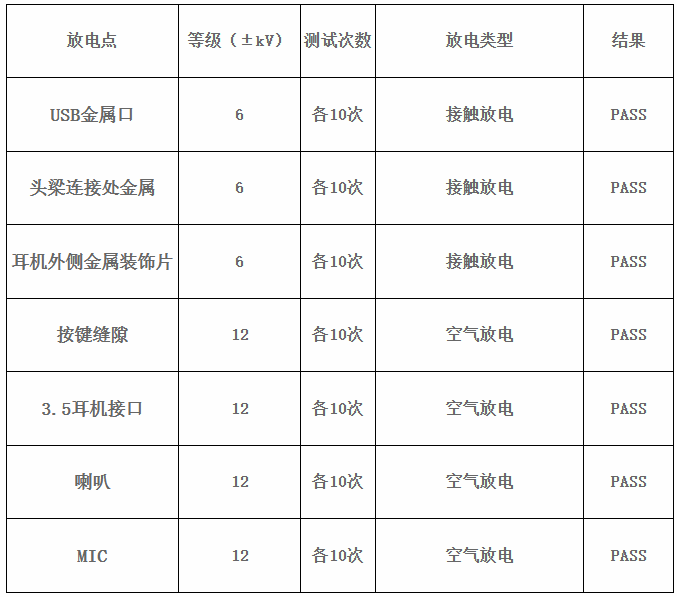

二、整改后数据:

EMC测试
