高分子ESD材料在I/O与通信端口的静电防护优势

    在21世纪科技飞速发展的背景下，电子产品日益普及，但静电放电（ESD）带来的损害问题也日益凸显，严重影响产品耐用性。为此，科学家们成功研发出“高分子ESD”静电抑制器，为电子设备提供高效静电防护。

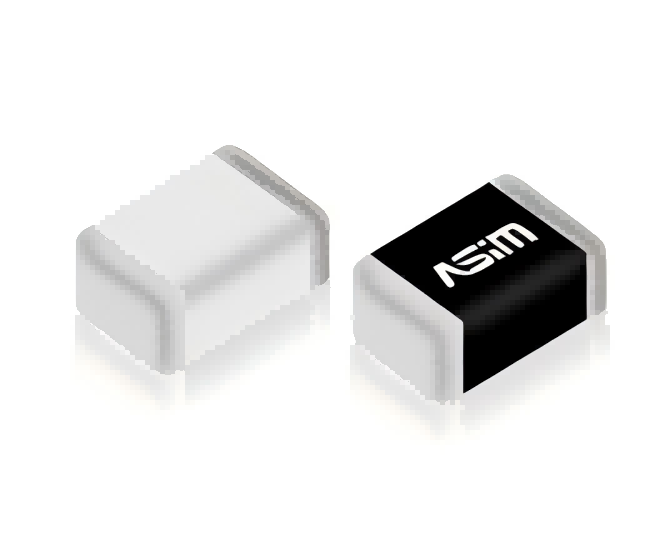

什么是高分子ESD？高分子ESD，也称ESD静电抑制器，是一种基于高分子聚合物材料的新型固态保护元件。其核心由特殊的电压诱变聚合物和高分子材料构成，内部菱形分子呈规则离散排列。这种结构使其具备无物理寿命限制、反应速度极快（<1ns）、电容超低（<0.15pF）和漏电流极小（<1nA）等特性。关键参数包括工作电压、触发电压和钳位电压。

核心优势与应用当静电电压超过触发电压时，高分子ESD内部会瞬间产生尖端放电，将静电泄放到地，有效保护敏感电路，同时确保信号不失真。其显著特点包括：

• 超长寿命： 耐受静电冲击 >30万次
• 超低电容： <0.05pF
• 极速响应： <1ns
• 高频支持： 0-6GHz
• 高电流能力： 峰值电流达35A
• 低漏电： <1nA
• 失效安全： 损坏后呈开路状态

• 高性价比： 成本低，性能稳定

凭借超低电容（0.050.2pF）、低漏电流（<1nA）、低钳位电压和快速响应（0.5ns1ns），它尤其适用于手机、便携播放器、GPS及高速接口（USB 2.0, HDMI等）等低压高速场景，将信号干扰降至最低。
