    静电放电(ESD)是电子产品设计和制造中面临的主要威胁之一,它能瞬间导致设备失效、性能下降或永久损坏。理解ESD的特性是实施有效防护的基础。本文将基于权威文档内容,详细解析ESD静电对电子产品损害的四种核心特性,帮助工程师和设计人员提升产品可靠性。

1. 高电压(High Voltage)

    ESD事件涉及极高的电压,通常在数千伏特级别,这源于静电电荷的快速累积和释放。例如,在IEC61000-4-2标准测试中,接触放电电压可达8kV,空气放电电压高达15kV。这种高电压特性使得ESD能轻易击穿半导体器件的绝缘层,直接导致元器件内部损坏,如MOSFET栅极击穿或CMOS器件锁死。高电压是ESD损害的首要因素,因为它提供了足够的能量来破坏电子元件的微观结构。

2. 大电流(Large Current)

    ESD放电时会产生瞬间大电流,峰值电流可达数十安培,且上升沿时间极短(通常在0.7ns至1ns之间)。这种大电流特性源于电荷的快速泄放,能在极短时间内注入大量能量到电路中。例如,ESD电流脉冲的持续时间比浪涌脉冲短,但足以对小功率器件造成过载,引发热损坏或熔断。大电流不仅直接烧毁元器件,还会通过焦耳热效应导致局部温升,加速器件老化。

3. 极短的上升时间(Very Short Rise Time)

ESD脉冲的上升时间极短,通常在0.7ns到1ns范围内,这使得其频谱宽度极宽,可达数百MHz。快速上升时间特性意味着ESD能量在频域上分布广泛,容易耦合到高速信号线或敏感电路中。例如,根据傅里叶变换分析,这种特性会导致ESD干扰覆盖从低频到高频的整个频段,使设备更容易受到电磁干扰(EMI)的影响,从而引发误动作或数据错误。


4. 宽带的电磁干扰(Broadband Electromagnetic Interference)

    ESD放电会产生宽带电磁干扰,覆盖从低频到高频的频谱范围。这种干扰通过电场和磁场变化传播,能在设备内部耦合到信号线、电源线或接地平面上。例如,ESD电弧在100mm距离处可产生高达几kV/m的电场和几十A/m的磁场,干扰邻近电路。宽带电磁干扰特性不仅造成直接的能量交换损坏,还会通过感性或容性耦合导致系统误动作,如复位、死机或通信中断。

结论与防护建议

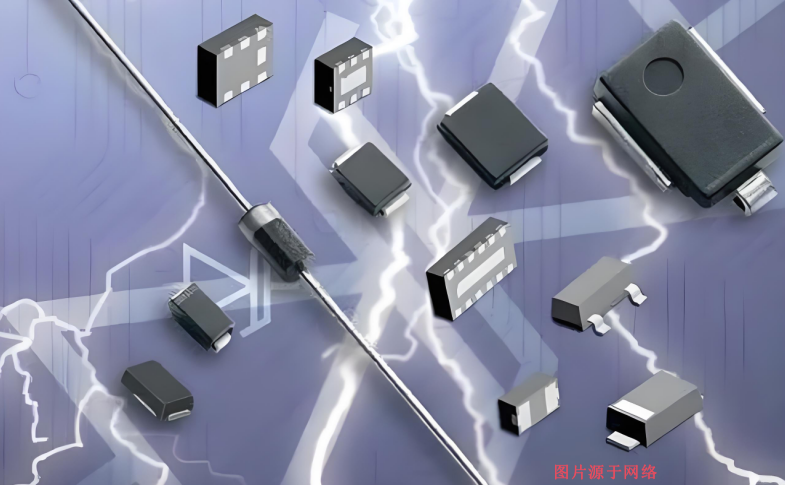

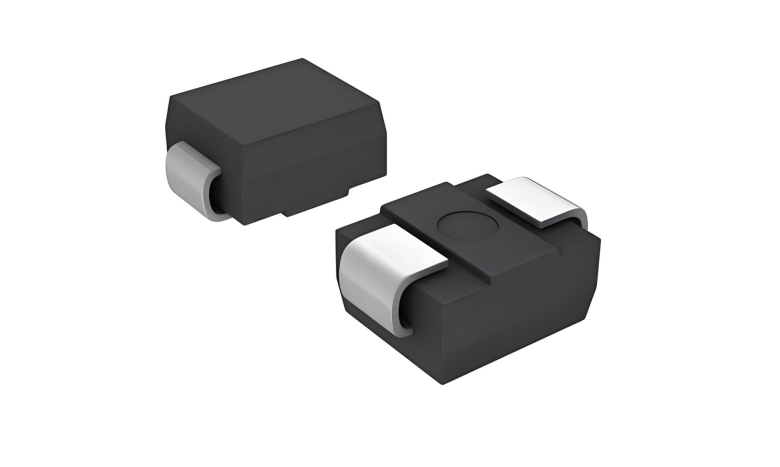

    ESD的四种特性——高电压、大电流、极短的上升时间和宽带的电磁干扰——共同构成了对电子产品的多重威胁。这些特性源于ESD的物理本质,如电荷累积和快速释放。为有效防护,建议在电路设计中采用ESD保护器件(如TVS二极管或高分子ESD),确保低阻抗泄放路径、优化PCB布局以减少回路面积,并遵循IEC61000-4-2标准进行测试。通过前期设计投入,可显著降低后期整改成本,提升产品EMC性能。
