用TVS管解决路由器受ESD干扰WIFI掉线问题-ASIM阿赛姆
2025.08.25 00:00:00
1
测试分析
按照IEC61000-4-2接触放电±4K标准。在进行网络ping时，对路由器外接USB金属外壳进行放电，出现WIFI掉线现象。手动复位也无法连接，要重新上电之后才能进行连接。经分析可能是因为主控受到ESD干扰，造成了死机，才导致了网络掉线的。
整改措施
TVS管和高分子ESD双管齐下解决问题：
端口解决：为防止ESD耦合到USB数据、电源供电线路，在相应的数据线对地并联高分子ESD（型号：CV0402VT6030T）,在供电数据线对地并联高分子ESD（型号：CV0402VT6201T）。
敏感线路：

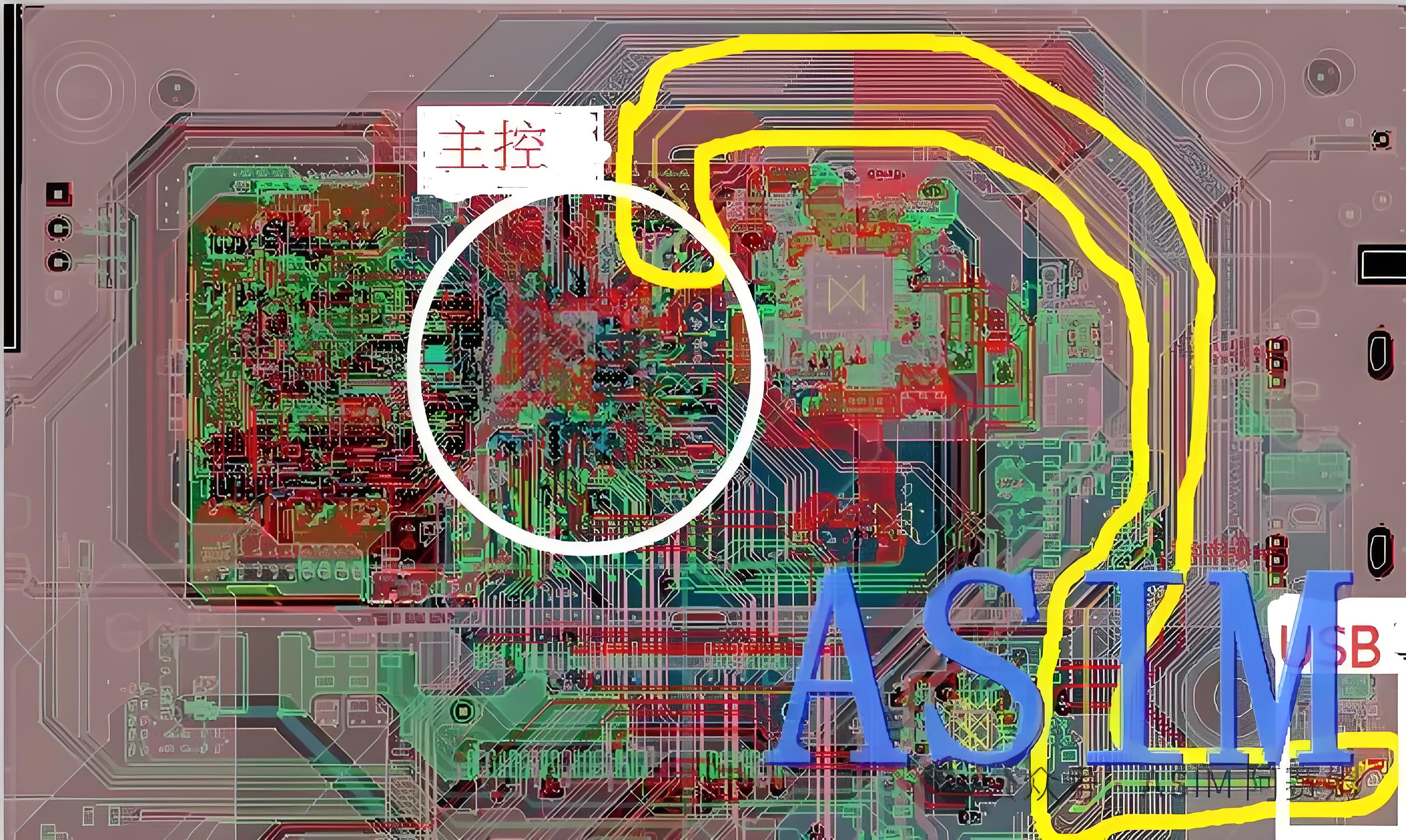

A：USB VCC +5V供电网络

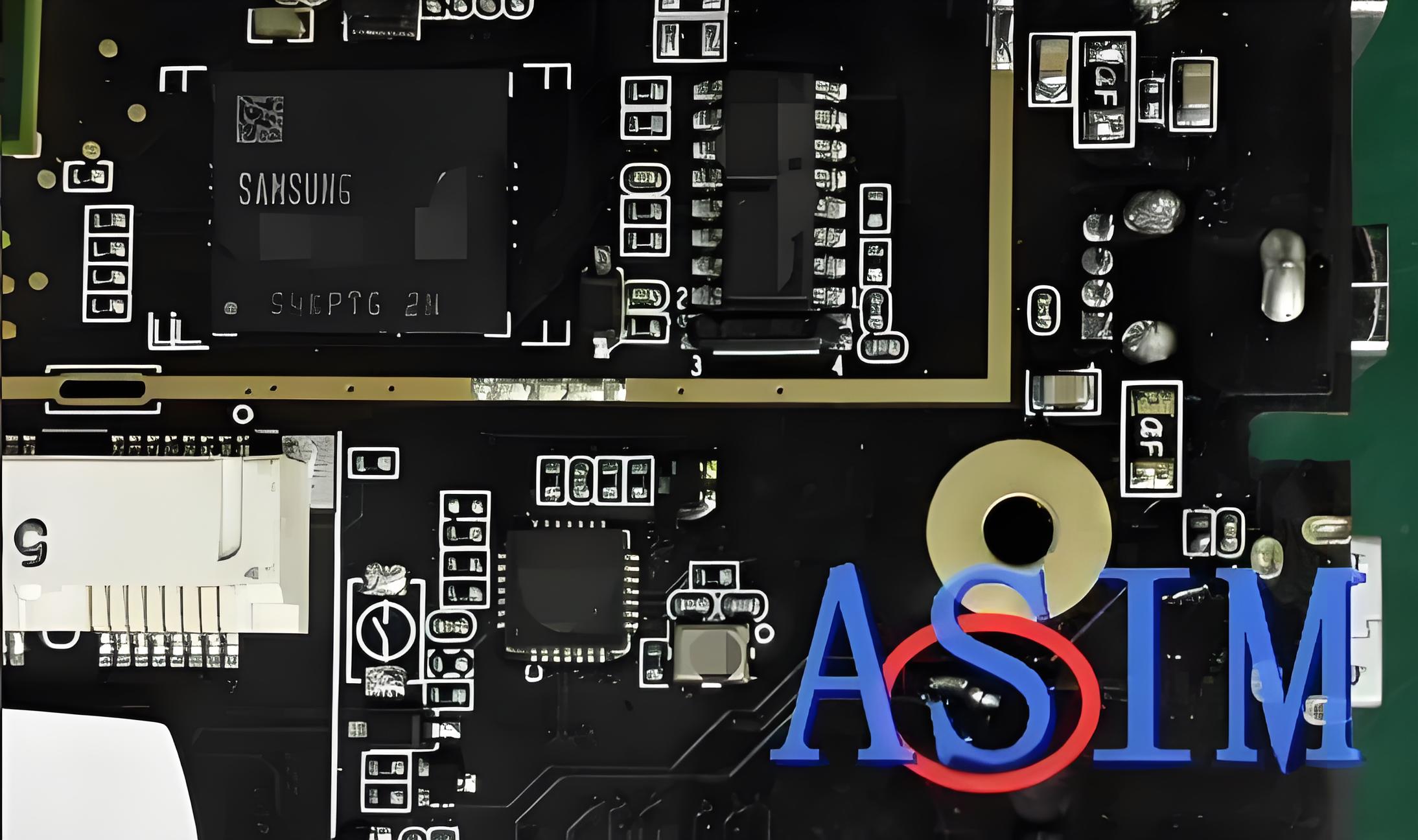

由图中可以看出，VCC +5V网络是通过主控连接至USB VCC 引脚的，如果对USB外壳实施接触±4K放电，完全有可能耦合到供电线路，所以在此线路上增加TVS管（型号：ESD5C150TA）进行防护。

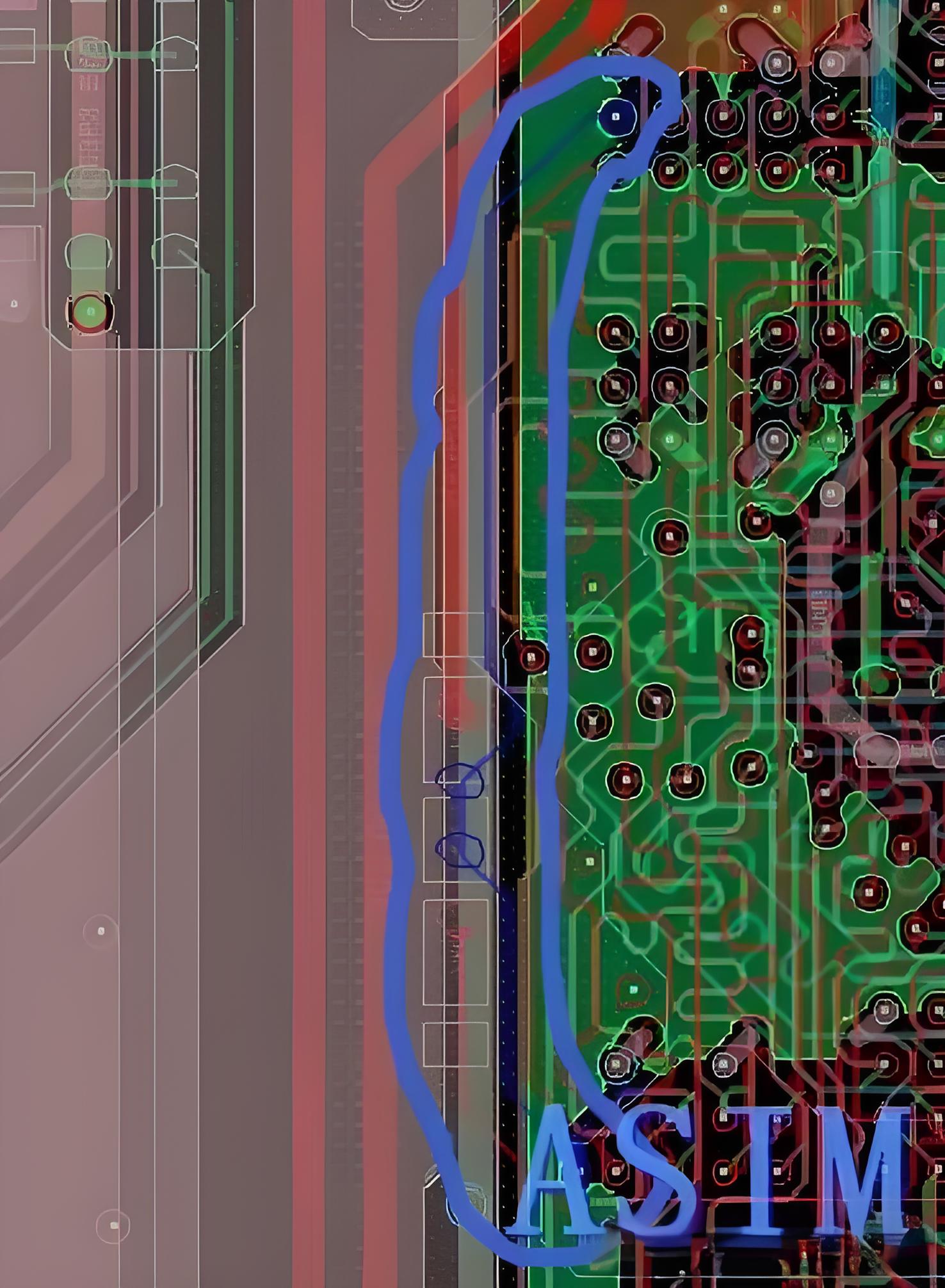

B：DDR RST网络

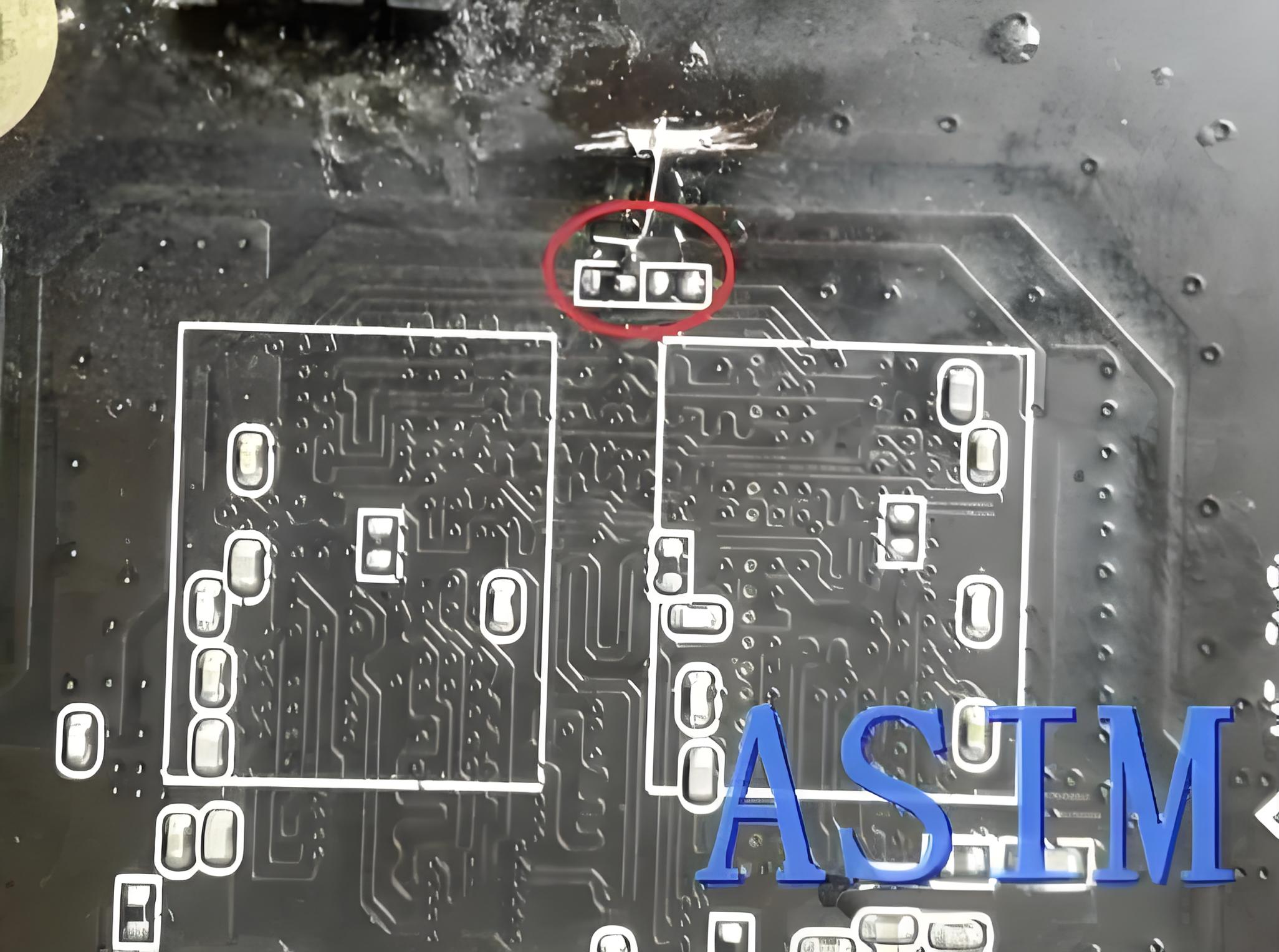

由图中网络可以看出，DDR RST网络一端连接供电线，同时靠近“地”走线，分析完全有可能感应到来自供电线和“地”的ESD静电干扰， 所以也在此线路上增加TVS管（型号：ESD3V3C250TA）进行防护。
按以上措施整改之后，再进行复测，进行IEC61000-4-2接触放电±4K、空气±8K标准放电，电脑网络连接正常，没有出现掉线的现象。
