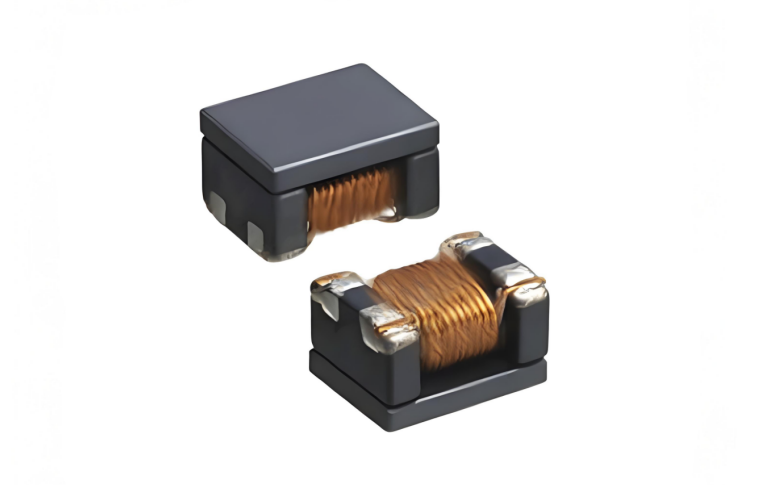

贴片共模电感在汽车电子中的应用与选型指南

一、汽车电子中的EMC挑战与共模电感核心价值

1.1 汽车电子特殊工况

  • 温度范围:-40℃~150℃(发动机舱)
  • 振动环境:ISO 16750-3标准(20Hz~2000Hz)
  • 电压波动:ISO 7637-2抛负载脉冲(100V/400ms)

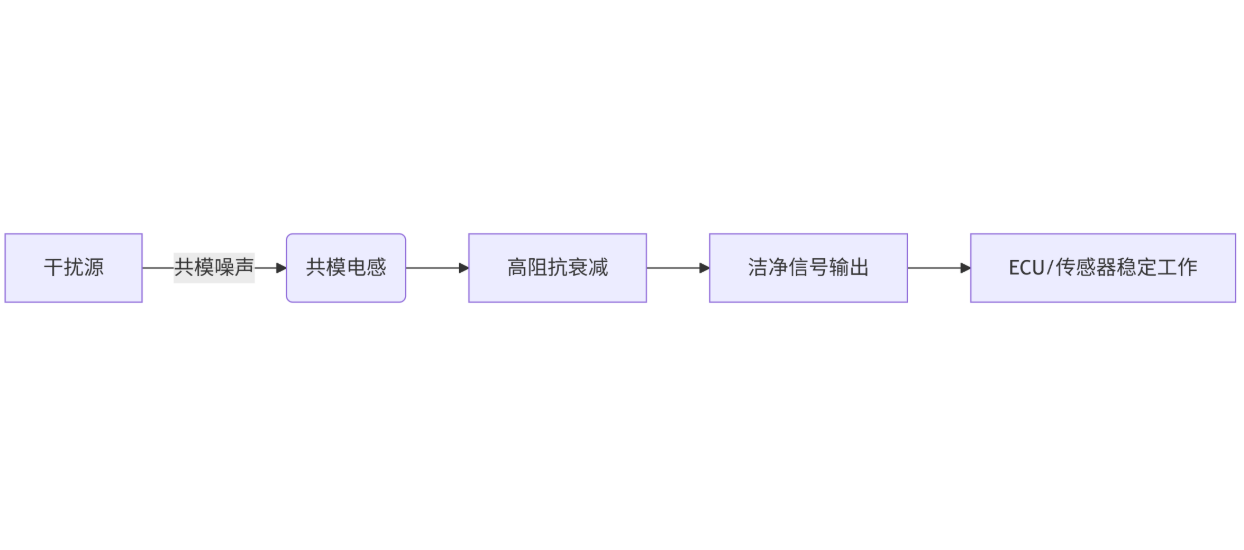

1.2 共模电感核心作用


1.3 失效风险规避

  • CAN总线误码率>10⁻⁶将触发安全机制
  • 摄像头信号信噪比<40dB导致ADAS失效
  • 百兆以太网误码率需<10⁻¹²

二、关键选型参数解析

2.1 电气性能矩阵

参数标准要求测试条件失效风险
共模阻抗(Zcm)100MHz时≥600Ω-40℃~150℃温度循环高速总线信号衰减>3dB
直流电阻(DCR)≤500mΩ@125℃20A直流叠加电源线温升>15℃
额定电流3倍工作电流裕量ISO 16750瞬态脉冲测试磁芯饱和导致滤波失效
绝缘电阻≥100MΩ@500VDC85℃/85%RH 1000h高压系统漏电流超标

2.2 结构特性要求

  • 磁芯材料:NiZn铁氧体(高频) vs MnZn铁氧体(大电流)
  • 绕组工艺:三重绝缘线(增强绝缘)
  • 封装等级:IP6K9K防尘防水(底盘区域)

三、典型应用场景选型方案

3.1 动力控制系统

  • 电机驱动线
    • 额定电流≥30A(PHEV驱动电机)
    • 200℃高温磁芯材料
    • 10kV隔离耐压(IGBT开关噪声防护)

3.2 智能座舱系统

子系统推荐参数特殊要求
显示屏LVDSZcm@500MHz=90Ω±10%<0.5dB插入损耗
音频系统DCR≤50mΩTHD+N<0.01%@2Vrms
USB-C快充100W功率支持100MHz~1GHz全频段抑制

四、选型黄金法则

4.1 参数匹配公式

  • 阻抗计算:Zcm_min = 20log₁₀(Vnoise/Vallow) + 10dB(裕量)
  • 电流裕量:Irated ≥ 3 × Ioperating_max
  • 温度降额:150℃时DCR增幅≤30%

4.2 认证标准清单

  • AEC-Q200 Rev D(被动元件车规)
  • ISO 11452-4(大电流注入免疫)
  • IEC 62133-2(电池系统安全)



五、设计安装要点

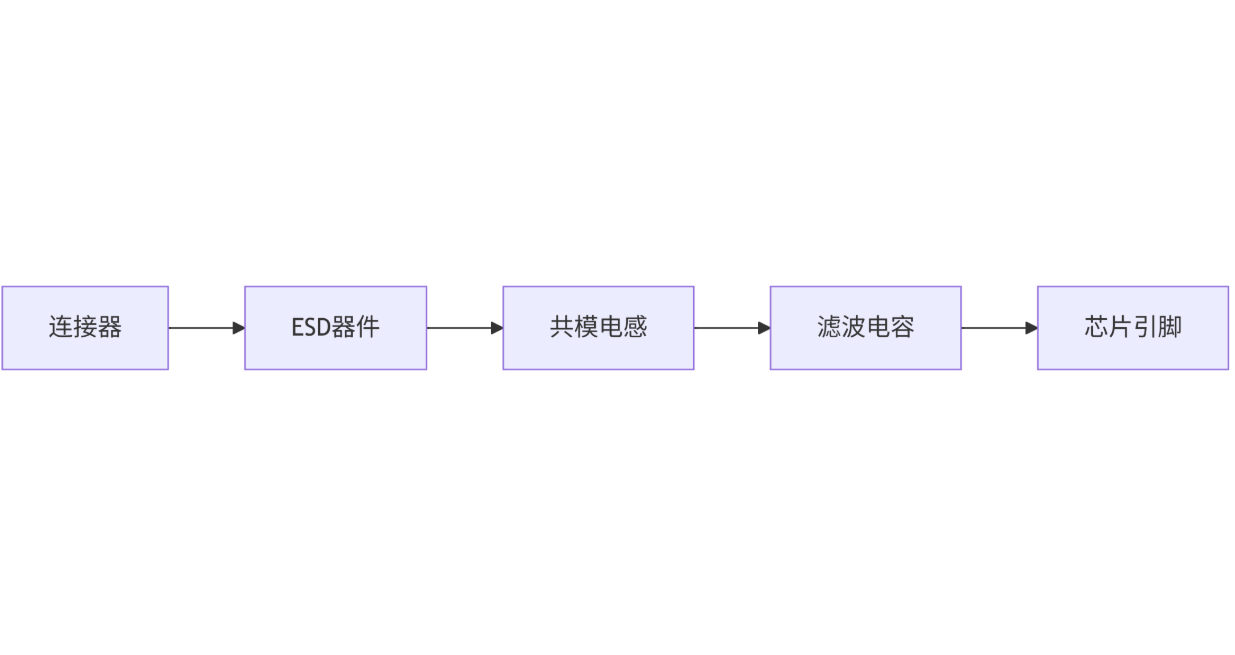

5.1 PCB布局规范



  • 间距要求
    • 距连接器≤15mm
    • 差分对走线长度差<5mil
    • 禁止跨越分割平面

5.2 焊接工艺参数

工艺类型峰值温度持续时间特殊要求
回流焊260℃±5℃<10sN₂保护防氧化
波峰焊245℃±5℃5s±1s预加热梯度≤3℃/s

六、未来技术趋势

6.1 集成化解决方案

  • 共模电感+TVS二合一模块(节省40%布局空间)
  • 智能电感:内置温度/电流监控(支持OTA诊断)

6.2 新材料突破

  • 纳米晶带材:阻抗提升50%@150℃
  • 低温共烧陶瓷:支持10GHz毫米波应用

6.3 仿真驱动设计

  • ANSYS SIwave:精准预测插入损耗
  • CST Studio:3D电磁耦合分析

行业数据:2025年智能电动车单车共模电感用量将突破32颗(较2022年增长300%),选型失误导致的EMC故障占整车电子故障的38%。掌握科学的选型方法论,已成为汽车电子工程师的核心竞争力。
