TVS管钳位电压选型计算误区解析
一、核心概念澄清
1.1 关键参数定义
参数 | 符号 | 定义 | 测试条件 |
---|---|---|---|
截止电压 | VRWM | 最大反向工作电压 | IR=1mA |
钳位电压 | Vc | 峰值脉冲电流下的限制电压 | Ipp=额定值(如10A) |
击穿电压 | VBR | 雪崩击穿起始点电压 | IT=1mA |
典型误解:误认为VRWM≈Vc(实测某5.5V VRWM器件在10A时Vc=9.8V)
二、选型误区与修正方案
2.1 误区1:直接匹配工作电压
- 错误做法:为3.3V系统选用VRWM=3.3V的TVS
- 失效机制:Vc实际可达5.8V>IC耐受极限(4.5V)
正确公式:
案例:某MCU耐受电压6V,应选Vc≤5.1V的TVS(如ESD5V0U1U)
2.2 误区2:忽略动态阻抗(Rdyn)
- 错误认知:认为Vc是固定值
实际关系:
实测数据:
型号 Rdyn(Ω) Ipp=5A时Vc Ipp=10A时Vc SMAJ5.0CA 1.2 8.2V 14.2V SMBJ5.0CA 0.8 7.0V 11.8V
2.3 误区3:未计算温度漂移
温度系数公式:
关键参数:
- 硅基TVS:α_T ≈ 0.1%/℃
- 汽车电子案例:125℃时Vc比25℃升高12%

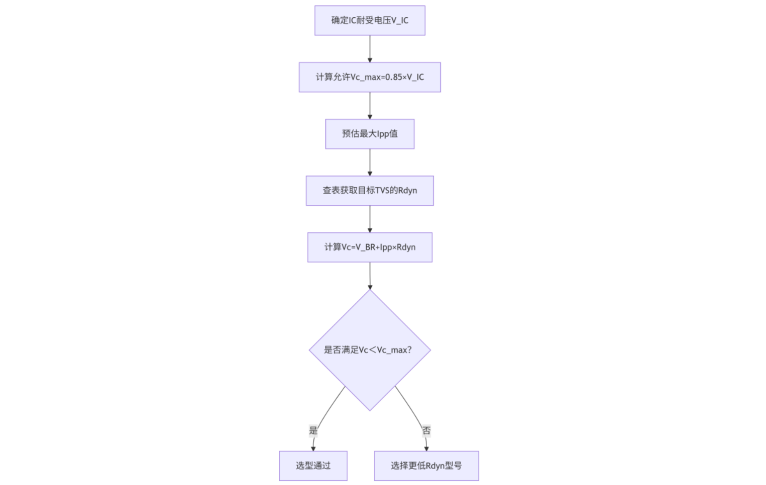

三、工程选型流程
四、实测验证方法
4.1 双脉冲测试法
IEC61000-4-5标准波形:
- 首次脉冲:8/20μs波形(模拟雷击)
- 二次脉冲:间隔300ms的重复冲击
失效判据:Vc波动>±5%即判定热稳定性不足
4.2 红外热成像定位
- 安全阈值:ΔT<40K(@额定Ipp)
- 危险案例:某TVS在15A时温升达82K导致封装破裂
五、经典整改案例
5.1 工业RS485端口失效
- 原始选型:SMAJ6.5CA(标称Vc=10.5V)
- 实测问题:12A浪涌时Vc=14.3V>光耦耐受极限(12V)
- 解决方案:更换为P6KE6.8CA(Rdyn=0.5Ω,Vc=9.8V@12A)
5.2 车载摄像头ESD损伤
- 错误设计:选用VRWM=12V的TVS(Vc=19V)
- IC实际耐受:15V(符合ISO10605要求)
- 整改方案:更换为AUTOESD15D(Vc=12.8V@8A)
