阿赛姆ESD二极管选型大全：精准防护方案指南
2025.10.15 00:00:00
22
阿赛姆ESD二极管选型大全：精准防护方案指南
一、微型封装系列（超低结电容）
| 型号 | 封装 | VRWM (V) | 结电容 (pF) | IPP (A) | 典型应用 |
|---|---|---|---|---|---|
| ESD5D001TA | DFN0603-2L | 5.0 | 0.05 | 1.0 | USB4.0/雷电4 |
| ESD3V3D002LA | SOD-923 | 3.3 | 0.15 | 2.5 | 手机天线/MIPI |
| ESD5E002TA | DFN1006-2L | 5.0 | 0.20 | 3.0 | HDMI 2.1/DP 2.0 |
二、通用型系列（平衡性能）
| 型号 | 封装 | VRWM (V) | 结电容 (pF) | IPP (A) | 典型应用 |
|---|---|---|---|---|---|
| ESD5D030TA | SOD-323 | 5.0 | 0.50 | 8.0 | USB2.0/音频接口 |
| ESD12D003TA | DFN1610-2L | 12.0 | 0.30 | 2.5 | SIM卡/TF卡槽 |
| ESD24D101TR | SOD-523 | 24.0 | 1.2 | 50.0 | 车载CAN总线 |
三、高功率系列（抗浪涌）
| 型号 | 封装 | VRWM (V) | IPP (A) | VC@IPP (V) | 典型应用 |
|---|---|---|---|---|---|
| ESD5D201BP | DFN1006-2L | 5.0 | 100 | 10.5@100A | 电源输入防护 |
| ESD24H301TR | DFN1610-2L | 24.0 | 100 | 34@100A | 工业电源/POE供电 |
| ESD36D200TA | SOD-723 | 36.0 | 2.0 | 60@1A | AC/DC适配器 |
四、多通道阵列系列
| 型号 | 封装 | 通道数 | VRWM (V) | 结电容 (pF) | 典型应用 |
|---|---|---|---|---|---|
| ESD5M030TR | SOT23-6L | 4 | 5.0 | 0.5/通道 | 千兆网口/RJ45 |
| ESD0524UA | DFN2020-3L | 2 | 5.0/24.0 | 1.0/通道 | HDMI差分对防护 |
| ESD12M500TR | SOT23-6L | 4 | 12.0 | 0.8/通道 | 车载娱乐系统 |
五、车规级认证系列
| 型号 | 封装 | AEC-Q200 | VRWM (V) | 工作温度 |
|---|---|---|---|---|
| ESD5D150TA-AEC | DFN1006-2L | Grade 1 | 5.0 | -40℃~125℃ |
| ESD12D080TA-AEC | SOD-523 | Grade 0 | 12.0 | -40℃~150℃ |
| ESD24R030TR-AEC | SOD-123FL | Grade 1 | 24.0 | -40℃~125℃ |

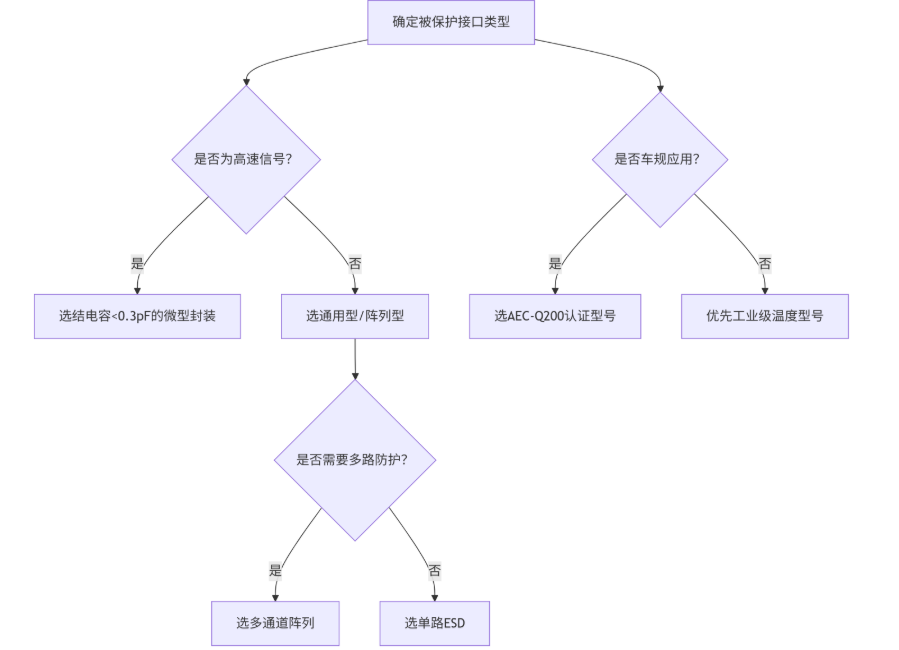

选型关键参数说明
- VRWM (反向截止电压)：必须大于被保护线路的最高工作电压（如5V线路选VRWM≥5.5V）。
- 结电容：
- 高速接口（USB3.2/HDMI2.1）需≤0.3pF，
- 中低速接口（音频/UART）可容忍1~3pF。
- IPP (峰值脉冲电流)：
- 电源端口需≥20A（8/20μs波形），
- 信号端口需≥8A。
