闺蜜机的EMI整改案例分享

    闺蜜机是近年来新兴的智能设备品类，本质是可移动的智能大屏终端，融合了平板的便携性、电视的影音功能和智能助手的交互能力，主打家庭多场景应用。

    闺蜜机通常配备 21.5-32 英寸触控屏，底部带有静音万向轮，支持高度、角度调节，部分型号内置大容量电池可自由移动至卧室、厨房、客厅等场景，闺蜜机的核心功能有影音娱乐，AI交互等，因此产品设计从电路上看比较复杂。

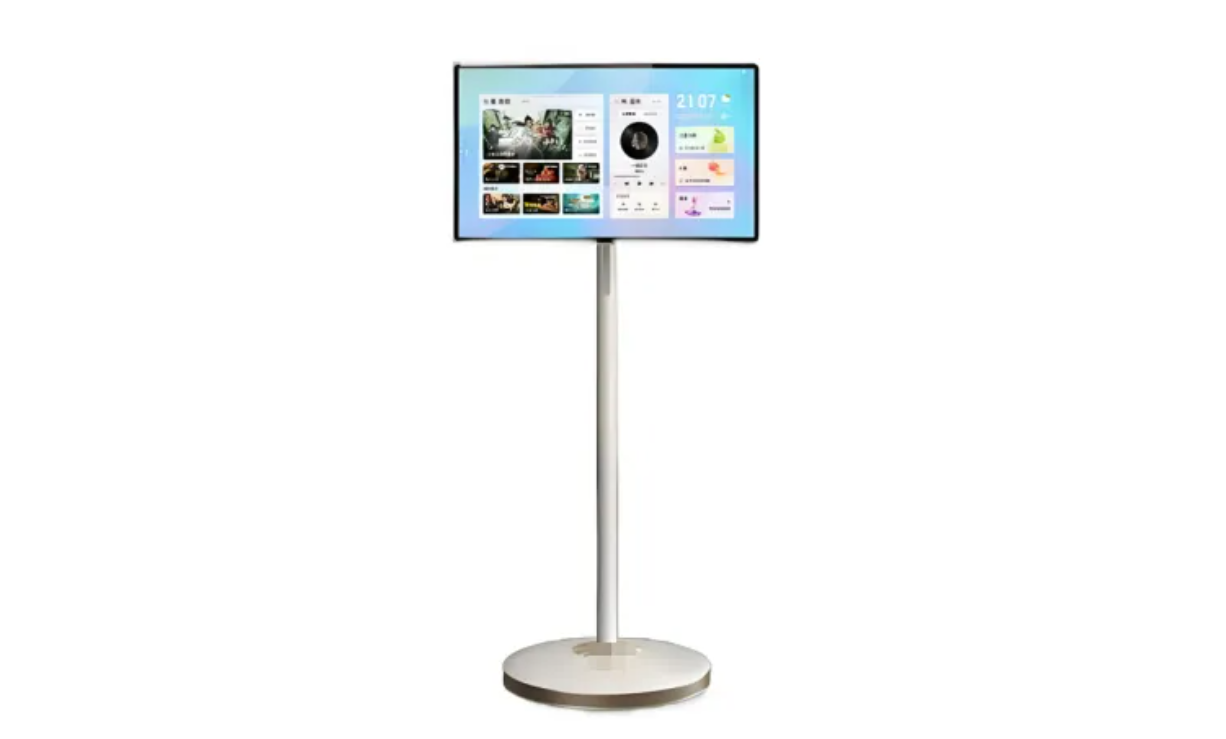

     我司收到客户的产品（闺蜜机）在EMI测试中遇到辐射不过问题，需要我司协助整改，如下图：

一、整改前数据

查看客户整改前测试数据，如下图：

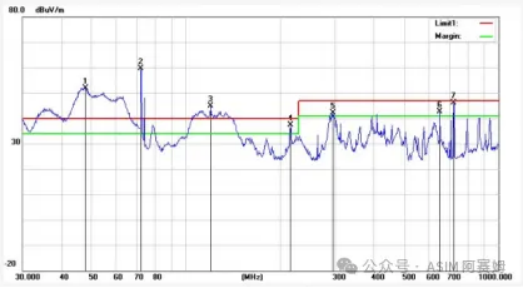

天线垂直数据

天线水平数据

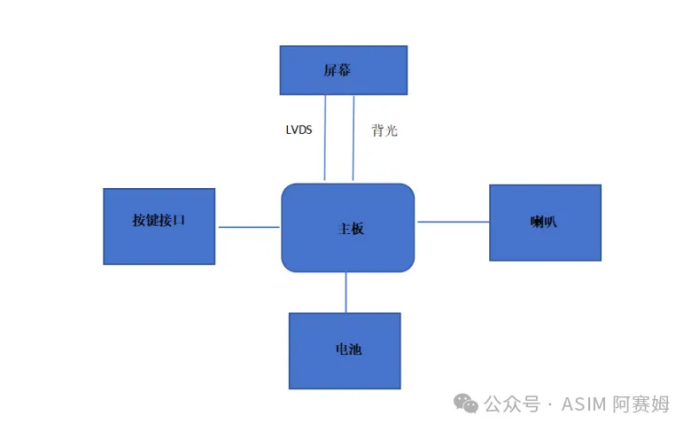

二、产品电路分析

三、整改措施

结合数据以及产品电路结构分析，并且综合近场探头数据分析，我们定位到产品主要辐射原因在显示屏这边，因此我们对显示屏的LVDS信号以及背光进行调整处理，具体方案如下：

    （1）在产品的LVDS差分线信号串共模滤波器（型号：ASIM CMF1210DH900MCT），能有效滤除高速差分信号由于阻抗不连续造成的共模噪声问题。

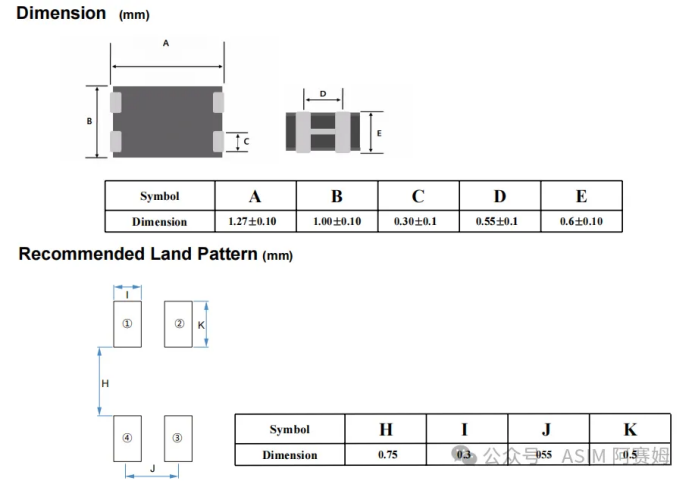

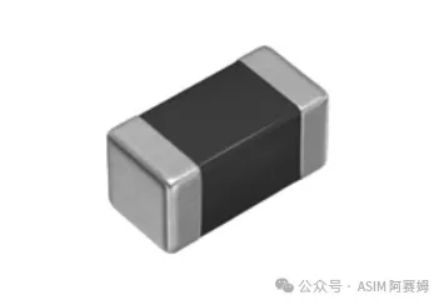

（2）对于背光电路，对升压电路中电源的输入以及输出做好LC滤波，L主要用磁珠做宽频滤波（型号：CVB2012E601T），同时对地并联电容，容值的选型根据需要滤波的频段进行灵活选型，但是遵循滤除高频用小电容，滤除低频有大电容的规则。

（3）为防止辐射从线缆上辐射出去，对线缆进行屏蔽，绕磁环的方式进行处理。

（4）通过拆开显示屏，我们发现显示屏上还有一个屏驱动板，并且用近场分析这块驱动板上也存在较高的辐射问题，因为客户的屏是外购的，所以我们对此屏幕的驱动板采取屏蔽处理，并且做好屏蔽的接地处理。

四、整改后数据

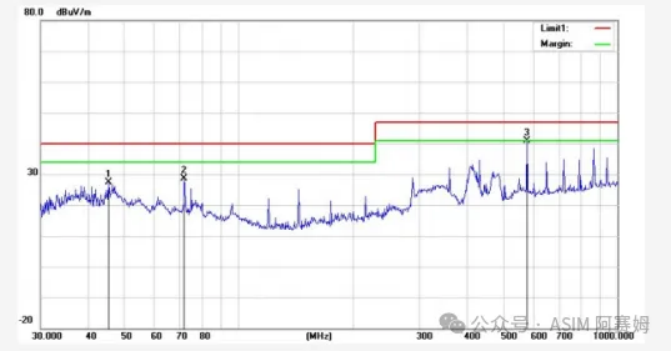

整改后数据如下：

    所有频点辐射值低于EN55032 CLASS B限值，裕量充足；

    原超标频段（如200MHz-500MHz）噪声降低15dB以上，验证方案有效性。

五、总结

1、显示屏模组是EMC高风险区域：LVDS信号、背光电源需优先优化滤波设计；

2、外购部件需协同管控：屏幕驱动板等第三方模块应纳入EMC设计规范，预留屏蔽/接地接口；

3、分层治理策略：从噪声源头（共模滤波）、传播路径（线缆屏蔽）、局部辐射（驱动板屏蔽）逐级突破，实现高效整改。
