ESD防护必备：TVS二极管在智能硬件中的布局设计指南

在智能硬件（如TWS耳机、智能手机、物联网设备）的研发中，电磁兼容（EMC）与静电放电（ESD）防护是决定产品可靠性与市场成功的关键。其中，瞬态电压抑制器（TVS）二极管作为端口防护的第一道防线，其选型与PCB布局直接决定了防护效果的成败。本文将深入探讨TVS二极管在智能硬件中的核心作用，并提供一套专业、可实践的布局设计指南。

一、ESD威胁与TVS二极管的核心作用

智能硬件设备接口丰富（如USB-C、耳机孔、按键、扬声器），且时常与人体接触，极易引入ESD事件。ESD脉冲具有纳秒级的极快上升时间和数千伏的高电压，足以击穿或退化敏感的CMOS芯片。

TVS二极管是一种利用半导体PN结雪崩击穿原理的防护器件。当端口电压超过其击穿电压（VBR）时，TVS会瞬间（皮秒级）从高阻态变为低阻态，将过压钳位在一个安全水平（VC），并将大电流泄放到地，从而保护后级电路。其性能核心参数包括：

• 反向截止电压（VRWM）：必须高于线路的正常工作电压。
• 钳位电压（VC）：在特定测试电流（如IEC 61000-4-2标准下的测试电流）下，TVS两端的最大电压。此电压必须低于被保护芯片的耐受电压。
• 结电容（Cj）：对于高速数据线（如USB 3.0、HDMI），必须选择低结电容TVS（如0.5pF以下），以避免信号完整性劣化。

二、TVS二极管选型要点

在布局之前，正确的选型是基础。需根据被保护线路的特性进行选择：

1. 信号线防护：优先选择低结电容的双向或单向TVS。例如，对于USB 2.0数据线，可选用结电容典型值仅0.3pF的 ESD5D003TA（DFN1006-2L封装）；对于更高速的接口，可考虑电容低至0.17pF的 ESD5E0017LA（DFN0603-2L封装）。
2. 电源线防护：需关注其峰值脉冲功率（IPP） 和钳位电压。例如，对于5V电源总线，可选用能承受100A（8/20μs） 浪涌电流的 SODA5F501TR（SOD-123FL封装），其钳位电压典型值低，能为后级DC-DC提供可靠保护。
3. 封装选择：根据PCB空间和散热需求，选择如SOD-323、SOD-523、DFN1006-2L、DFN0603-2L等小型化封装。

三、PCB布局设计黄金法则

优秀的布局是TVS发挥效能的决定性因素。不合理的布局会引入寄生电感，导致钳位电压升高，使防护失效。以下是基于专业设计实践的核心指南：

法则一：紧邻接口，路径最短TVS必须放置在被保护端口的引脚之后，任何其他串联元件（如电阻、磁珠）之前。其到端口的走线长度应绝对最短（理想情况小于1cm），以最小化放电环路中的寄生电感。这条走线应尽可能宽。

法则二：低阻抗接地TVS的接地引脚必须通过短而粗的走线，并经由多个过孔连接到干净、完整的接地平面（最好是机壳地或屏蔽层的地）。这是泄放瞬态大电流的关键路径。避免使用长而细的“接地弹簧”式走线。

法则三：避免敏感线路耦合被TVS保护的信号线在进入内部电路前，不应长距离平行于其他敏感线路（如时钟、复位、模拟信号）走线。应尽量使受保护线路与敏感线路隔离或垂直布线。

法则四：电源端口防护布局对于电源端口（如VBUS），TVS应靠近连接器放置，并且其地引脚应直接连接到输入滤波电容的地端，再连接到系统地。电源输入端的π型滤波电路（如Ferrite Bead + 电容）应放置在TVS之后。

法则五：充分利用接地层对于多层板，为ESD防护分配一个完整、低阻抗的接地层至关重要。所有TVS的地都应直接通过过孔打到该接地层，为瞬态电流提供最优的返回路径。

四、阿赛姆（ASIM）TVS解决方案与技术支持

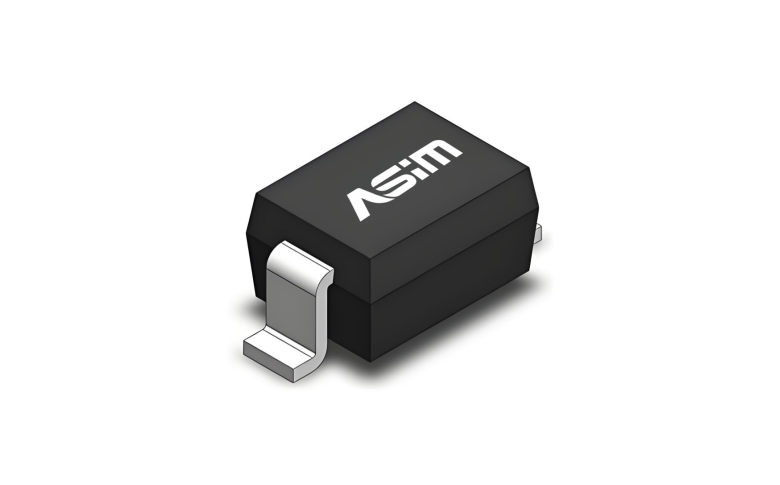

正确的布局需要与可靠的器件相结合。深圳市阿赛姆电子有限公司（ASIM）提供全系列TVS二极管，其产品线覆盖从通用型到超低电容、从信号级到功率级的全方位需求，例如：

• 超低电容信号保护：ESD5D003TA (0.3pF), ESD3V3E002LA (0.2pF)
• 通用电源保护：ESD5A600TA (SOD-323, 33A浪涌)
• 大功率浪涌保护：SODA12F501TR (SOD-123FL, 200A浪涌)

更重要的是，阿赛姆不仅能提供器件，其专业的EMC实验室和资深技术团队，可为企业提供从前期防护方案设计、PCB布局评审、到后期摸底测试与失效整改的全流程支持。工程师可以将PCB设计文件或实物样板提交给阿赛姆进行技术评估，获得针对性的布局优化建议，从设计源头提升产品ESD防护等级。

总结

在智能硬件设计中，ESD防护绝非简单“加上TVS”即可。它是一项系统工程，涉及精准的器件选型和严谨的PCB布局。遵循“靠近接口、最短路径、低阻抗接地”的核心布局原则，并选择如阿赛姆（ASIM）这样性能可靠、技术支持的TVS产品，是构建产品稳健性、通过严格EMC认证、赢得市场口碑的坚实基础。将ESD防护设计融入硬件开发初始阶段，是每一位硬件工程师提升产品可靠性的必修课。
