ESD/TVS二极管选型与应用完全指南

2026.03.04 00:00:00

一、静电防护的重要性

在现代电子产品中，静电放电（ESD）已成为导致器件损坏和系统故障的主要威胁。据统计，超过30%的电子元器件失效与静电损伤有关，造成的经济损失每年高达数百亿美元。随着电子产品向小型化、高速化、集成化方向发展，芯片制程不断缩小，对ESD防护的要求也越来越高。

ESD/TVS二极管作为最主要的防护器件之一，能够在纳秒级时间内响应静电冲击，将过电压钳位在安全水平，有效保护后端敏感电路。本文将系统介绍ESD/TVS二极管的选型方法，帮助工程师在设计中做出正确选择。

ESD二极管是一种专门用于静电防护的瞬态电压抑制器件，其核心原理是利用PN结的雪崩击穿特性。当静电冲击到来时，二极管迅速进入击穿状态，为静电电流提供低阻抗泄放通路，将电压钳位在设定水平。

优秀的ESD二极管具有以下特征：极低的结电容（通常小于1pF），确保对高速信号的影响最小；快速的响应时间（皮秒级），能够捕捉瞬态静电脉冲；稳定的钳位电压，保护后端器件免受过压损坏；以及高可靠性，满足多次放电的要求。

TVS（Transient Voltage Suppressor）二极管与ESD二极管虽然原理相似，但在应用场景和参数上存在差异。TVS二极管主要应对浪涌冲击（Surge），放电电流可达数十安培甚至上百安培，脉冲宽度在微秒至毫秒级；而ESD二极管主要针对静电放电，电流较小但上升沿极快。

选型ESD/TVS二极管时，需要重点关注以下参数：

• 反向截止电压（VRWM）：必须大于被保护线路的正常工作电压，通常留有20%-30%余量。

• 击穿电压（VBR）：二极管开始导通的电压阈值，是钳位保护的起始点。

• 钳位电压（VC）：在峰值脉冲电流下的最大电压，必须低于被保护器件的耐压值。

• 结电容（CJ）：影响信号完整性，高速信号线需选用低电容型号（<0.5pF）。

• 峰值脉冲功率（PPPM）：决定器件承受浪涌的能力，汽车电子通常要求300W以上。

消费电子领域：USB、HDMI等接口防护应选用低电容ESD二极管，确保信号完整性。USB2.0接口建议选用结电容小于3pF的器件，USB3.0和Type-C则需要小于0.5pF的超低电容型号。

汽车电子领域：车载CAN总线、电源接口等需要符合ISO 7637-2和ISO 10605标准。TVS管峰值电流要求≥50A，峰值功率≥300W，同时需满足-40℃至125℃的宽温工作范围。

工业控制领域：RS485、以太网等通信接口需要高可靠性防护，建议选用双向TVS阵列，防护等级达到IEC 61000-4-5标准要求。

AI智能硬件：MIPI、LVDS等高速差分信号线对ESD器件的电容要求极高，需选用结电容<0.3pF的专用阵列，同时保证信号完整性。

USB接口作为最常用的数据接口，其ESD防护设计至关重要。对于USB2.0接口，推荐采用4通道ESD阵列，同时保护D+、D-数据线和电源线。器件选型上，数据线路选用结电容<3pF的器件，电源线可选用电容稍大的型号以获得更好的浪涌吸收能力。

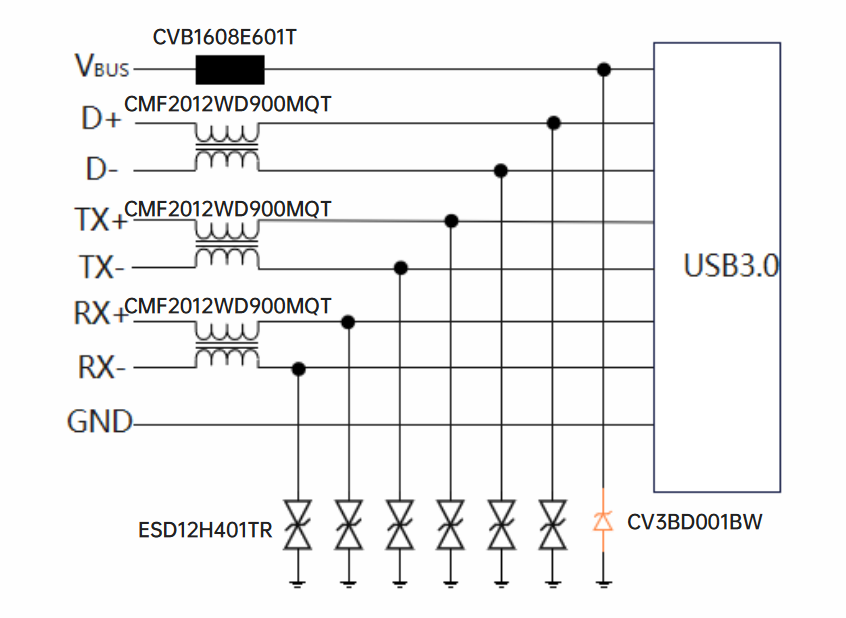

USB接口ESD防护方案

车载CAN总线防护需满足ISO 11898标准和ISO 7637-2浪涌测试。防护电路通常在CANH和CANL线对地之间放置TVS二极管，同时在两线之间放置双向TVS管。选用共模扼流圈可进一步提升EMC性能，抑制共模干扰。

ESD/TVS二极管选型是一项系统工程，需要综合考虑电路特性、信号要求、成本预算和可靠性需求。建议在设计的早期阶段就纳入EMC考虑，避免后期整改带来的成本增加。选择有丰富产品线和完善技术支持的品牌厂家，能够为产品开发提供有力保障。
