手持式摄像打印机辐射整改案例

 一、现象描述

我司近期针对一款手持式摄像打印机开展电磁辐射（RE）整改工作，该设备结构由屏幕、主板、摄像板及摄像板集成的按键板组成，核心功能为摄像采集与即时打印。在设备开启前摄模式且处于充电状态下，按照EN 55032 Class B标准（多媒体设备电磁兼容性发射要求，适用于住宅等消费级应用场景，30MHz-1000MHz频段准峰值限值≤40dBμV/m）进行辐射发射测试，发现312.1794MHz、360.4476MHz等多个频点存在明显超标，超标幅度为3-5dBμV/m，不符合产品CE认证及市场准入要求，需针对性开展整改工作。

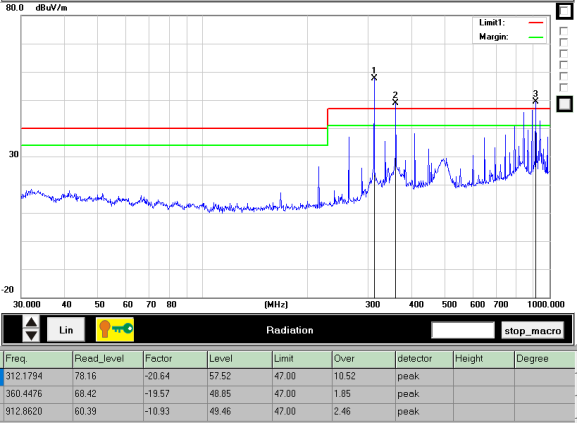

二、整改前数据（EN 55032 Class B，3m法测试）

整改前辐射发射测试在标准电波暗室中进行，设备处于前摄开启+充电状态，测试数据如下表所示，关键超标频点辐射值明显高于标准限值。

备注：测试环境为标准电波暗室，设备处于正常工作状态（前摄开启+充电），线缆摆放、测试距离均符合EN 55032标准要求，测试仪器采用符合CISPR 16-1-1要求的测量接收机及对数周期天线组合。

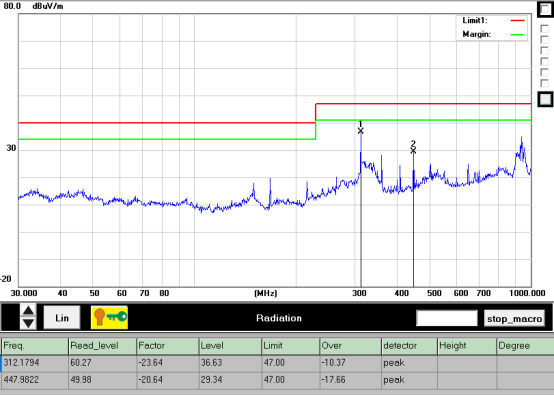

三、整改后数据（同测试条件）

完成分阶段整改后，在相同测试环境、相同工作状态下复测，所有频点均降至标准限值以下，具体数据如下表所示。

备注：整改后所有频点均满足EN 55032 Class B标准要求，达标余量充足，设备前摄功能、打印功能及充电功能均正常，无异常报错。

四、专业整改分析与方案实施

（一）超标根源定位分析

辐射发射（RE）超标的核心原因是设备内部高频噪声通过空间辐射向外传播，结合测试现象及设备结构，通过近场探头定位、分模块排查，明确根源如下：

1. 高频时钟信号辐射：测试发现，仅开启前摄模式时出现超标，说明辐射源与摄像头模块直接相关。该设备供给摄像头的主时钟（MCLK）采用24MHz晶振，经频谱分析验证，超标频点312.1794MHz（约24MHz×13倍）、360.4476MHz（约24MHz×15倍）均为24MHz晶振的高次谐波，属于典型的时钟信号高频辐射问题。24MHz晶振作为强高频干扰源，其高次谐波通过MCLK线路向外耦合，形成辐射干扰，这是超标最核心的初始原因。
2. 按键板干扰耦合：在移除摄像头后，设备仍存在超标现象，排除摄像头本体辐射隐患；进一步排查摄像板旁路电路，发现按键板与摄像板集成设计，按键回路的杂散电容、接触噪声与MCLK线路的高频谐波形成耦合，按键板成为辐射干扰的二次传播路径，导致干扰无法彻底消除，这是后续整改需重点解决的次要干扰源。
3. 滤波与回路设计缺陷：MCLK线路未设置有效的高频滤波措施，高频谐波未被抑制；同时按键板预留电路存在杂散回路，接地设计不完善，导致干扰信号无法有效泄放，进一步加剧了辐射超标问题。

（二）分阶段整改方案与实施细节

整改工作遵循“先定位根源、再分阶段抑制、最后验证优化”的原则，结合电磁兼容整改的滤波、隔离核心思路，分两步实施整改，兼顾整改效果与设备功能稳定性：

第一步：抑制时钟信号高频辐射（针对核心干扰源）

针对24MHz晶振高次谐波辐射问题，核心思路是在MCLK信号路径上增加高频滤波元件，抑制谐波传播，同时确保摄像头正常工作（避免滤波过度导致时钟信号失真）。

实施措施：在供给摄像头的MCLK线路靠近芯片端，对地并联33PF高频陶瓷电容。该电容选型依据时钟信号特性，33PF电容对24MHz高次谐波（300-400MHz）具有良好的滤波效果，可将高频噪声通过接地回路泄放，同时不会影响24MHz主时钟信号的正常传输（避免无源晶振因阻尼效应出现工作异常）。

整改效果验证：实施该措施后，重新测试，312.1794MHz、360.4476MHz等超标频点实测值明显下降，降幅达2-3dBμV/m，但仍高于EN 55032 Class B标准限值，说明核心干扰得到初步抑制，但存在其他辅助干扰源未被消除。

第二步：消除按键板干扰耦合（针对次要干扰源）

基于第一步整改结果，通过分模块排查，确认按键板是剩余干扰的主要来源，核心思路是切断按键板与MCLK线路的干扰耦合路径，抑制按键回路的杂散干扰。

实施措施：

1. 按键串联磁珠：选用型号为ASIM阿赛姆CVB1005C182T的贴片磁珠，串联在按键板的信号回路中。该磁珠为高频抑制型，100MHz频段阻抗符合按键信号抑制需求，其核心作用是吸收按键回路的高频杂散噪声，将高频干扰转化为热能消耗，同时不影响按键的正常导通与信号传输（磁珠低频阻抗极小，不影响直流信号传输），避免杂散噪声与MCLK谐波耦合放大。
2. 预留电路优化：对摄像板上按键板的预留电路进行开路对地处理，切断预留电路形成的杂散干扰回路，避免预留电路成为干扰辐射的载体，同时减少接地回路的干扰耦合，确保干扰信号能够有效泄放，进一步降低辐射水平。

整改效果验证：完成该步骤整改后，再次按照EN 55032 Class B标准测试，所有超标频点均降至标准限值以下，设备各项功能（前摄、打印、充电）均正常，整改目标达成。

（三）整改关键技术要点与原理

1. 滤波元件选型逻辑：MCLK线路选用33PF陶瓷电容，核心是匹配24MHz晶振高次谐波的频率特性，实现高频滤波与信号完整性的平衡；按键板选用CVB1005C182T磁珠，重点考虑高频阻抗特性与封装尺寸，适配手持式设备的小型化设计，同时满足按键回路的电流需求，避免磁珠额定电流不足导致发热失效。
2. 干扰耦合控制：按键板与摄像板集成设计易产生干扰耦合，通过串联磁珠吸收高频噪声、优化预留电路接地，切断了干扰传播路径，符合电磁兼容“隔离干扰源、切断传播路径”的核心整改原则，同时避免了增加屏蔽罩带来的成本上升与结构设计变更。
3. 功能与整改平衡：整改过程中，多次验证摄像头、按键的工作状态，确保滤波元件选型、电路优化不会影响设备正常功能，避免出现时钟信号失真、按键失灵等问题，实现电磁兼容达标与产品功能稳定的双重目标。

五、整改总结与经验提炼

本次手持式摄像打印机辐射整改，核心是精准定位24MHz晶振高次谐波辐射与按键板干扰耦合两大根源，通过“高频滤波+干扰隔离”的分阶段整改方案，成功使设备满足EN 55032 Class B标准要求，同时控制整改成本、保障设备功能稳定性。

关键经验总结：

1. 辐射超标定位需精准：对于仅特定模式下出现的辐射超标，应优先关联该模式下工作的核心模块（如本次的摄像头模块），通过频谱分析、分模块排查，锁定干扰源及干扰频率，避免盲目整改；近场探头定位、分模块断电测试是快速锁定干扰源的有效手段。
2. 滤波元件选型需匹配：针对时钟信号高次谐波，应根据时钟频率、谐波范围选用合适参数的滤波元件，兼顾滤波效果与信号完整性，避免因滤波参数不当导致设备功能异常；磁珠与电容的组合使用，可有效覆盖不同频段的干扰抑制需求。
3. 集成模块干扰需重视：手持式设备结构紧凑，多模块集成（如本次摄像板与按键板集成）易产生干扰耦合，设计阶段应预留滤波、接地空间，整改阶段需排查次要干扰源，避免仅解决核心干扰而忽略辅助干扰，确保整改效果的稳定性与持久性，同时可降低后期整改成本。
4. 整改验证需全面：整改后需在相同测试环境、相同工作状态下进行复测，同时验证设备各项功能，确保整改后的设备不仅符合电磁兼容标准，还能稳定可靠工作，满足实际应用需求，避免整改后出现功能隐患或干扰反弹问题。
