防静电放电功能的共模滤波器

    ASIM CMF1210系列共模滤波器提供高速共模噪声抑制和静电（ESD）可减少元器件数量，缩小安装面积，增强移动设备功能。

集成电路的半导体工艺尺寸越来越小时，移动设备越来越易受静电影响。同时，高速和高频操作需要对高速接口产生的共模噪声进行防护。薄膜共模滤波器CMF1210系列具有静电抑制功能，不仅能够抑制共模噪声而且防止静电放电对重要元件的影响。

许多高速数字界面，如USB或HDMI，采用差模传输。信号由具180度相位差的两条线来传输。理论上差模传输，又称为平衡传输，相对于单线传输系统，噪声辐射更小，并且几乎不受其它系统辐射噪声的干扰和影响。然而在现实中，两个信号相位只要稍微偏离，或脉冲宽度或振幅存在差异，则会出现失衡分量，即偏斜，并且产生共模噪声电流，从而导致系统故障和其它问题。

除非采取保护措施，连接数码设备的电缆就会成为噪声源。因此，需要共模滤波器作为元器件来确保电子设备和接口间的电磁兼容性（EMC）

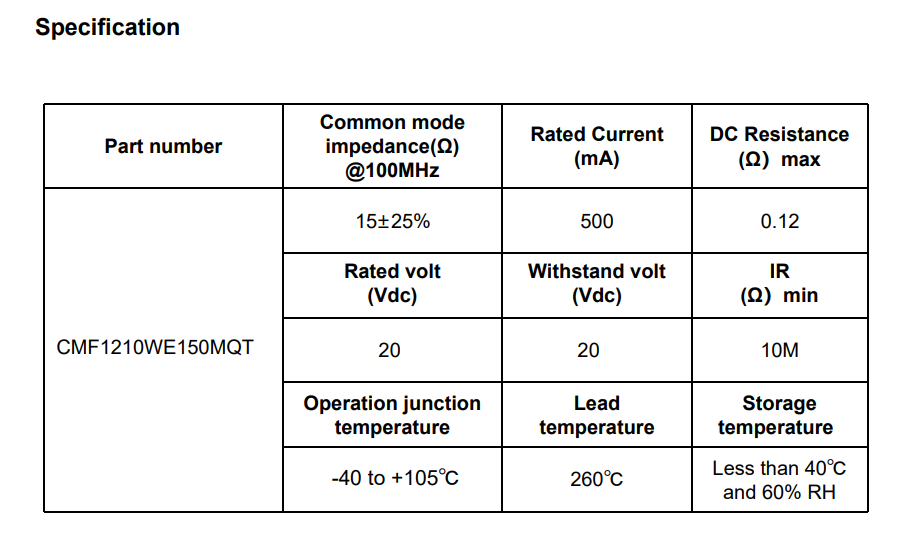

下图所示是ASIM CMF1210系列性能介绍：
