静电损害电子产品的四大特征分析

静电放电(ESD)是电子设备失效的主要诱因之一。根据国际标准IEC 61000-4-2及多篇技术文档,静电损害电子产品的特征可归纳为以下四大核心特性:

一、高电压特性

  • 典型值:接触放电电压达 ±30kV(如ESD24B450T等TVS器件参数),空气放电达 ±15kV(IEC 61000-4-2标准)。
  • 危害机制
    高压在微秒内击穿绝缘介质(如芯片氧化层),直接烧毁半导体结构。例如,8kV接触放电可在PCB走线间形成电弧,导致金属熔融(见IEC 61000-4-2测试案例中的D级失效)。
  • 设计挑战
    常规电路工作电压仅数伏,ESD电压超出其耐受极限数个数量级,需TVS器件强制钳位。

二、大电流特性

  • 电流参数
    • 上升时间 0.7~1ns(比雷击快1000倍)
    • 峰值电流达 百安培级(如30kV ESD电流超100A)
  • 能量破坏
    短时大电流通过导线寄生电感(U=L.di/dt)产生千伏级感应电压,击穿MOS管栅极(见整改案例中的“意外天线效应”分析)。
  • 防护关键
    TVS需满足 高峰值脉冲电流(如ESD12B550TR的50A@8/20μs)和 低钳位电压(如ESD5D003TA的6.5V)。

三、宽频电磁干扰

  • 频谱范围
    ESD能量覆盖 MHz~GHz频段(IEC 61000-4-2频域图显示能量延伸至3GHz)。
  • 耦合路径


  • 典型现象
    双绞线未端接时,ESD磁场感应电压导致通信误码(见“双绞线对ESD影响”案例)。

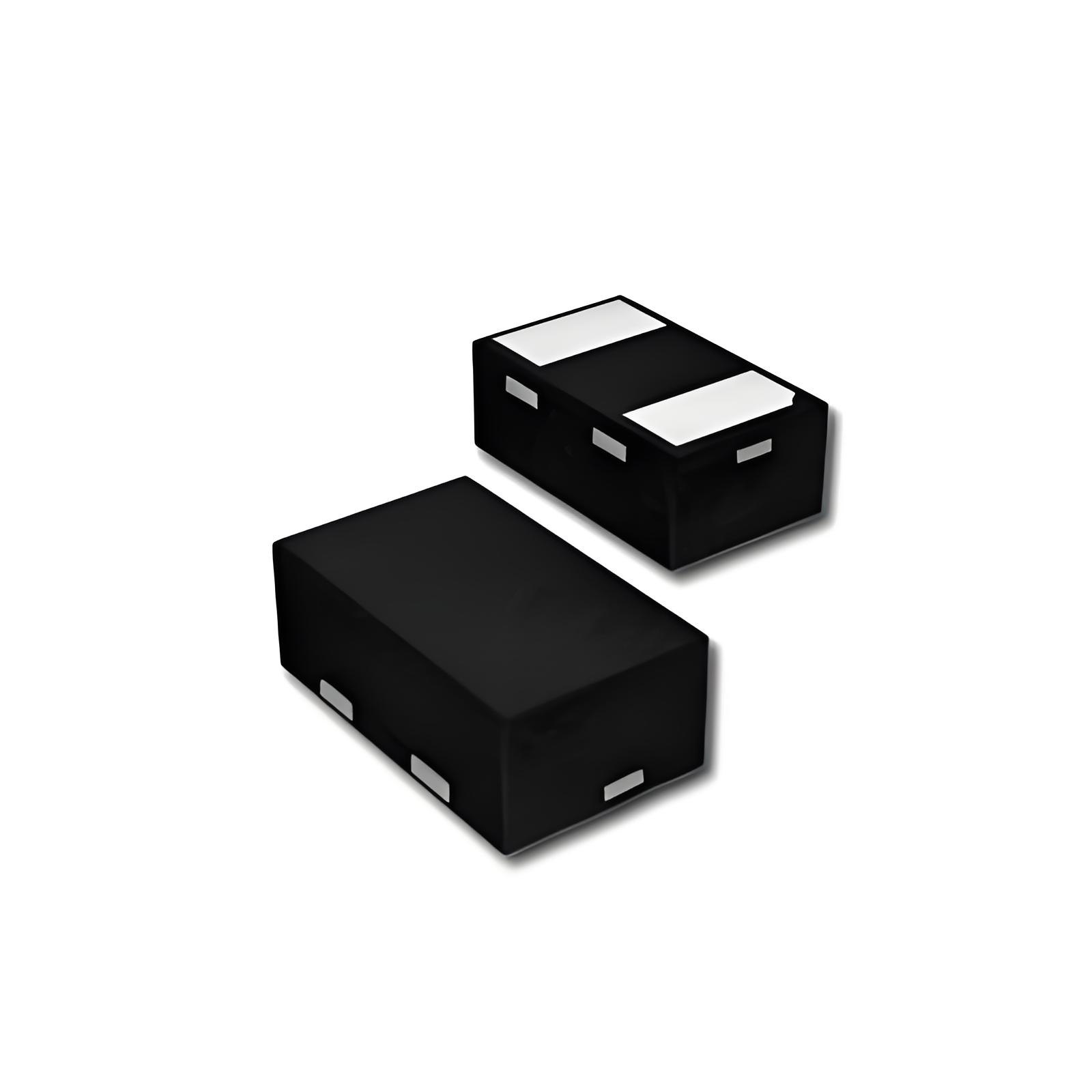

ESD防静电二极管

四、多路径侵入机制

ESD通过三类路径损害设备:

  1. 直接传导
    • 接触金属外壳→电流经PCB地平面冲击主芯片(IEC测试中的“接触放电途径”)。
  2. 空间辐射
    • 电弧产生电磁场→耦合至复位线等弱信号(“分布电容整改案例”)。
  3. 间接耦合
    • 对水平耦合板放电→通过地回路干扰设备(IEC 61000-4-2间接测试法)。

防护设计要点

  1. 分级防护
    • 端口级:TVS(如ESD3V3D250TA)响应时间<1ns,钳位电压低于IC耐压。
    • 板级:磁珠+电容滤波抑制高频残余能量。
  2. 布局优化
    • 缩短TVS到端口的走线(<20mm),避免“意外天线效应”。
  3. 接地策略
    • 采用星型接地,ESD电流直接泄放至机壳地(见IEC测试配置中的GRP平面)。

案例佐证:某呼吸机空气放电失效,通过增加静电吸收器(EOB)和优化接地路径,将15kV放电时的干扰电压降低80%(ASIM整改案例)。

结论

    静电损害的本质是 高压击穿大电流烧毁宽频干扰多路径渗透 的综合作用。防护需遵循“堵(屏蔽)、防(绝缘)、疏(泄放)”三位一体策略(ESD整改思路),并结合TVS选型、PCB布局及系统级EMC设计,方可使设备通过IEC 61000-4-2最高等级测试。
