单向TVS与双向TVS二极管的关键区别解析
2025.07.30 00:00:00
23

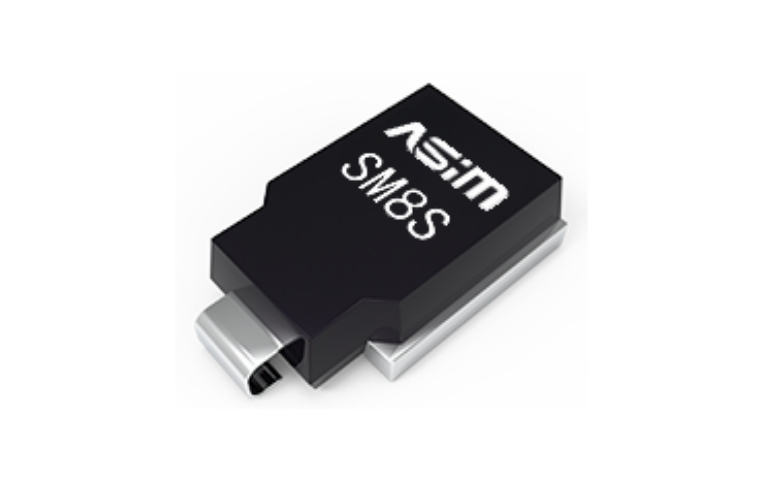

瞬态电压抑制器（TVS）是电子设备ESD防护的核心元件，根据结构可分为单向（Uni-directional）和双向（Bi-directional）两类。本文结合技术文档与行业标准，深入解析二者的关键区别及适用场景。
1. 结构差异
单向TVS二极管 仅包含一个PN结（如文档中ESD4V5H201TA、ESD12D101TR等型号）。其结构类似稳压二极管，正向特性与普通二极管一致，反向特性则通过雪崩击穿实现电压钳位。 典型应用：直流电路（如电源正极保护），需区分正负极连接。
双向TVS二极管 由两个背对背的PN结组成（如ESD12D250TA、ESD15D100TA等型号）。结构对称，无极性限制，可同时抑制正向和负向瞬态电压。 典型应用：交流信号线、差分总线（如USB、HDMI接口）或极性不定的电路。
文档依据：
《电子保护元器件2.pdf》明确指出：“单向TVS有一个P-N结，双向TVS有两个背对背的P-N结”。
2. 电气特性对比
| 参数 | 单向TVS | 双向TVS |
|---|---|---|
| 反向截止电压（Standoff Voltage） | 仅定义正向值（如+12V） | 对称定义（如±12V） |
| 钳位特性 | 仅钳位正向浪涌，反向依赖雪崩击穿 | 双向对称钳位 |
| 漏电流 | 通常更低（适用于低功耗设备） | 略高（因双结结构） |
文档案例：
- 单向型号ESD12D450TR：漏电流＜1μA（低功耗设计）
- 双向型号ESD5A600TA：漏电流＜5μA（兼顾双向保护）
3. 保护机制差异
单向TVS：
仅对正向过压（如电源浪涌）提供低阻抗路径，反向需依赖雪崩效应。适用于明确极性场景（如DC电源输入）。双向TVS：
可同时处理正/负双向瞬态电压（如EFT、雷击感应负压）。无需区分极性，简化PCB布局（如ESD5D080TA用于数据线防护）。
测试标准支持：
IEC61000-4-2（ESD）和IEC61000-4-5（浪涌）均要求器件支持双向应力，双向TVS天然满足此需求。
4. 应用场景选择
| 场景 | 推荐类型 | 文档型号示例 |
|---|---|---|
| 直流电源线（+Vcc/GND） | 单向TVS | ESD3V3B101TR（3.3V电源） |
| 数据线（USB/RS485） | 双向TVS | ESD5D500TA（差分信号） |
| 音频接口（AC耦合） | 双向TVS | ESD8B100TA（±30kV防护） |
| 电池供电设备（低漏电流） | 单向TVS | ESD12C150TR（漏电流0.5μA） |
5. 选型关键考量
- 电压匹配：
- 单向：工作电压需高于电路最大正向电压。
- 双向：钳位电压需覆盖正/负峰值（如±15V）。
- 信号类型：
- 直流/单极性信号 → 单向TVS（节省成本）。
- 交流/差分信号 → 双向TVS（避免负压损坏）。
- 封装与功耗：
双向TVS因双结结构可能略大（如DFN1006-2L），高功率场景优选单向（如ESD7H701TR支持100A浪涌）。
总结
单向与双向TVS的核心区别在于极性处理能力和结构设计：
- 单向TVS：精准防护直流电路，低漏电流，成本优化。
- 双向TVS：全能防护极性不定场景，简化设计，兼容交流/差分信号。
工程师需根据电路特性（电压极性、信号类型、功耗限制）选择，并参考IEC61000-4-2/4-5标准验证防护等级（如±30kV空气/接触放电）。
文档延伸：
部分高端型号（如ESD36V150TA）采用多线封装，支持更复杂电路的双向保护，体现集成化趋势。
