    高速电路设计中,共模电感是抑制EMI噪声的关键屏障。选型失误可能导致信号失真、系统宕机甚至量产召回!本文基于ASIM十几年行业经验,结合量产验证案例,拆解五大选型核心参数,助您用对型号、一次成功。

一、阻抗特性:锁定噪声频段,拒绝“纸上谈兵”

  • 核心参数
    • 共模阻抗(Zcm):必须覆盖噪声主频(如USB3.2需关注2.5GHz频点)。
    • 实测曲线决定成败:ASIM实验室数据显示,同标称阻抗型号在6GHz频点实际差异可达40%!
  • ASIM解决方案
    • 高频噪声(>5GHz):
      CMF4532WA121MQT(100MHz阻抗1200Ω,6GHz阻抗保持率>85%)
    • 中低频噪声(<1GHz):
      CMF3225WA102MQT(100MHz阻抗1000Ω,成本优化30%)
  • 选型公式
    最小Zcm = 噪声电压峰值 / 允许泄漏电流

二、电流能力:破解“冷机过测、热机失效”困局

  • 致命参数
    • 饱和电流(Isat):磁芯饱和将导致电感值断崖式下跌(如某工控设备因Isat余量不足,85℃时电感衰减50%)。
    • 温升电流(Irms):实测PCB环境温度+器件自发热需<器件限值。
  • ASIM抗饱和方案
    • 高功率场景:
      ▶ AUPI1060-470M(Irms=15A@125℃,Isat=45A)
    • 紧凑型设计:
      ▶ AUPN322512B-R33M(Irms=3A@125℃,0201封装)
  • 设计铁律

    工作电流 ≤ 80% × Irms
    脉冲电流 ≤ 60% × Isat

三、频率响应:高速信号的“零妥协指标”

  • 核心参数
    • 自谐振频率(SRF):必须>3倍信号最高频率(如PCIe 5.0需>48GHz)。
    • 插入损耗:决定信号完整性(HDMI 2.1要求<0.2dB@12GHz)。
  • ASIM高频利器
    • 10Gbps+接口:
      CMF4532WA601MQT(SRF=15GHz,12GHz损耗仅0.15dB)
    • 5G基站/车载以太网:
      CMF3225WAC201HLR(SRF>30GHz,-40℃~+125℃全温域验证)

四、漏感控制:差模噪声的“隐形杀手”

  • 关键指标
    • 漏感(LLK):>5%将耦合差模噪声(ASIM全系产品LLK<1%)。
    • 差模抑制比:优质电感应>40dB。

  • 布局秘籍

    差分对长度误差≤5mil,共模电感距接口≤10mm!

五、结构工艺:极端环境的“生存密码”

  1. 磁芯材料
    • 高温场景:纳米晶磁芯(如AUPI1365-101M,150℃持续工作)
    • 成本敏感型:优化铁氧体配方(如CMF2L102WIT,-55℃~125℃宽温域)
  2. 封装工艺
    • 汽车电子:全树脂灌注(AUPI1050-680M通过AEC-Q200认证)
    • 便携设备:激光微焊点封装(AUPN201610B-R24M抗跌落>50G)

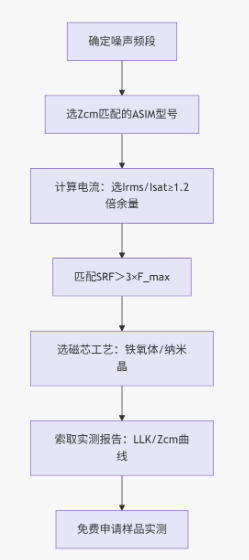

ASIM选型流程图
