蓝牙耳机ESD故障的二极管防护机制
2025.08.05 00:00:00
5

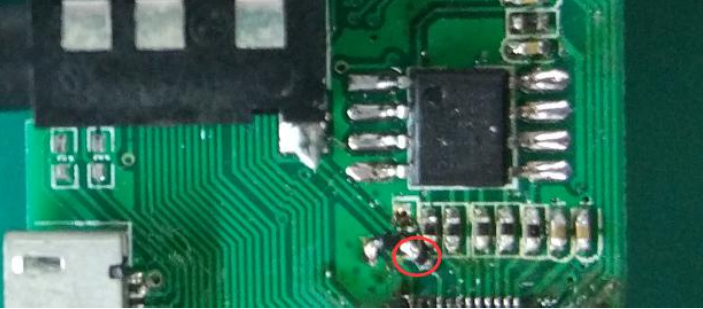

静电放电（ESD）的防护挑战与解决方案
静电放电（ESD）是带电物体（如人体）接触接地导体时发生的电荷瞬态释放现象。其静电电势可达30kV，放电时间短至100ns，峰值电流高达100A。日常生活中的ESD虽对人体无害，但对电子系统可能造成毁灭性损伤——仅0.1μJ的能量即可击穿集成电路。尤其对蓝牙耳机等便携设备，ESD防护需兼顾高集成度与低寄生参数，Asim电子的ESD二极管以0402封装（0.4×0.2mm）实现0.3pF超低结电容，满足高频接口的隐形防护需求。
ESD二极管选型三大核心原则
- 电压适配性
击穿电压需高于电路工作电压并预留20%余量，例如5V系统需选择≥6V的器件，避免误触发。 - 极性匹配
单向二极管（如Asim SD05T1）用于直流电源防护，双向型号（如SDA05CP）适配交流电源及通信接口（USB/HDMI）。 - 容抗优化
接口频率与容值成反比：100MHz以上高速链路需≤0.5pF，音频等低频电路可放宽至5pF。
Asim电子的全周期技术赋能
认证保障
通过IEC 61000-4-2 Level 4认证（接触放电±8kV/空气放电±15kV），提供符合汽车电子ISO 10605标准的定制方案。
实验室支持
EMC实验室配备20GHz示波器与静电发生器，实测数据表明：
- TVS+共模扼流圈组合方案使USB3.0接口误码率降低99%
- 0402封装器件在30kV ESD冲击下维持＜1ns响应速度
工程服务
FAE团队提供：
- 器件替换建议：如用SMD0402替代SOD323，节省60%PCB面积
方案整改：优化接地布局（搭接阻抗＜2Ω）与电缆屏蔽（360°搭接），48小时内解决系统重启问题
更多详情可咨询在线客服：
| Part Number | Channel | Configuration | Rated Voltage (VRWM)（V） | Trigger Voltage (VBR)（V） | Clamping Voltage (VCL) (V）@Ipp | Junction Capacitance (CJ） (pF) | Package |
| CV0402VT6001T | 1 | Bi-directional | 6 | 100 to 150 | 20 | 0.1(0.08 to 0.15) | 0402 |
| CV0402VT6005T | 1 | Bi-directional | 6 | 200 to 250 | 30 | 0.5(0.5 to 0.8) | 0402 |
| CV0402VT6030T | 1 | Bi-directional | 6 | 32 to 40 | 70 | 3(2.5 to 4.8) | 0402 |
| CV0402VT6050T | 1 | Bi-directional | 6 | 22 to 28 | 40 | 5(4.5 to 9) | 0402 |
| CV0402VT6100T | 1 | Bi-directional | 6 | 33 to 38 | 68 | 10(9.4 to 12) | 0402 |
| CV0402VT6201T | 1 | Bi-directional | 6 | 12 to 15 | 33 | 200(180 to 240) | 0402 |
| CV0402VT9001T | 1 | Bi-directional | 9 | 100 to 150 | 20 | 0.1(0.08 to 0.15) | 0402 |
| CV0402VT9005T | 1 | Bi-directional | 9 | 200 to 250 | 30 | 0.5(0.5 to 0.8) | 0402 |
| CV0402VT9030T | 1 | Bi-directional | 9 | 32 to 40 | 70 | 3(2.5 to 4.8) | 0402 |
| CV0402VT9050T | 1 | Bi-directional | 9 | 22 to 28 | 40 | 5(4.5 to 9) | 0402 |
| CV0402VT9100T | 1 | Bi-directional | 9 | 33 to 38 | 68 | 10(9.4 to 12) | 0402 |
| CV0402VT9201T | 1 | Bi-directional | 9 | 12 to 15 | 33 | 200(180 to 240) | 0402 |
| CV0402VS2001T | 1 | Bi-directional | 12 | 100 to 150 | 20 | 0.1(0.08 to 0.15) | 0402 |
| CV0402VS2005T | 1 | Bi-directional | 12 | 200 to 250 | 30 | 0.5(0.5 to 0.8) | 0402 |
| CV0402VS2030T | 1 | Bi-directional | 12 | 32 to 40 | 70 | 3(2.5 to 4.8) | 0402 |
行业应用场景
| 领域 | 痛点 | Asim方案 | 成效 |
|---|---|---|---|
| 汽车电子 | CAN总线误码（10⁻⁶） | CMX系列车规二极管 | 误码率降至10⁻⁹ |
| 医疗设备 | ECG信号噪声＞100μV | 生物相容封装ESD器件 | 信噪比提升至120dB |
| 工业物联网 | 传感器重启率＞5% | 三端集成保护模块 | 宕机率＜0.1% |
Asim电子——电路保护全栈伙伴
从纳米级封装设计到系统级EMC整改，我们提供符合AEC-Q200/ISO13485标准的防护方案，累计守护超2亿台设备免受静电威胁。
