RS-485通讯的TVS防护机制解析

TVS二极管SMB06J05V最佳使用效果指南

SMB06J05V TVS二极管因其优异的电气特性（符合15KV空气放电和30KV接触放电的ESD防护标准，响应速率小于1ps，功率处理能力达600W @ 10/1000µs，以及小于0.01%的尖峰能量浪涌能量容量），使其成为接口保护应用（如RS-485）的理想选择。

以下为该TVS二极管在RS-485无线通讯模块接口的典型应用示例，用于保护接口免受静电或浪涌损坏：

• 工作原理： 当接口上出现的静电或浪涌电压高于其工作电压（5V）时，SMB06J05V会迅速动作（响应速率<1ps），钳位电压至安全水平。如果浪涌电流（IPP）低于电路设计能力，最终钳位电压可控制在约9.2V，从而有效保护后级敏感器件。

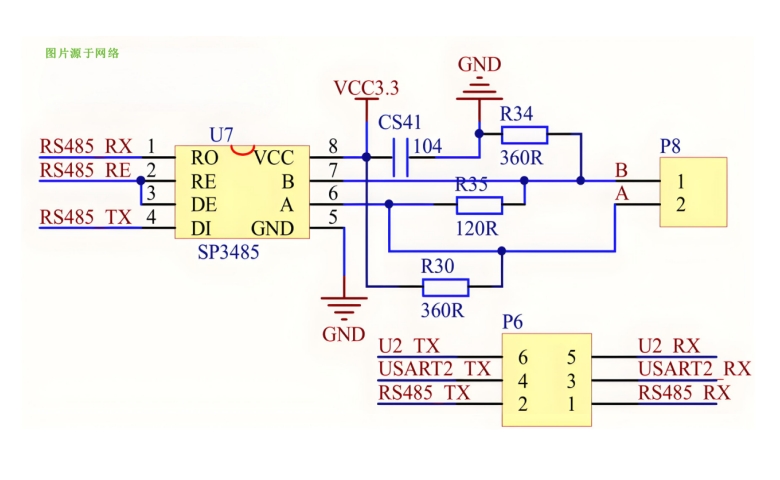

• 应用电路图： RS-485接口保护电路图（此处假设原意需配图或描述图意）。

此外，SMB06J05V也适用于保护对电应力敏感的元器件（如集成运放），以及需要提升系统可靠性的直流电源输出端：

• 敏感器件保护： 运放等元件易因操作失误、过压过流（特别是浪涌和静电脉冲）而损毁。在相关电路中使用SMB06J05V可提供有效保护。
• 电源保护： 在5V直流稳压电源的输出端添加SMB06J05V，一方面能保护使用该电源的设备，另一方面能吸收电路中的峰值电压，保护晶体管等元件。因此，强烈建议在每个稳压电源的输出端增加一个SMB06J05V二极管（TVS管），这将显著提升整个设备的可靠性。
