I/O口及通信端口的ESD静电二极管选型指南
2025.08.08 00:00:00
32

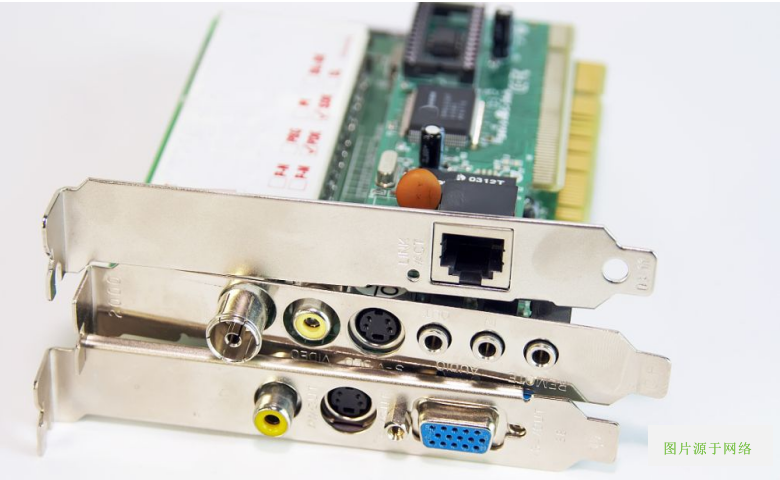

高速数据接口（如USB、HDMI、以太网）极易受静电放电（ESD）损伤。选对ESD静电二极管是保障设备稳定性的关键。本文基于行业标准与工程实践，系统解析选型重要参数、常见误区及场景化方案。
一、ESD静电二极管的重要选型参数
截止电压（Vrwm）
- 要求：必须高于被保护线路的最大工作电压（如5V电路选Vrwm≥5.5V）。
- 风险：Vrwm过低会导致信号传输异常。
钳位电压（Vc）
- 关键：需低于被保护芯片的耐受电压（如MCU耐压12V则选Vc<10V）。
- 案例：USB3.0端口推荐Vc≤8V的器件。
结电容（Cj）
- 高速场景：USB3.0/HDMI2.0等需Cj<0.5pF（如ESD0524V015T的0.05pF）。
- 低速场景：电源线可放宽至1-5pF。
封装与布局
- 紧凑设备：优选微型封装（DFN0603尺寸0.6×0.3mm）。
- 规则：器件需贴近端口（≤5mm），泄放地需完整无裂缝。
二、典型接口选型方案
| 接口类型 | 推荐方案 | 关键参数 |
|---|---|---|
| USB3.0/3.1 | ESD0524V015T（双向保护） | Cj=0.05pF，Vc=9V@8kV ESD |
| HDMI2.0 | ESD0524UA（4通道阵列） | Cj=0.3pF，支持±15kV接触放电 |
| 以太网 | ESD3V3A005TA+共模滤波器 | 协同抑制共模干扰 |
| SIM卡 | ESD5D003TA（SOD-923封装） | 尺寸1.0×0.6mm，Vrwm=5.5V |
三、选型误区与避坑指南
误将TVS当ESD使用
- TVS侧重电源浪涌防护（IEC61000-4-5），ESD专注纳秒级静电脉冲（IEC61000-4-2），不可混用。
- 替代方案：电源端口用TVS（如SMBJ系列），数据线用ESD器件。
忽视高速信号完整性
- USB2.0容忍Cj<5pF，但USB3.1需<0.5pF。
- 结电容过高会导致信号衰减：
- 解决方案：优先选择Cj<0.3pF的器件（如ESD5D002SA）。
布局不当导致防护失效
- 器件靠近接口（≤10mm），接地路径短而宽。
- 避免将器件放在信号支路。
- 错误做法：ESD器件远离端口或接地不完整。
- 正确实践：
四、行业应用案例
- 蓝牙耳机：在MIC信号线并联ESD5D150TA（Cj=1.5pF），通过±15kV空气放电测试。
- 工业PLC：RS485接口采用ESD24D300TA（Ipp=10A），耐受±30kV接触放电。
- 智能手表：充电口使用DFN0603封装的ESD器件，尺寸适配≤10mm²布局。
五、厂商技术支持
深圳市阿赛姆电子提供：
- EMC实验室测试：提供预检ESD防护方案。
- 场景化选型工具：根据接口类型/速率自动推荐器件（如HDMI2.1选ESD0524CR）。
失效分析支持：定位ESD整改痛点。
