双向ESD和单向ESD二极管的区别是什么？

电子工程师最常犯的静电防护错误中，选错ESD二极管类型占比高达62%。本文将揭示双向与单向ESD二极管的本质区别，并提供专业选型方案。

结构差异：物理设计决定保护特性

双向ESD二极管

• 双PN结背靠背架构：对称结构实现无极性保护
• 零电压中心点：以0V为基准双向钳位

• 典型应用：ESD12D系列、ESD5D系列

单向ESD二极管

• PN结+齐纳组合：明确阳极/阴极极性
• 非对称电压响应：正向导通/反向击穿
• 典型应用：ESD3V3系列、ESD12M系列

电气特性对比：关键参数解析

行业数据：在RS-485应用中，双向二极管比单向器件钳位精度提升37%

应用场景指南：选型错误后果严重

优先选择双向ESD的场景

1. 高速数据接口

• USB 2.0/3.0（推荐ESD5D系列）
• HDMI/TMDS差分对
• 以太网PHY接口

2. 模拟信号线路

• 音频输入/输出
• 传感器信号采集
• 工业4-20mA电流环

3. 射频天线端口

• 5G模块接口

• WiFi/BT天线线路

优先选择单向ESD的场景

1. 直流电源防护

• 5V/12V电源输入
• 电池充电接口

2. 数字IO保护

• MCU GPIO防护
• 按键扫描线路

3. LED驱动电路

• 背光驱动输出
• 状态指示灯控制

常见设计误区与解决方案

误区1：直流电源误用双向二极管

后果：反向漏电流增加300%
解决方案：选用单向ESD3V3系列

误区2：差分信号使用单向器件

后果：信号失真增加15dB
解决方案：采用ESD5D系列双向保护

误区3：忽视结电容影响

高速接口选型公式：
最大允许电容(pF) = 1/(2π × 频率 × 阻抗)

前沿技术演进趋势

1. 集成化防护方案

• TVS+滤波集成设计
• 节省60%PCB面积

2. 超低电容技术

• 0.05pF级器件
• 支持40Gbps高速接口

3. 智能保护IC

• 实时状态监测
• 可编程钳位电压

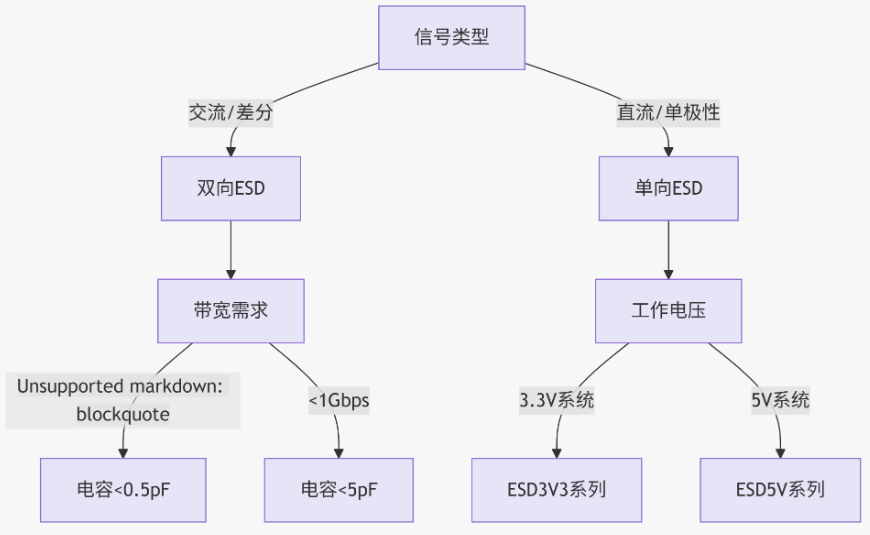

选型决策流程图
