在电子系统可靠性设计中,瞬态抑制二极管(TVS) 作为电路过压保护的第一道防线,其响应速度可达皮秒级,能有效抑制高达数千瓦的浪涌功率。本文将深入解析TVS器件的工作原理、关键参数及工程选型要点。

一、TVS器件的工作原理与核心特性

1. 雪崩击穿效应

当电路出现超过击穿电压(VBR) 的瞬态过压时,TVS二极管在1ps内进入雪崩击穿状态(IEC 61000-4-5标准验证),形成低阻抗通路,将瞬态电流导向地线。

2. 电压钳位机制

TVS的核心价值体现在钳位电压(Vc) 参数上。例如在8/20μs波形10A测试条件下,5KP系列TVS能将100V浪涌电压钳制在18V以内(数据来源:IEC 61643-321标准)。

3. 响应时间对比

保护器件类型典型响应时间适用场景
TVS二极管<1ns高速数字电路
压敏电阻(MOV)25-100ns电源初级保护
气体放电管>1μs通信线路防雷

二、关键电气参数与选型标准

1. 核心参数体系

  • 反向截止电压(Vrwm):必须高于电路正常工作电压10-20%
  • 峰值脉冲功率(Pppm):根据IEC 61000-4-5标准选择(如600W/1500W/5000W)
  • 漏电流(Ir):典型值<1μA(@Vrwm)
  • 结电容(Cj):数据线防护需<5pF(USB3.0要求<0.8pF)

2. 选型计算公式

钳位电压计算

Vc = Vbr + Rd × Ipp

其中Rd为动态电阻(典型值0.5-5Ω),Ipp为峰值脉冲电流

功率降额曲线: 工作温度每升高10℃,TVS功率处理能力下降5%(参考MIL-STD-202G标准)

三、典型电路保护设计

1. 电源端口保护方案


设计要点

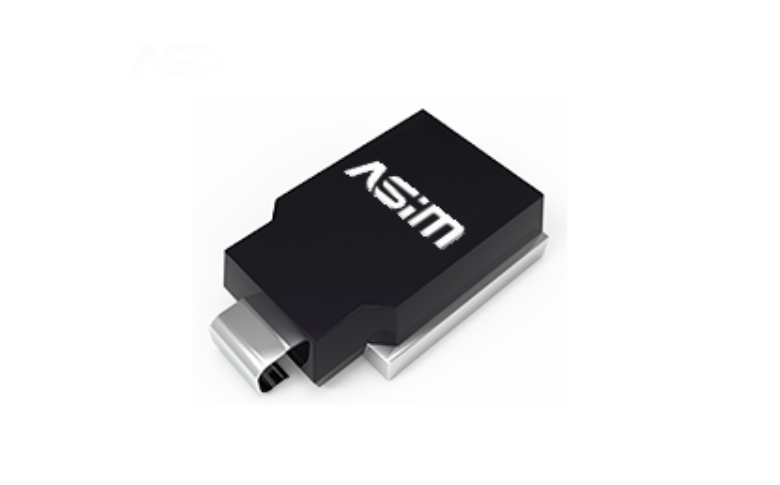

  • 采用SMCJ系列(1500W)或SMDJ系列(3000W)TVS
  • 接地线长度<25mm(降低寄生电感)
  • 配合LC滤波器增强保护效果

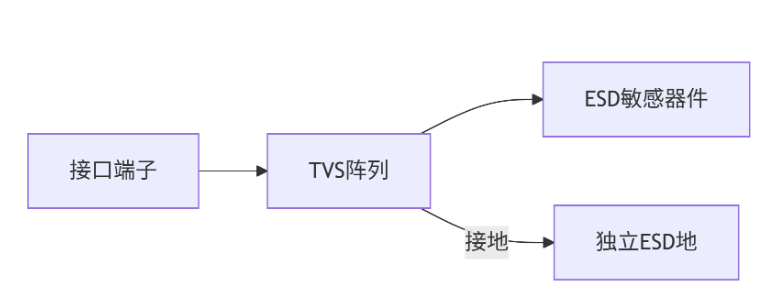

2. 数据线保护方案


设计要点

  • 选用低电容TVS(如ESD3V3D系列Cj=0.5pF)
  • 信号线保护需采用双向TVS
  • 接地阻抗<0.5Ω(高频测试要求)



四、工程应用案例分析

案例1:工业PLC电源保护

某24V直流电源端口遭遇8/20μs 3kA雷击浪涌:

  • 问题:MOV器件失效导致系统宕机
  • 解决方案:采用SMC24CA(1500W)TVS+自恢复保险丝
  • 结果:通过IEC 61000-4-5 Level 4测试(4kV/2Ω组合波)

案例2:汽车CAN总线保护

车载网络受负载突降(Load Dump)冲击:

  • 问题:ECU通信模块损坏
  • 解决方案:采用SA24CA(1500W)AEC-Q101认证TVS
  • 结果:满足ISO 7637-2 Pulse 5测试(+87V/400ms)

五、前沿技术演进趋势

  1. 集成化保护模块 新一代TPD系列集成TVS+滤波+限流功能,PCB面积减少60%

  2. 纳米级工艺突破 基于GaN材料的TVS器件实现:

    • 响应时间<0.5ps
    • 功率密度提升300%
    • 工作温度>200℃
  3. 智能监测TVS 内置诊断功能的TVS可实时监测:

    • 浪涌事件计数
    • 器件老化状态
    • 温度异常预警

六、选型设计规范

  1. 电压匹配原则
    Vrwm ≥ 1.1 × Vcc_max
    Vc ≤ 0.8 × Vmax_IC(受保护IC极限电压)

  2. 功率选择公式
    Pppm ≥ (Vsurge² × t)/R
    (Vsurge:预期浪涌电压,t:脉冲宽度,R:回路阻抗)

  3. 布局布线规范

    • TVS距被保护器件<10mm
    • 接地回路电感<10nH
    • 避免90°走线(减少阻抗突变)

随着第三代半导体技术的突破,TVS器件正向着更高功率密度、更快响应速度、更智能化的方向发展,为5G基站、新能源汽车、工业物联网等关键领域提供坚实的过压保护保障。
