智能音响辐射超标整改

    客户的一款智能音响在做EMC认证时，RE(辐射)超标，通过测试波形曲线来看，主要是电源DC-DC振荡引起，如下为整改方案。

整改方案

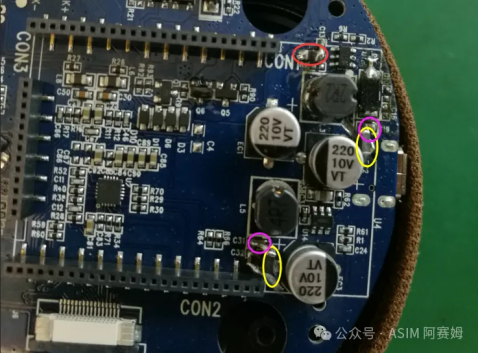

    1、在VBTA进芯片端串磁珠（ASIM型号：CVB2012E601T），如下图红色圈处；5V、3.3V输出端串磁珠（ASIM型号：CVB2012E601T）,如下图黄色圈处； 在对地并联470PF电容,如下图紫色圈处；

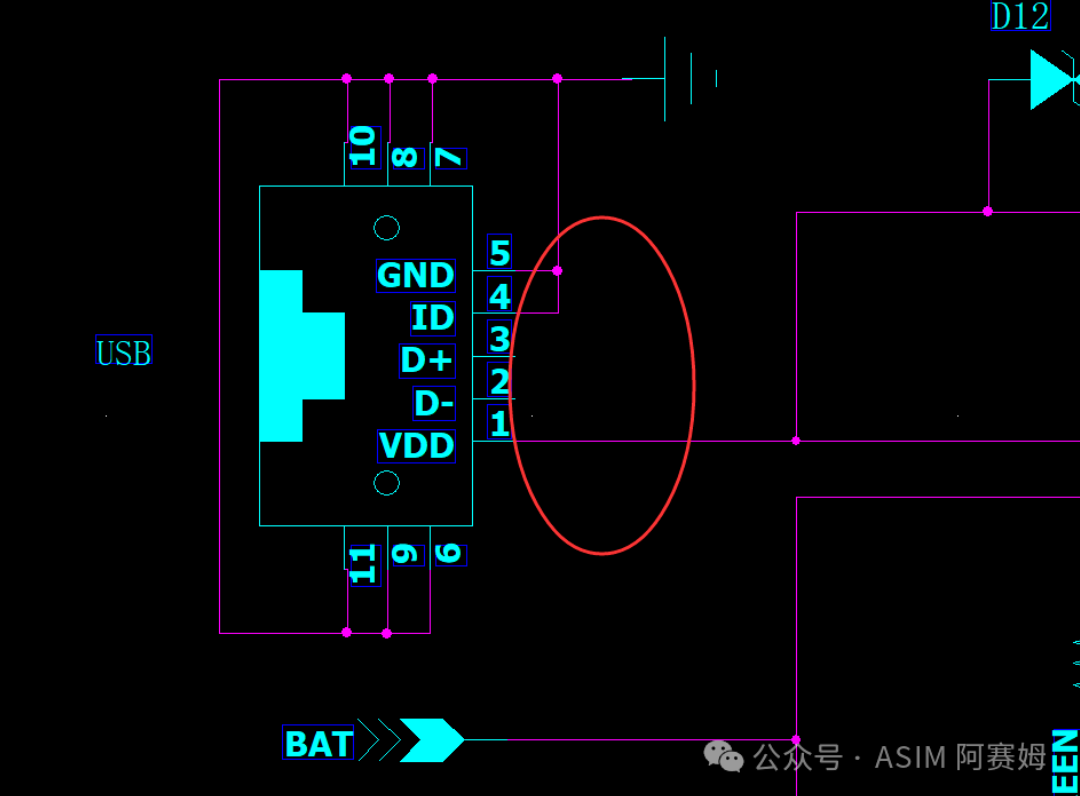

2、在USB插座VDD、GND串共模滤波器（型号：CMF2F102WIT），如下图红色框处;

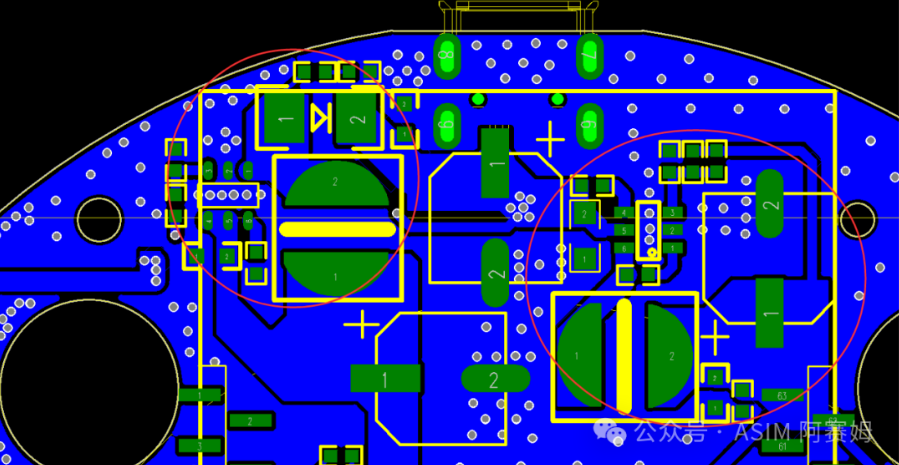

3、L3、L5电感正下方不要铺铜，如下图红色圈处；

4、U11、U14位置尽量远离USB插座，如下图红色圈处；

小结

    辐射现象的产生必然存在着天线与源，在此产品中干扰“源”为DC-DC振荡，天线为插上USB连接线。处理“源”头需要LC、π型滤波电路；天线路径串联共模滤波器截断天线路径；另：干扰源远离产品外接电缆接口，尽量布局在PCB中间，旁边有完整地。
