双向TVS二极管有哪些优势？如何区分TVS二极管极性

一、双向TVS管的三大技术优势

1. 极性自适应保护

• 电路简化：无需区分正负极性，可同时防护正向/负向瞬态电压
• 典型应用：
• 交流电源系统（如24VAC工业控制）
• 差分信号线（RS485/CAN总线）
• 对称供电电路（±5V ADC参考源）

2. 安装容错性提升

3. 全波形防护能力

• 实测数据（ISO7637-2脉冲测试）：

  脉冲1（+100V/2Ω）：钳位电压 +38V  脉冲3a（-150V/50Ω）：钳位电压 -42V

二、TVS管极性识别方法论

1. 本体标记系统

• 色环标识法（轴向封装）：
• 单向：单色环表示阴极（如SMAJ系列）
• 双向：无极性标记或双环对称设计
• 文字标识法：
• 单向：本体印"K"或"+"（阴极）
• 双向：本体印"BI"或对称符号（如ESD9B5.0ST5G）

2. 电气特性测试法

3. 封装结构识别

• 典型封装极性特征：

  封装类型	单向TVS引脚定义	双向TVS引脚定义
  SOD-123	阴极：色环端	对称无极性
  SMC	阴极：凹槽标识	本体无方向标识
  DFN-2L	Pin1阴极（丝印点）	Pin1/Pin2功能相同

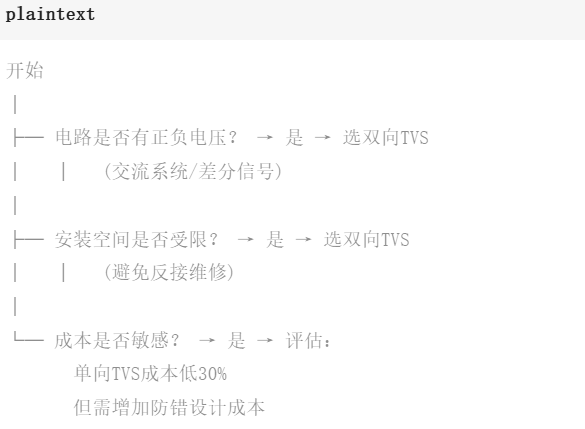

三、选型决策树

四、工程应用案例

1. 汽车CAN总线保护

• 挑战：ISO7637-2脉冲1/2a/3b
• 方案：
• 器件：SM8T36CA（双向）
• 布局：TVS距控制器≤10mm
• 实测数据：

  脉冲类型	未保护电压	TVS钳位电压
  +87V脉冲1	损坏ECU	+39V
  -150V脉冲3	损坏ECU	-41V

2. 工业AC24V电源防护

• 方案对比：

  方案	器件数量	PCB面积	可靠性
  单向TVS×2	2	35mm²	中
  双向TVS×1	1	18mm²	高

五、前沿技术演进

1. 智能极性TVS

• 技术特征：
• 自动识别电压极性（响应时间<10ns）
• 兼容单向/双向工作模式（如TPD2E007）
• 应用场景：
• 混合供电系统（DC+AC）
• 可逆接口（Type-C PD）

2. 集成化保护模块

• 典型方案：
• TVS+自恢复保险丝+EMI滤波器
• 双向保护集成（如IPD-3E5U系列）
• 尺寸优化：
• 3×3mm QFN替代传统分立方案（面积缩减60%）

结语
    双向TVS的核心价值在于解决极性敏感场景的保护难题，其优势体现在：

1. 简化设计：单器件实现全波形防护
2. 提升可靠性：消除反接失效风险

3. 降低综合成本：减少PCB面积与安装工时
   选型时应通过本体标记、电气测试、封装特征三要素准确识别极性，工业/汽车场景优先选用AEC-Q101认证器件
