TVS二极管失效模式分析：短路与开路的防护差异设计

一、TVS二极管失效机理的本质差异

TVS二极管（瞬态电压抑制二极管）的失效主要表现为两种模式：
1. 短路失效
当瞬态过电流超过TVS管芯的耐受极限时，PN结发生热击穿，导致器件阻抗趋近于零。此时故障电流持续通过TVS，可能引发电路板烧毁甚至火灾。

2. 开路失效
在承受单次超高能量浪涌（如雷击）时，TVS内部键合线熔断，形成完全断路。此时后级电路完全暴露在过电压风险中，造成IC隐性损伤。

关键数据支撑：

• 短路失效占比约65%（IEC 61643-321统计）

• 开路失效瞬间电压可达正常工作电压的8-10倍

二、失效模式的电路影响对比

典型故障场景：

• 短路失效：电源系统持续过流引发温升失控
• 开路失效：雷击事件后MCU出现偶发性复位

三、差异化防护设计策略

3.1 防短路设计要点

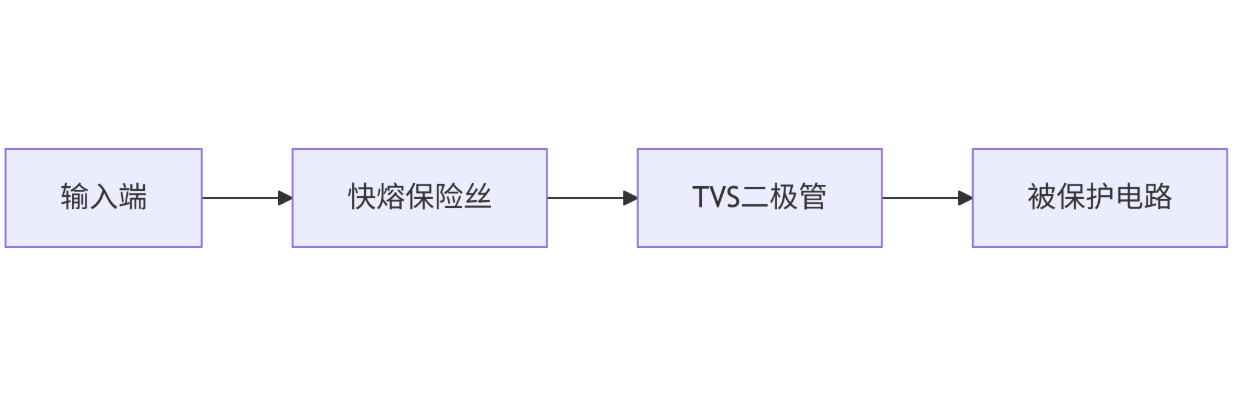

熔断器协同保护（核心方案）

• 选型准则：熔断器I²t值 < TVS耐受能量值
• 布局要求：保险丝与TVS间距≤5mm（降低回路电感）

3.2 防开路设计要点

冗余并联架构

• 冗余系数：单管通流量提升30%的器件并联
• 均流设计：对称布线确保电流均衡分配

四、TVS二极管选型关键参数

实现有效防护需关注四大参数：

1. 钳位电压Vc
   需满足：Vc < 被保护IC最大耐压×0.9
2. 峰值脉冲电流Ipp
   计算式：Ipp > 预期浪涌电流×安全系数（1.2-1.5）
3. 失效模式比例
   优选开路/短路=7：3的器件（MIL-STD-750F标准）
4. 热阻参数
   表面贴装TVS的RθJA应≤80℃/W（防热失控）

五、典型应用场景防护方案

汽车电子系统防护架构

[蓄电池] → [60A保险丝] → [33V TVS阵列] → [ECU]
       ↗ [冗余TVS]

• 符合ISO 16750-2标准
• 双路径设计兼顾抛负载与静电防护

工业RS485端口防护

[A/B线] → [10Ω电阻] → [6.5V TVS] → [收发器]
      ↗ [PTC自恢复保险丝]

• 电阻+PTC构成双重电流限制
• TVS钳位电压需低于收发器损伤阈值（通常5.5V）

结语
    TVS二极管的失效模式防护是电路可靠性的最后防线。通过精准匹配熔断器参数、构建冗余架构、优化热设计等措施，可显著提升系统MTBF（平均无故障时间）。建议设计阶段进行TVS失效模式仿真（推荐TLP测试），实现故障导向安全的设计目标。
