ESD管与TVS管防护效果差异深度解析
一、核心防护机制差异
| 参数 | 高分子ESD管 | TVS管 |
|---|---|---|
| 工作原理 | 电压触发离子迁移 | PN结雪崩击穿 |
| 响应时间 | 1-5ns | ≤100ps |
| 钳位电压精度 | ±20%波动 | ±5%稳定 |
| 失效模式 | 开路失效（可熔断） | 短路失效（可能引发二次损坏） |
典型案例：
USB3.0接口测试中，ESD管（ESD5D190TA）响应延迟导致首峰电压达120V；TVS管（ESD3V3D090TA）将尖峰限制在15V内，但后续振荡持续200ns。
二、关键电气参数对比
1. 结电容与频率适应性
ESD管：超低结电容（0.05-0.3pF） → 支持10Gbps+高速接口（如HDMI2.1/USB4.0） TVS管：结电容15-50pF → 仅适用于≤480Mbps低频电路（如RS232/电源端口）
2. 通流能力与寿命
ESD管：耐冲击＞1000次（IEC61000-4-2 Level 4） → 适合频繁插拔场景（SIM卡座/USB端口） TVS管：典型耐受200次冲击 → 需配合保险丝使用（防短路烧毁）
3. 电压适配范围
ESD管：工作电压3.3-24V（如ESD24D250TA） → 直接匹配MCU I/O电压 TVS管：5-400V（如SMCJ5.0CA） → 更适合12V/24V电源防护
三、失效场景实测数据
测试条件：IEC61000-4-2 ±8kV接触放电
| 失效现象 | ESD管 | TVS管 |
|---|---|---|
| 过压击穿 | 0次（30次测试） | 3次短路（VCC对地导通） |
| 信号失真 | 眼图抖动增加8%（10Gbps信号） | 信号衰减-3dB@1GHz |
| 漏电流变化 | ＜0.5μA波动 | 击穿后漏电流＞10mA |

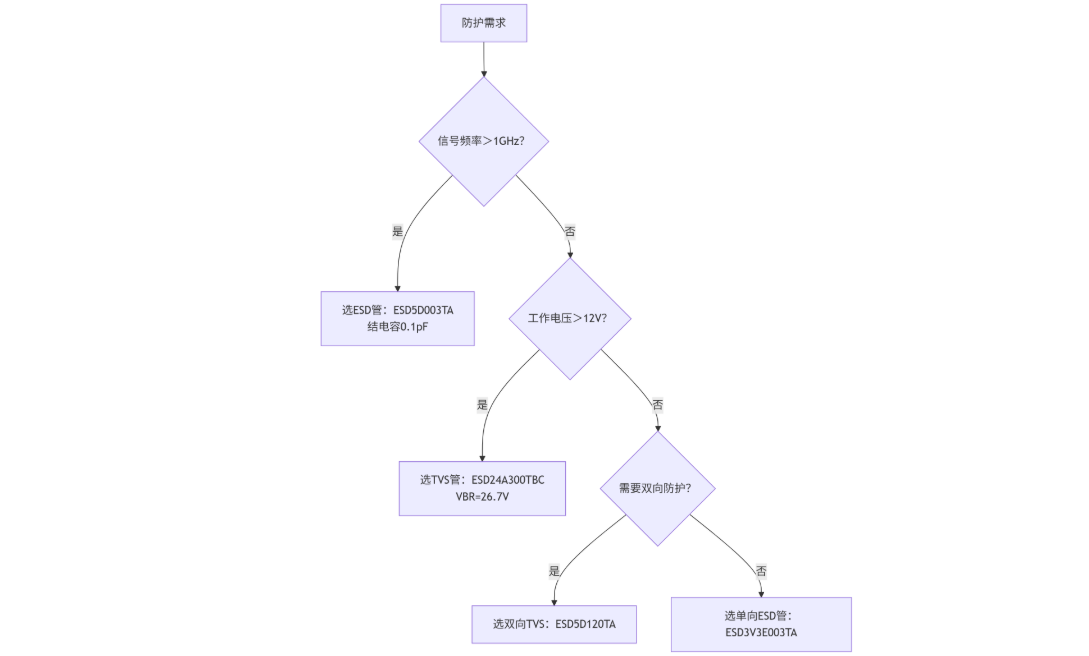

四、选型决策树
五、典型应用场景对照
1. 手机Type-C接口
ESD管方案：ESD5E100TA（0.15pF） → 10Gbps信号插损＜0.2dB TVS管方案失效：结电容20pF导致信号衰减-12dB@5GHz
2. 车载12V电源端口
TVS管方案：SMDJ15CA（1500W） → 承受ISO 7637-2 脉冲5a（+112V） ESD管失效：通流不足导致炸裂（实测仅耐受40A）
3. 千兆以太网PHY芯片防护
混合方案：TVS（ESD24D300TA）防护电源线 + ESD管（ESD5D190TA）防护差分线 → 满足IEC61000-4-5 10/700μs雷击测试
六、成本与可靠性平衡策略
| 方案 | 单价（K级） | MTBF（小时） | 适用产品 |
|---|---|---|---|
| 纯ESD管 | $0.12 | ＞500,000 | 消费电子（手机/TWS） |
| 纯TVS管 | $0.08 | 200,000 | 工业电源模块 |
| TVS+ESD级联 | $0.18 | ＞1,000,000 | 汽车电子/医疗设备 |
结论：
ESD管以超低结电容守护高速信号完整性，TVS管凭雪崩击穿实现高压精准钳位。设计需遵循“高频信号用ESD，功率端口用TVS，核心电路混合防护”原则，方能兼顾成本与可靠性。
