ESD测试标准与要求

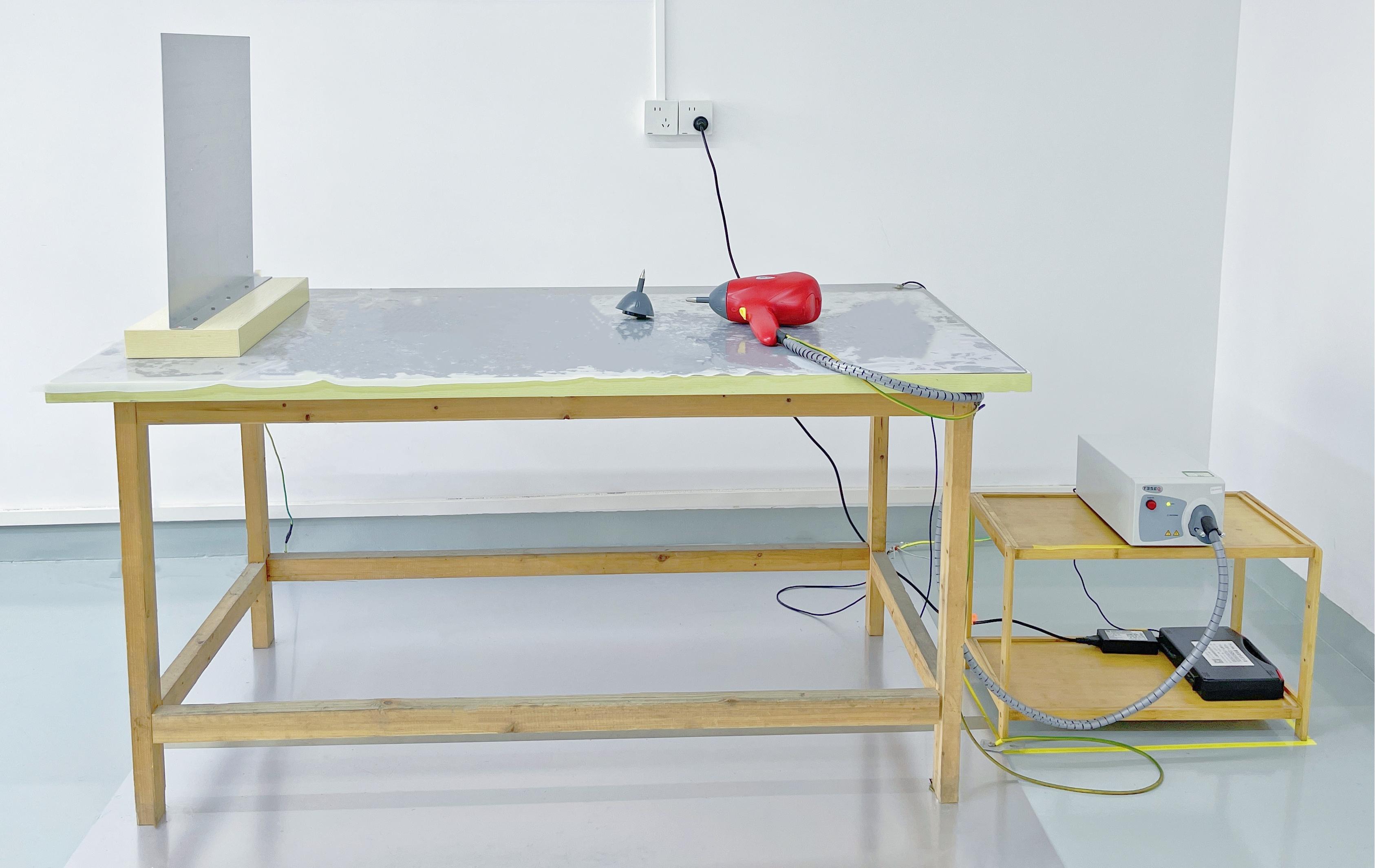

静电放电（ESD）是电子设备常见的可靠性威胁，根据IEC 61000-4-2标准，ESD测试模拟人体或物体静电对设备的冲击，要求设备在接触放电（最高±8kV）和空气放电（最高±15kV）下保持功能正常。许多产品在首次测试中失败，往往源于对标准理解不足或防护措施缺失。有效的ESD整改必须基于这些国际标准，确保设计从源头规避风险。

常见ESD测试失败原因

ESD测试失败原因通常可归结为三类：一是PCB布局缺陷，如敏感信号线靠近接口或未设置隔离区；二是组件选型不当，缺乏快速响应的保护器件；三是接地设计不合理，导致静电能量无法有效泄放。例如，在智能手表设计中，触摸屏接口常因未加屏蔽而失效；车载娱乐系统则可能因电源线耦合ESD噪声而重启。这些问题凸显了静电防护的必要性，而系统化的ESD整改能通过分析失效点针对性优化。

ESD整改原理

ESD整改的核心在于能量转移和电压钳位。当静电脉冲（持续时间仅纳秒级）侵入电路时，保护器件需在极短时间内（如<1ns）将能量导向地线，避免损坏IC。原理上，这涉及阻抗匹配和瞬态抑制——高阻抗路径会加剧电压尖峰，而低阻抗泄放路径则能限制电压至安全水平。例如，TVS二极管通过雪崩击穿效应，将ESD脉冲钳位在较低电压（如5V），从而保护后端电路。理解这一原理是成功实施ESD整改的基础，也是实现长效静电防护的关键。

PCB设计要点

PCB设计是ESD整改的第一道防线。首先，隔离高风险区域：将接口电路（如USB、HDMI）与核心芯片保持距离，并增加接地铜皮。其次，优化布线——信号线应短而直，避免平行走线以减少耦合；电源线需加宽并采用星型接地。例如，在智能手表案例中，通过将显示屏柔性电缆用接地层包裹，ESD失效率降低60%。此外，使用过孔连接多层板地平面，可增强能量泄放效率。这些设计要点不仅能提升静电防护能力，还能减少后续ESD整改的复杂度。

组件选型建议

在组件层面，行业普遍采用TVS二极管方案，其响应时间快（如<1ns）、电容值低（适用于高速接口）。例如，阿赛姆(ASIM)的SOD23封装系列TVS二极管通过IEC 61000-4-2 Level 4认证（接触放电±8kV），能有效钳位电压至5V水平，适用于便携设备和汽车电子。选型时需权衡参数：工作电压、钳位电压和功率容量。对于高频电路（如5G模块），低电容TVS（<1pF）可避免信号完整性下降。同时，结合ESD抑制器和磁珠可构建多级防护，这类ESD整改策略能显著提升系统鲁棒性。

案例分享：智能手表与车载电子

通过实际案例加深理解。在阿赛姆智能手表项目中，初始测试因充电接口ESD导致系统重启。ESD整改方案包括：在接口添加TVS二极管（如阿赛姆SOD23系列封装），并优化PCB接地——结果通过Level 4测试，故障率降为零。另一个车载导航案例中，CAN总线受ESD干扰引发数据错误。通过实施静电防护措施，如使用TVS阵列和屏蔽罩，整改后系统在±15kV放电下稳定运行。这些案例证明，针对性的ESD整改不仅能解决即时问题，还能增强产品可靠性。

总结

ESD整改是一项系统工程，从测试分析到设计优化，需兼顾标准合规性与实践可行性。通过遵循“问题-原理-解决方案”框架，工程师可高效定位失效根源，并利用先进组件如TVS二极管提升防护等级。或者请求类似阿赛姆（ASIM）这样专业的EMC解决方案服务商帮忙解决。本文提及品牌仅作技术方案示例，无商业推广目的。最终，持续迭代的静电防护策略将助力产品在严苛环境中保持稳定。
