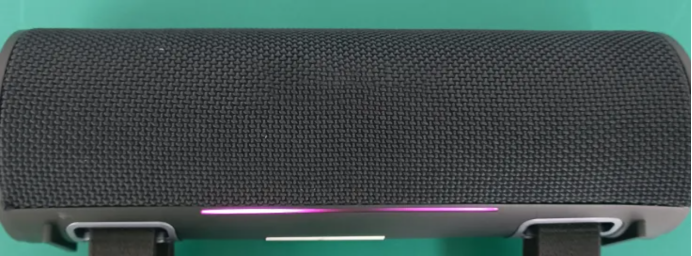

         最近收到客户寄过来的一个蓝牙音箱需要测试ESD静电。客户的需求是空气放电10KV过A级、15KV过B级。首先对音响塑料网罩进行打空气放电10KV发现会出现死机现象，整改排查过程如下：

一、排查过程

 经过拆开音响塑料网罩，发现测试不通过的那个位置网罩下方刚好有麦克风咪头。因此初步判断静电是通过麦克风线进入到芯片导致测试过程中出现死机。

二、初步整改措施

做出如下处理：

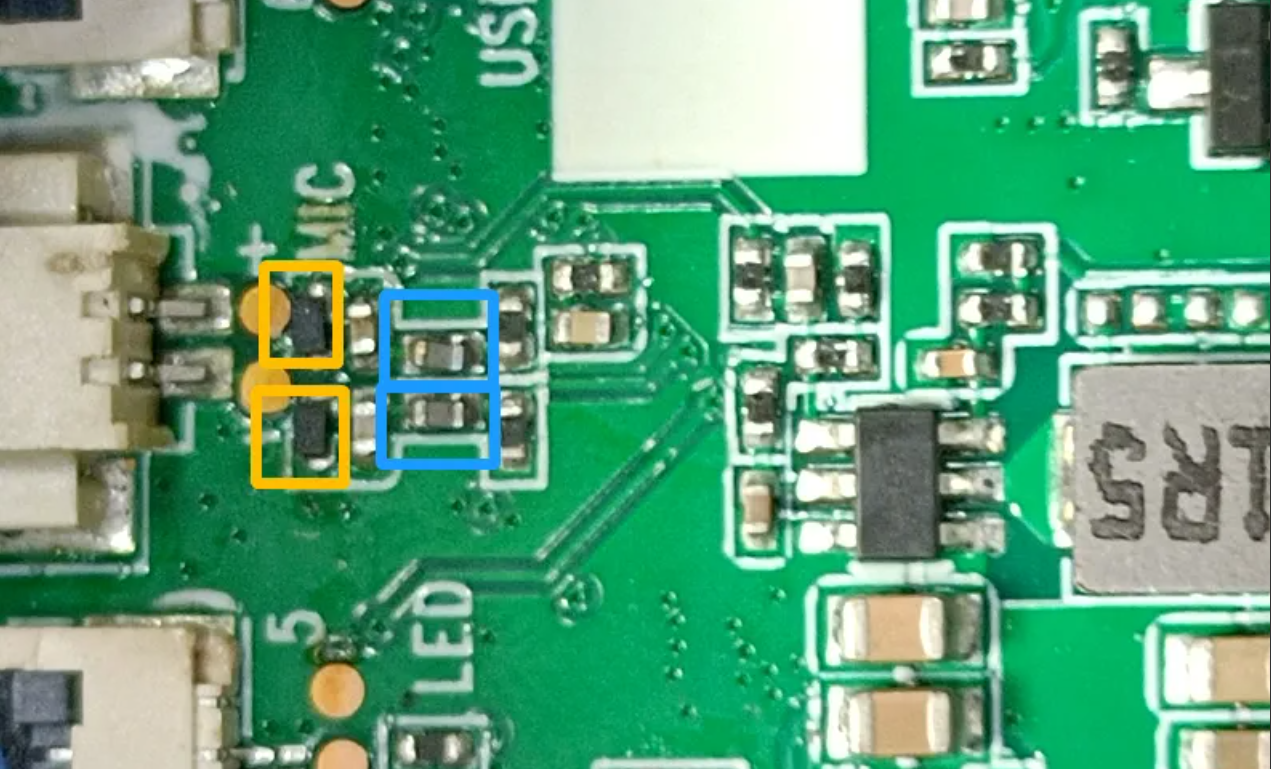

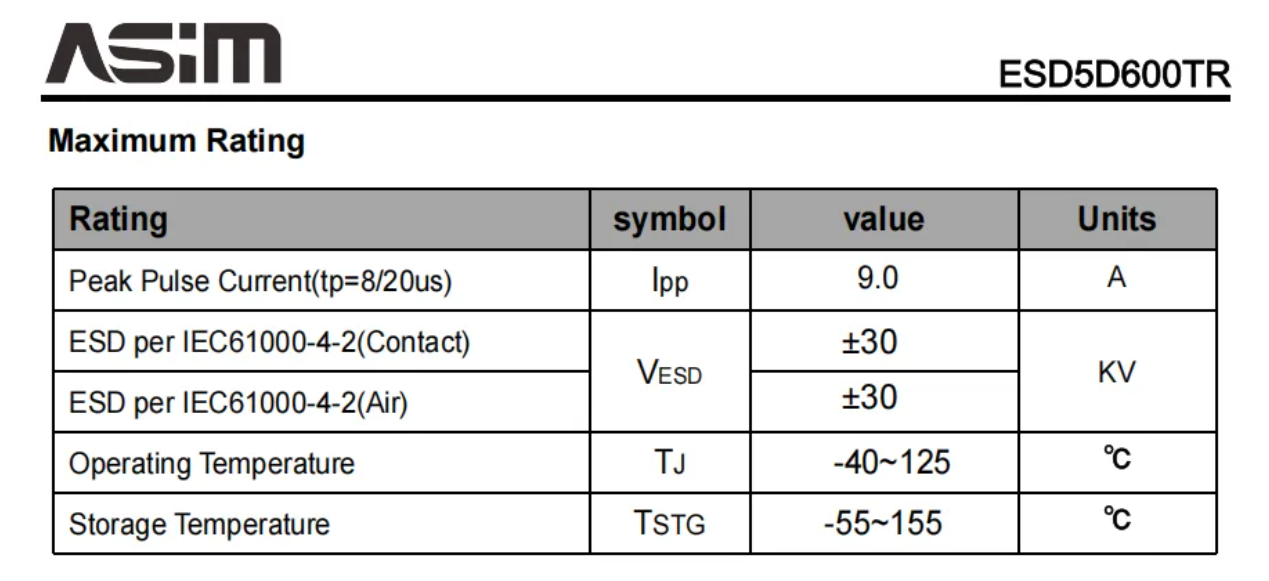

1、在PCB麦克风线上对地并联ESD(ASIM型号：ESD5D600TR)，如下图黄框内所示

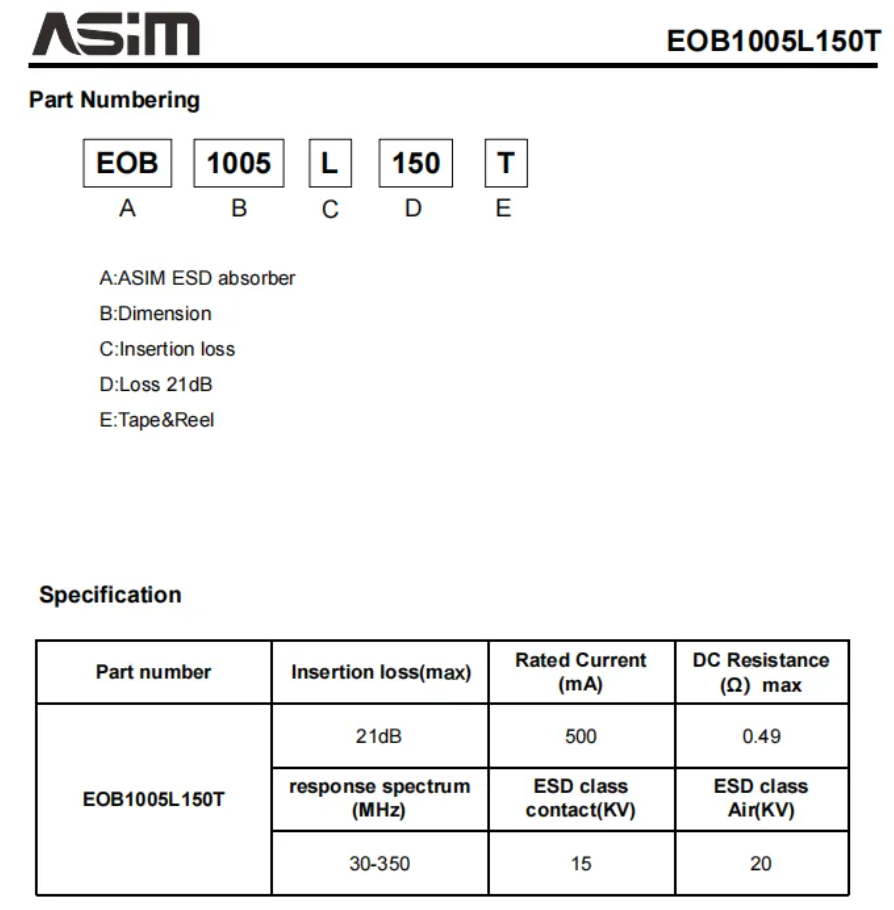

2、在PCB麦克风线上串联EOB（ASIM型号：EOB1005L150T），如下图蓝框内所示

三、测试分析

经过以上两个措施，发现测试10KV,12KV可以通过，但15KV依然不通过；于是将机器完整拆开进行分析，观察到麦克风线与电池线会紧挨在一起，于是做进一步验证。

    将音响拆开放在开发平台上测试（注：此时麦克风线与电池线是隔开的），测试空气放电15KV，测试通过。

四、最终整改措施

1.在PCB麦克风线上对地并联ESD(ASIM型号：ESD5D600TR)

2.在PCB麦克风线上串联EOB（ASIM型号：EOB1005L150T）

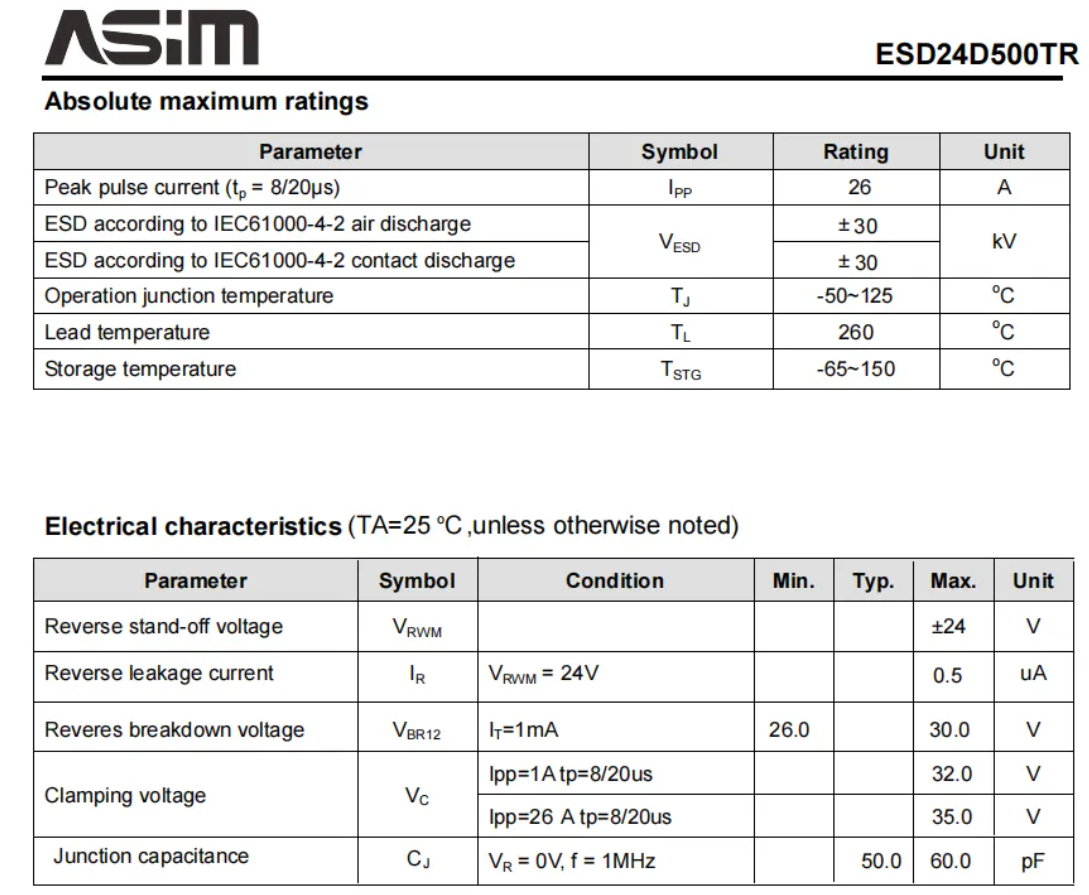

3.在PCB电池正极上对地并联ESD(ASIM型号：ESD24D500TR)

4.在音响内部将麦克风线与电池线是隔开固定住。

五、总结

通过在麦克风端口并联ESD与串联滤波器、电池正极加ESD防护并隔离走线，最终通过15KV空气放电B级测试，验证关键为切断电池线对麦克风线路的容性耦合路径。
