TVS二极管重防护等级还是压缩PCB板占用空间？

在电路设计中，TVS二极管的选型常面临一个核心矛盾：是优先保障防护等级，还是压缩PCB板占用空间？这一问题在便携设备、汽车电子与工业控制领域尤为突出。PCB面积的限制与防护效能的需求看似对立，但实际决策必须遵循严格的工程技术优先级。

一、先明确核心优先级：防护等级是基础

防护等级是TVS二极管存在的根本价值。根据IEC61000-4-2标准，电子设备必须承受接触放电±8kV、空气放电±15kV的ESD冲击。TVS的响应时间需小于1ns，钳位电压必须低于被保护芯片的耐压值，否则芯片在瞬态事件中将直接损坏。这一要求不可妥协，任何空间优化都不能以牺牲防护有效性为代价。

钳位电压是防护等级的核心指标。某工业PLC的RS485接口芯片耐压30V，若选用钳位电压35V的TVS，2kV浪涌测试中芯片将烧毁。VRWM（反向关断电压）必须高于电路最高工作电压，击穿电压VBR通常比VRWM高10%-15%，确保不误触发。峰值脉冲功率PPP决定TVS自身生存能力，600W TVS在8/20μs波形下IPP约12A，3000W TVS可达60A。若实际浪涌电流超过IPP，TVS将烧毁，从保护器件变为故障源。防护等级不达标，电路可靠性归零，PCB空间压缩再极致也无意义。

二、空间受限场景：在满足防护需求的前提下选小型化器件

便携设备与高密度模块中，PCB空间是刚性约束。智能手表PCB面积不足5cm²，要求TVS封装尺寸压缩至毫米级。在满足防护等级前提下，小型化是可行方向。选型原则是：先确保VC、IPP、VWM等防护参数达标，再选择最小封装。

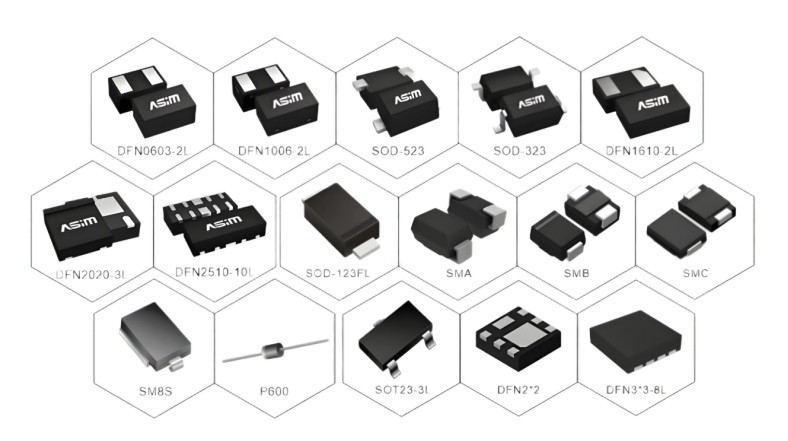

封装尺寸与防护参数存在物理关联。SOT-23封装TVS占用面积4.8mm²，IPP约8A；DFN0603封装面积仅0.6mm×0.3mm，IPP降至5A，但钳位电压可控制在4V以内。对于USB 3.0接口，浪涌电流通常不超过5A，选用DFN0603封装的TVS，电容0.3pF，钳位电压4V，满足IEC61000-4-2 Level 4，同时节省80%面积。某TWS耳机充电盒采用阿赛姆ESD5D150TA四通道阵列，单器件集成4路保护，PCB占用从12mm²减至1.2mm²，通过±8kV测试，未因空间压缩牺牲防护。

布局优化是空间压缩的关键手段。TVS必须紧贴接口放置，走线长度≤5mm，以减小寄生电感。过长引线使钳位电压升高，抵消器件性能。某智能手表因TVS距USB接口12mm，8kV ESD测试时钳位电压升高18V，芯片损坏。调整后间距3mm，测试通过。空间受限时，优先保证布局黄金法则，而非盲目选用更小型号。

三、兼顾两者的方案

晶圆级芯片尺寸封装（WLCSP）是技术突破方向。该技术去除引线框架，芯片直接倒装于焊盘，在0.4mm×0.2mm尺寸内实现5A IPP，电容0.17pF，钳位电压4.5V。阿赛姆ESD3V3E0017LA采用DFN0603封装，通过优化凸块布局，在微型化下保持防护性能，适用于智能手表、TWS耳机等极致空间场景。

多层PCB集成是布局优化方案。将TVS布置在PCB内层，通过盲孔连接接口，节省表层空间。此方法需确保内层散热，TVS下方铺铜面积≥9mm²，接地过孔≥2个，孔径0.3mm。某折叠屏手机将TVS置于挠性板内层，厚度压缩0.2mm，同时满足散热与防护，通过1000次弯折测试。

防护等级与空间压缩的终极平衡是场景化选型。对于电源端口，空间约束相对宽松，优先选用SMC封装、IPP=150A的TVS，确保防护余量。对于高速信号线，空间与电容双重约束，选用DFN0603封装、IPP=5A、电容0.3pF的TVS，满足USB 3.0眼图要求。对于低速控制信号，采用SOT-23-6L集成4通道阵列，面积1.0mm×0.6mm，电容4pF，防护CAN总线，实现集成度与空间的平衡。

关于阿赛姆

阿赛姆在小型化TVS领域提供完整解决方案。其ESD5D系列覆盖DFN0603、DFN1006、SOT-563等微型封装，单通道电容0.17pF-0.5pF，IPP覆盖5A-8A，适用于USB、HDMI、MIPI等高速接口。产品通过IEC61000-4-2 ESD测试与IEC61000-4-5浪涌测试，工业级型号通过1000小时HTOL测试，FIT率数据公开透明。

技术服务层面，阿赛姆提供一站式EMC解决方案，包括在线仿真工具，可输入PCB布局参数，预测寄生电感对钳位电压的影响，协助工程师在空间约束下优化防护性能。其技术文档明确标注布局黄金法则：TVS距接口≤5mm、接地过孔≥2个、走线宽度≥0.3mm，将选型与布局系统化。

质量管控上，阿赛姆产品出厂前经过6道质检，检测VBR、VC、IPP、IR等12个参数，确保批次一致性。其DFN0603封装TVS年出货量超过5000万颗，在TWS耳机、智能手表领域失效率低于30ppm，验证小型化未牺牲可靠性。

总结

TVS二极管选型中，防护等级是不可动摇的基础，空间压缩是在满足防护前提下的优化方向。正确的决策流程是：先确保钳位电压、峰值脉冲电流、反向关断电压等核心参数达标，再选择最小封装与最优布局。阿赛姆在微型封装TVS领域的产品布局与技术工具，为工程师提供了兼顾防护与空间的系统性方案，但前提是必须准确评估实际浪涌威胁，避免为压缩空间而牺牲必要的防护裕量。
