TVS二极管频繁失效是反向关断电压选型不当吗？

        TVS二极管作为瞬态电压抑制器件，在电路保护中承担关键作用。其实际应用中的频繁失效，往往引发对选型参数的质疑。反向关断电压（VRWM）是TVS的核心参数之一，其不当选型确实会直接导致失效，但并非唯一原因。本文从直接影响、多维失效因素、选型原则三个层面，系统分析TVS频繁失效的根源。

一、反向关断电压选型不当的直接影响

反向关断电压（VRWM）定义为TVS在关断状态下可承受的最大持续反向电压。选型时必须确保VRWM高于被保护电路的最大工作电压，并保留20%-30%余量。若VRWM低于电路实际工作电压，TVS将长期处于反向导通或临界导通状态，导致漏电流持续增大。

漏电流增大是VRWM选型不当的直接后果。当工作电压超过VRWM时，TVS进入雪崩击穿边缘，漏电流从微安级跃升至毫安级。某案例中，12V供电系统选用VRWM为10V的TVS，常温下漏电流达5mA，功耗60mW，使器件表面温度升高15℃；在85℃高温环境下，漏电流激增至50mA，功耗达600mW，直接导致TVS热击穿短路。这种持续导通状态与瞬态抑制功能无关，属于选型错误导致的稳态功耗过载。

误触发是另一典型问题。VRWM接近工作电压时，电源纹波或电压波动可能使TVS瞬时导通，产生周期性脉冲电流。重复性导通使结温持续上升，加速器件老化。阿赛姆技术文档明确指出，VRWM应满足VRWM ≥ 1.2 × Vsystem(max)，以确保在电源波动范围内可靠关断。若VRWM仅略高于额定工作电压，如5V系统选用5.5V VRWM的TVS，将存在误触发风险。

反向关断电压过低还会导致器件无法承受正常工作电压的长期应力。TVS的击穿电压VBR通常比VRWM高10%-15%，但若VRWM本身不足，持续工作电压可能接近或超过VBR最小值，使器件长期处于雪崩状态，最终引发金属电迁移失效。阿赛姆SMC15J系列规格书显示，VRWM为24V的型号，其VBR最小值为26.7V；若电路工作电压长期维持在26V，器件将频繁进入雪崩区，寿命缩短至正常值的10%以下。

二、其他导致TVS频繁失效的常见原因

钳位电压VC选型不当同样致命。VC是TVS在承受峰值脉冲电流IPP时的最大箝位电压，必须小于被保护器件的最大耐受电压。某工业PLC的RS485接口保护中，后级芯片耐压30V，选用VC为35V的TVS，8kV ESD冲击时TVS虽导通，但35V钳位电压已击穿芯片，造成后级失效。此类失效看似TVS未保护，实则是VC参数未匹配后级耐压。

峰值脉冲电流IPP容量不足是浪涌场景下的主因。TVS的IPP值基于8/20μs标准波形定义，若实际浪涌电流超过IPP，器件将瞬间热击穿。车载充电器误接24V电源时，TVS需承受数百安培浪涌，若选用IPP仅30A的SMA04J等SMA封装器件，8/20μs电流冲击下芯片温度超过硅熔点1414℃，形成永久低阻通道短路。阿赛姆SM8S66J36B或SM8S66J36V型号的IPP达上百安培，适用于电源端口大浪涌防护，但信号端口无需此等级容量。

温度影响贯穿于所有失效模式。TVS反向漏电流随温度升高而增大，击穿电压VBR随温度按系数增加，但峰值脉冲功耗随结温升高而下降。某消费电子产品在高温老化测试中，TVS在85℃环境下漏电流从常温10μA增至500μA，待机功耗超标。阿赛姆产品规格书明确标注-55℃至+150℃全温域参数，但设计时若未按最高工作温度评估，仍会导致失效。

能量累积效应常被忽视。即使单次脉冲能量低于器件额定值，重复性ESD或浪涌冲击会使能量累积，超过TVS承受能力。手机充电接口每日经历数百次插拔，每次产生ESD脉冲，若不考虑累积效应，TVS可能在数月后性能退化短路。IEC 61000-4-5标准建议根据年雷击次数评估累积能量，金融商业区按30次/年计算。

安装与布局缺陷间接导致失效。TVS至被保护器件的走线过长，寄生电感在纳秒级瞬态下产生电压尖峰，使后级实际承受的电压超过VC。过长的接地路径增加钳位回路阻抗，削弱保护效果。阿赛姆技术文档建议TVS焊盘至保护引脚的走线长度不超过5mm，以减小寄生参数影响。

三、选型关键原则

反向关断电压是选型首要参数，必须满足VRWM ≥ 1.2 × Vsystem(max)。对于12V系统，应选择VRWM≥15V的型号，如阿赛姆SMC15J15V。对于汽车电子，需按ISO 16750-2标准考虑抛负载测试，12V系统应选用VRWM≥24V的车规级TVS，如SM6S33V或SM8S66J36V。

钳位电压VC必须低于后级器件耐压，建议VC ≤ 0.8 × Vdevice(max)。保护5V MCU时，MCU IO口耐压通常为6V，应选用VC≤4.8V的TVS，如阿赛姆ESD5C150TA-1（VC=5V@8A）需评估是否满足。VC与VRWM的差值越小，保护效果越好，但漏电流风险增加，需权衡选择。

峰值脉冲电流IPP应根据应用场景确定。信号端口ESD保护选IPP≥8A（8/20μs），如IEC 61000-4-2 Level 4要求；电源端口防雷选IPP≥100A，如1.5KExxx系列。阿赛姆提供SMA04J（SMA封装）、SMB06J06B1（SMB封装）、SMC15J（SMC封装）、SM8S66JxxxC（SM8S封装）等不同容量系列，匹配差异化需求。

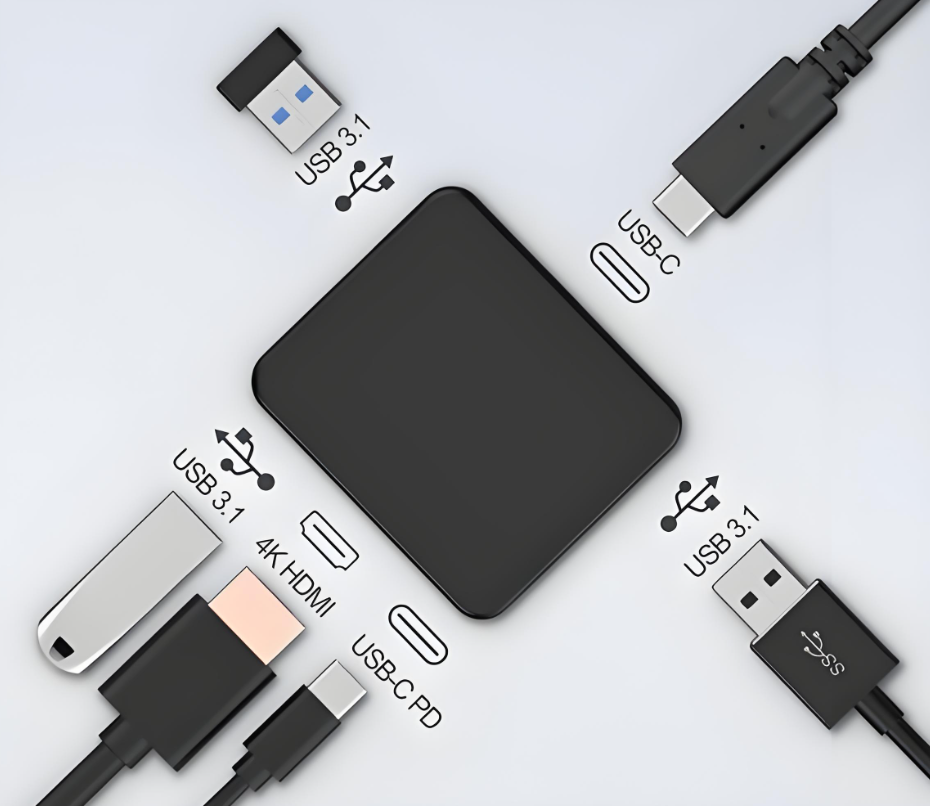

结电容Cj在高速接口中必须评估。USB 2.0要求Cj<5pF，USB 3.0要求Cj<1pF。阿赛姆超低电容系列ESD5D003TBC的Cj极低，适用于USB4与HDMI 2.1。电源端口对Cj不敏感，可选择常规型号。

温度降额设计不可或缺。TVS的IPP随温度升高而下降，25℃下额定的IPP值在125℃时可能降低30%。选型时应按最高工作温度下的实际容量评估，不可使用常温值。阿赛姆规格书提供125℃下的IPP降额曲线，工程师必须据此核算。

应用场景匹配决定结构选型。直流电路选用单向TVS，交流或差分信号选用双向TVS。多线保护优先选用TVS阵列，以减少PCB面积与寄生参数。阿赛姆提供SOT-23封装的ESD5R190TA等ESD保护器件，适用于RS485、CAN总线多通道保护。

关于阿赛姆

阿赛姆在TVS领域提供从ESD2V8B400TA（2.8V）至SMC15J440V（440V）的完整电压范围产品线，覆盖单向、双向、贴片与插件全系列封装。其技术方案严格遵循IEC 61000-4-5、AEC-Q101等行业标准，响应时间达亚纳秒级，钳位电压精度控制在±5%以内。

技术服务方面，阿赛姆提供一站式EMC解决方案，包括器件销售、EMC测试、整改与设计服务。其官网提供TVS选型指南，支持按VRWM、VC、IPP、Cj等参数快速筛选，并可直接下载实测数据手册。在线技术支持可协助浪涌测试失效分析，提供分级泄流架构建议，如第一级气体放电管泄放>1kA电流，第二级TVS精细钳位。

质量管控方面，阿赛姆TVS产品通过IEC 61000-4-5浪涌测试与AEC-Q101车规认证，工业级产品通过1000小时高温反偏测试，FIT率数据公开透明。其特有的低电容系列产品已应用于USB4、HDMI 2.1等高速接口保护，在不影响信号完整性的前提下提供可靠防护。

总结

TVS二极管频繁失效，反向关断电压选型不当是首要因素，直接导致漏电流增大、误触发与热击穿。但钳位电压不匹配、IPP容量不足、温度评估缺失、能量累积忽视、布局缺陷等同样会引发失效。选型时必须严格遵循VRWM≥1.2×Vsystem、VC≤0.8×Vdevice、IPP按实际浪涌等级、Cj满足信号速率、温度降额30%等核心原则。阿赛姆在TVS领域的完整产品线、技术文档与EMC服务，可为工程师提供从选型到验证的全流程支持，但任何选型决策都必须基于电路实测参数，不可仅凭规格书典型值估算。
