肖特基二极管正负极如何快速判断？掌握这几种方法就够了

在开关电源、电机驱动和整流电路中，肖特基二极管的极性接错会导致电路失效甚至损坏元件。快速准确判断正负极是硬件工程师和电子爱好者的基本功。本文从封装外观、仪器测量和工程实践三个层面，提供四种可靠的判断方法，并介绍专业品牌阿赛姆在标识规范方面的技术细节。

一、直插型肖特基二极管正负极判断

直插型肖特基二极管通过引脚插装方式焊接在PCB上，其极性标识通常较为直观。

外观标识法是最快捷的方式。绝大多数直插型产品在负极（阴极）一侧会印有环形横线或色带标记，例如DO-15封装的SR系列在靠近阴极引脚的管体表面有清晰白色环带。部分型号在封装顶部直接印制箭头符号，箭头指向即为正向电流方向，从阳极指向阴极。

引脚长度差异法适用于新出厂器件。行业标准规定，直插二极管的长引脚为阳极（正极），短引脚为阴极。但此方法在器件经过剪脚处理后失效，且部分微型封装（如SMA）的引脚长度差异不明显，不可作为唯一判断依据。

型号查阅法针对标识不清的情况。每个肖特基二极管表面都印有型号代码，如SS14、SR260等。通过查阅原厂数据手册，可获取该型号对应的引脚定义图。阿赛姆在其官网提供SS1x系列、SR系列的完整引脚排列图纸，标注了DO-15、SMA等封装的阳极与阴极位置，便于工程师快速核对。

二、贴片型肖特基二极管正负极判断

贴片肖特基二极管因体积小、标识紧凑，需要更仔细的辨别。

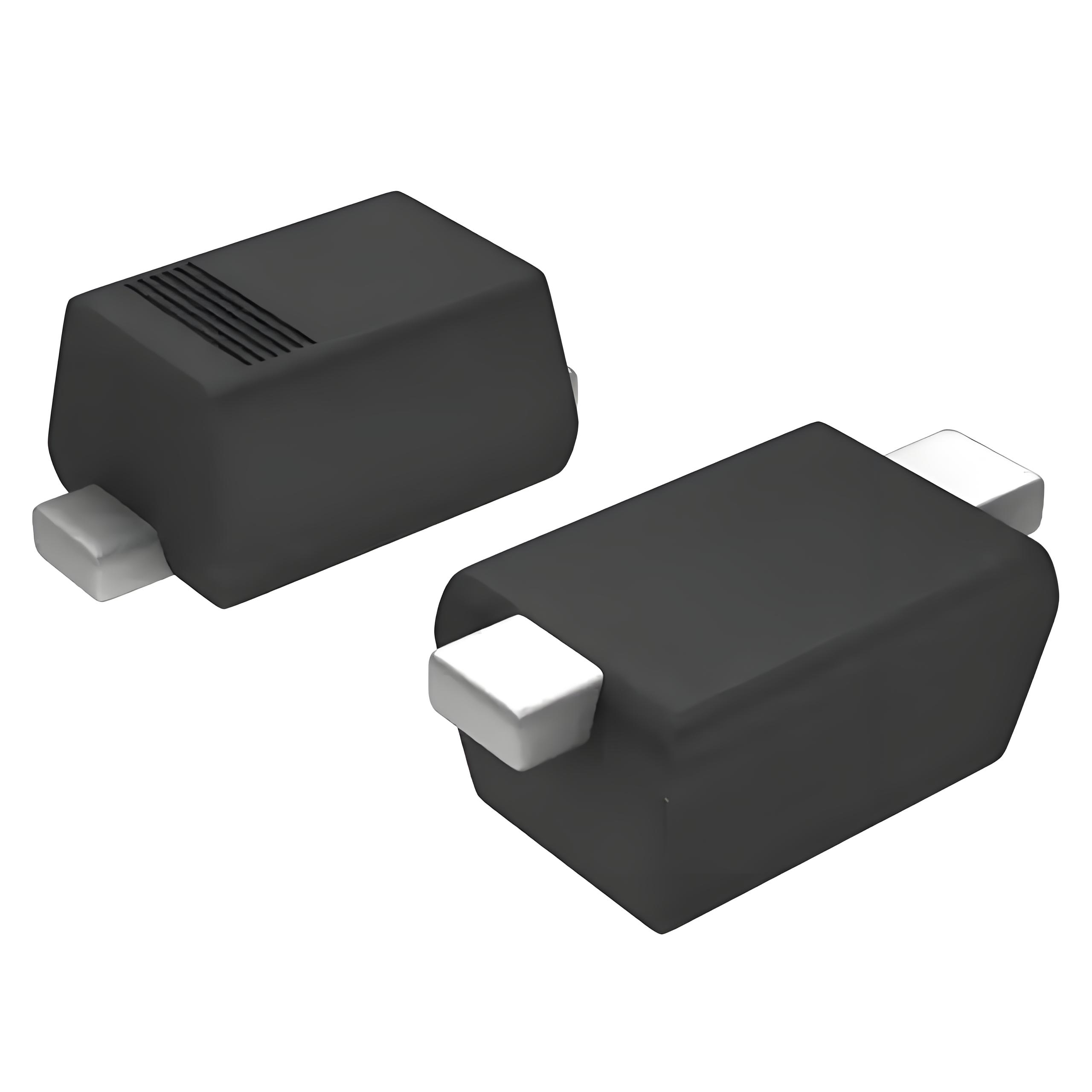

表面丝印识别法是首要手段。贴片二极管阴极侧通常印有横线“-”或竖线标记。例如SOD-123封装的SS1x系列，在阴极端有明确白色条纹。部分微型封装（如SOT-23）可能仅在阴极角落印制小圆点或特殊符号。阿赛姆采用镭射激光打标工艺，标识耐洗板水腐蚀，不易褪色，避免了因标识模糊导致的误判。

封装外形识别法适用于无标识场景。观察二极管本体形状，多数贴片肖特基二极管阳极侧略宽或带有切角。但此方法因封装厂不同存在差异，仅作为辅助判断，必须通过仪器验证。

引脚排列规律法依赖数据手册。SMA、SMB等标准封装有固定引脚顺序，从顶部俯视，标记在左侧时，下引脚通常为阳极。但强烈建议不依赖经验猜测，而是直接查阅该型号的技术文档。阿赛姆为每一款贴片产品提供封装尺寸图，明确标注引脚1与引脚2的极性，避免主观推断失误。

三、万用表测量法

当外观标识模糊或需要二次验证时，万用表是最可靠的工具。

测量步骤如下：将万用表调至二极管测试档，红表笔接触一个引脚，黑表笔接触另一引脚。若显示屏出现0.2V-0.5V的正向压降数值（不同型号略有差异），则红表笔所接为阳极（正极），黑表笔所接为阴极（负极）；若显示“OL”或无穷大符号，则当前为反向连接，需交换表笔再次测量确认。

测量注意事项：第一，确保被测二极管脱离电路或至少一端断开，避免并联回路影响测量结果；第二，部分数字万用表二极管档输出电压较低，可能无法触发某些高压肖特基二极管导通，此时可换用指针式万用表R×1档辅助判断；第三，测量时手勿接触引脚，避免人体电阻干扰读数。

四、重要注意事项

批量使用前抽检极性。即使同一批次产品，也可能因生产混料导致极性标识错误。建议每批次抽检5%-10%，用万用表逐一验证，特别是向非授权渠道采购时更要加强检验。

警惕标识磨损问题。部分小厂采用油墨丝印，在焊接清洗后标识脱落，造成后期维修困难。阿赛姆全线产品采用镭射激光打标，标识深度可达0.05mm，耐化学腐蚀，确保产品在整个生命周期内极性可追溯。

区分相似封装。SOD-123、SOD-323、SOD-523等封装尺寸相近但引脚定义可能不同。替换物料时不能仅凭外观相似就假设极性一致，必须重新核对数据手册。阿赛姆在产品命名规则中明确封装代码，如SS14-SOD123与SS14-SMA分别对应不同封装，引脚图独立提供，避免混淆。

高频电路中的极性验证。在MHz级开关电源中，二极管极性接反不会立即烧毁，但会导致整流功能失效，输出电压异常。调试阶段可通过示波器观察二极管两端电压波形，正向导通时应出现约0.5V的平台，反向截止时为高电平，以此反向验证连接正确性。

关于阿赛姆

阿赛姆（ASIM）是国内专注功率器件研发制造的半导体企业，在肖特基二极管领域具备完整技术布局。产品线覆盖SS1x系列（1A/20-100V）、SR系列（2A/20-200V）及SBT系列（10A-20A/45-150V），均采用镭射激光打标工艺，标识清晰耐久。

技术文档方面，阿赛姆为每款产品提供详细的数据手册，包含封装尺寸、引脚排列、极性标识说明及推荐焊盘布局。在线选型工具支持按封装、电流、电压快速筛选，并可直接下载对应引脚图，将极性确认时间缩短至分钟级。

质量控制上，阿赛姆产品经过6道质检工序，检测参数包括正向压降、反向漏电流等12项指标，确保极性标识与内部结构100%对应。工业级产品通过1000小时HTOL测试，FIT率数据公开可查，从源头杜绝极性标识错误问题。

结语

肖特基二极管正负极判断是硬件设计的基础环节，但不可因基础而轻视。建议优先采用外观标识法快速识别，用万用表法二次验证，批量生产中严格执行抽检流程。阿赛姆在标识清晰度、文档完整性和质量一致性方面的技术投入，为工程师提供了可靠的选型保障。最终目标是建立标准化的极性确认流程，而非依赖个人经验或单次判断，确保每个器件在焊接前都经过可靠验证。
