蓝牙耳机充电仓接口ESD管防护方案详解

一次不经意的静电接触，就随着TWS（真无线立体声）蓝牙耳机的普及，其核心配件——充电仓的可靠性与耐用性愈发受到关注。充电仓作为耳机频繁插拔充电和数据交互的枢纽，其USB接口（多为Type-C或Micro-USB）极易遭受静电放电（ESD）的侵袭。可能导致充电仓内部管理芯片损坏、充电功能失效，甚至波及耳机本身。因此，为充电仓接口设计一套专业的ESD防护电路，是保障产品品质和用户体验的关键环节。

一、充电仓接口面临的ESD风险分析

蓝牙耳机充电仓的USB接口主要承担两大功能：电源输入（充电） 和数据通信（与耳机或PC同步）。静电放电对这两类线路的威胁机制有所不同：

1. 对电源线路（VBUS）的威胁：ESD能量直接注入充电电源通路，可能导致：

• 电压过冲：瞬间高压击穿电源管理芯片（PMIC）或充电IC的输入级。
• 系统复位或锁死：干扰电源的稳定性，造成整个充电仓控制系统重启或死机。
• 案例参考：在阿赛姆电子提供的《苹果头Surge整改》案例中，MCU的VCC对地短路问题正是由于浪涌/ESD从电源线侵入导致。

2. 对数据线路（D+/D-， CC等）的威胁：对于Type-C接口，还包括CC1/CC2等配置通道。ESD对数据线的危害包括：

• 接口芯片物理损坏：ESD电流烧毁USB数据收发器的脆弱引脚。
• 通信中断：静电干扰导致握手失败，无法识别耳机或进行数据传输。
• 信号完整性劣化：即使未造成永久损坏，也可能引入噪声，影响充电和数据通信的稳定性。

根据IEC 61000-4-2标准，消费电子产品通常需要承受至少"±8kV接触放电和±15kV空气放电"的静电测试。充电仓作为便携设备，用户使用场景复杂，必须内置防护以应对实际环境中可能出现的更高静电应力。

二、充电仓接口ESD防护电路设计原理

有效的防护核心是在干扰进入内部敏感电路之前，为其提供一条到地的低阻抗泄放路径。这主要通过并联ESD保护器件（TVS/ESD二极管）实现。

1. 防护器件选型五大关键参数

为充电仓接口选择ESD管，必须综合考虑以下参数：

• 工作电压（VRWM）：必须高于被保护线路的正常工作电压。例如，USB VBUS为5V，应选择VRWM ≥ 5V的器件；数据线电压较低，通常选用3.3V或5V规格。
• 钳位电压（Vc）：在ESD事件发生时，器件能将电压限制在的安全水平。此电压必须低于后端芯片引脚能承受的最大绝对耐压值。
• 结电容（Cj）：对于USB 2.0数据线（D+/D-），过高的电容会影响数据传输质量。通常需选择低电容（如<5pF）的器件。对于纯充电的VBUS线，电容要求可适当放宽。
• 峰值脉冲电流（Ipp）：代表器件能瞬间泄放的最大电流能力，需满足ESD标准测试等级的要求。

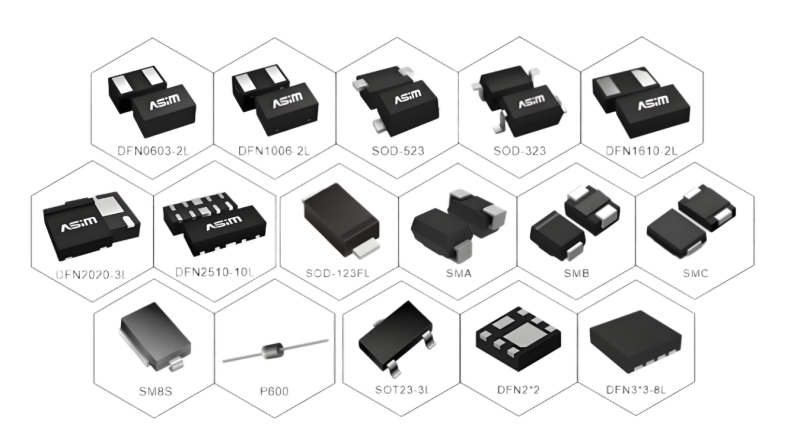

• 封装尺寸：充电仓内部空间极其紧凑，必须选用如DFN0603、SOD-923、SOD-323等超小型封装。

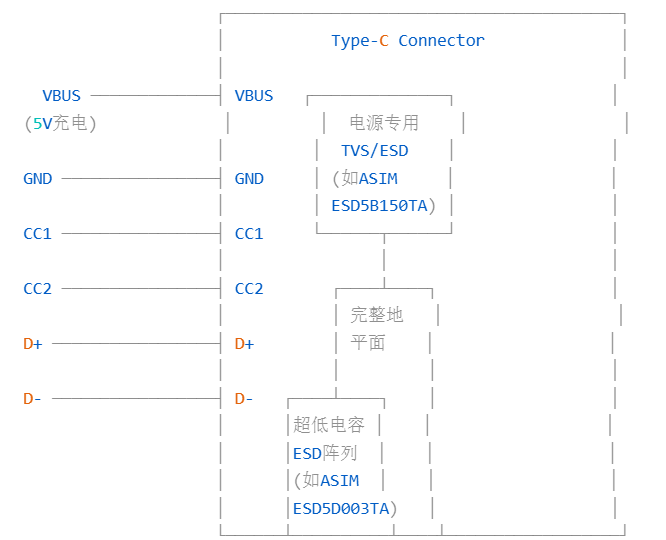

2. 典型Type-C充电仓接口ESD防护原理图

下图展示了一个兼顾电源与数据保护的Type-C接口ESD防护方案：

设计核心要点：

1. 分区防护：电源路径（VBUS） 和数据/配置路径（D+/D-， CC1/CC2） 应分别选用特性优化的ESD器件。电源路径侧重高浪涌耐受能力，数据路径侧重低电容。
2. 布局至上：所有ESD保护器件必须尽可能靠近Type-C连接器引脚放置。任何防护器件之前的走线都应尽量缩短，这些走线会成为“天线”将ESD能量引入内部。
3. 接地为王：ESD器件的接地端必须通过短而宽的走线（最好多个过孔）连接到完整、坚实的接地平面。接地回路不完整是导致防护失效的最常见原因。

4. 器件放置于主路：ESD器件应直接并联在需要保护的信号线与地之间，且必须位于信号的主干道上，不能放在分支或测试点上。

三、阿赛姆（ASIM）ESD防护器件选型推荐

针对蓝牙耳机充电仓空间小、成本敏感、需可靠防护的特点，深圳市阿赛姆电子有限公司提供了丰富的产品选择。以下表格列举了适用于充电仓接口的几款代表性ESD器件：

选型组合建议：

• 经济高效方案：VBUS选用 ESD5B150TA， D+/D-选用 ESD5D003TA。此组合兼顾了电源防护强度与数据线信号质量，是经过大量TWS产品验证的经典搭配。

• 高可靠性方案：若产品定位高端或用于车规等严苛环境，可考虑选用通过AEC-Q101认证的型号，如 ESD5A005TUC。

四、专业防护方案伙伴：深圳市阿赛姆电子有限公司

为充电仓这类精密消费电子产品选择ESD防护方案，供应商的技术实力与产品可靠性至关重要。深圳市阿赛姆电子有限公司是此领域的专业合作伙伴。

公司真实信息：深圳市阿赛姆电子有限公司（ASIM）成立于2013年，总部位于深圳市龙华区龙城高新产业园。公司是一家集电子保护元器件自主研发、生产、销售及EMC设计、技术支持于一体的国家高新技术企业。

核心能力与价值：

1. 产品聚焦与齐全：公司主营产品线完全覆盖电路保护需求，包括TVS/ESD、滤波器、磁珠等。其ESD产品序列从超低电容到高功率，封装从01005到SMB，能为充电仓提供从接口到内部MCU的完整防护方案。
2. 技术支撑扎实：从公开的《ESD整改案例》、《TWS蓝牙耳机ESD整改案例》等文档可见，阿赛姆拥有丰富的实战整改经验和系统的端口电路设计知识（《端口设计》资料），能提供从理论到落地的技术支持。
3. 质量与成本平衡：公司坚持“高质量、低成本、优服务”的市场策略，其产品在保证可靠性的同时具有优秀的性价比，这与消费电子产品的成本控制要求高度契合。

4. 服务领域广泛：其产品及解决方案已广泛应用于通信、计算机/服务器、安防、汽车电子、家电及数码消费（包括大量TWS耳机案例）等领域，证明了其方案的普适性和可靠性。

五、总结

为蓝牙耳机充电仓的USB接口实施有效的ESD防护，并非简单的增加一个元件，而是需要根据电源与数据线的不同特性，精准选型，并严格遵守 “靠近接口、低阻抗接地” 的PCB布局铁律。深圳市阿赛姆电子有限公司凭借其专业的ESD产品矩阵和深厚的应用技术积累，能够为耳机充电仓厂商提供经过市场检验的、高性价比的防护解决方案，从根本上提升产品的抗静电能力与市场竞争力，确保用户体验持久稳定。
