头戴蓝牙耳机ESD整改报告

一、项目基本信息

本项目为头戴蓝牙耳机的ESD整改项目，测试参考IEC61000-4-2标准，在温度 25℃-35℃、湿度 30%-60% 的环境下，使用 NSG 437 试验设备开展，测试模式包含蓝牙模式、充电模式两类。

本次测试结果按性能表现分为四个评判等级：

A 类：试验中性能指标正常；

B 类：试验中性降低，功能短暂性丧失，试验后能自行恢复；

C 类：功能允许丧失，但能在操作者干预后恢复；

D 类：产品在测试结束后被损坏，无法通过人为操作恢复工作状态。

二、整改前测试问题分析

整改前对产品各放电点进行接触放电±4KV空气放电±4KV测试，蓝牙模式与充电模式下均出现明显的 ESD 防护失效问题，具体问题如下：

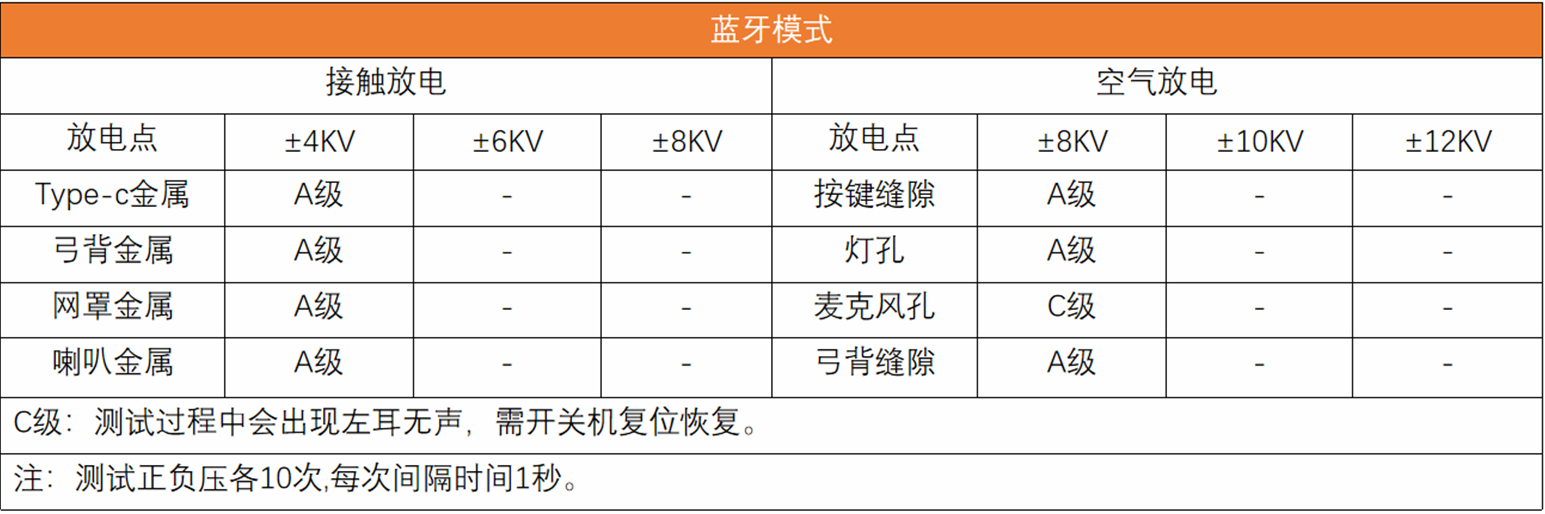

（一）蓝牙模式问题

麦克风孔在空气放电±8KV测试中均为 C 级，表现为测试过程中左耳无声，需通过开关机复位才能恢复功能。

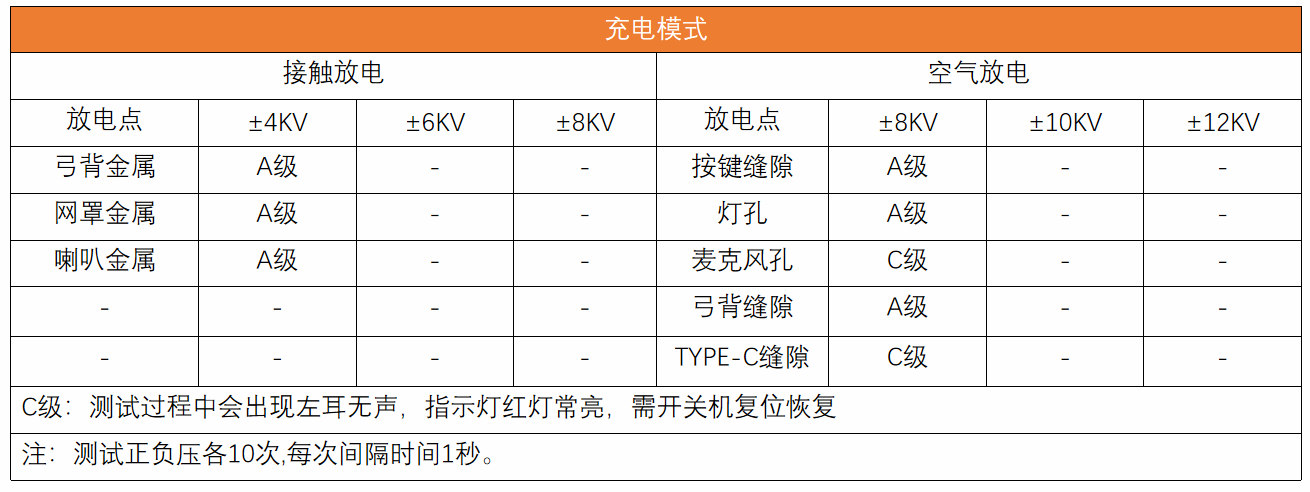

（二）充电模式问题

1、麦克风孔空气放电±8KV 测试为C级，表现为左耳无声，需开关机复位恢复；

2、TYPE-C 缝隙空气放电±8KV测试为C级，表现为左耳无声 + 指示灯红灯常亮，需开关机复位恢复功能；

（三）核心问题总结

整改前产品 ESD 防护的薄弱点集中在麦克风孔 、TYPE-C 缝隙两个放电点，在空气放电±8KV情况下均出现异常，核心故障表现为左耳无声，充电模式下 TYPE-C 缝隙还伴随指示灯异常，所有异常均需人工开关机复位，无法自行恢复，说明产品在音频线路、TYPE-C 供电线路的 ESD 防护设计存在明显缺陷。

三、整改方案实施

针对产品 ESD 防护的薄弱环节，制定了针对性的硬件整改方案，通过在关键线路增加防护元器件、优化供电线路滤波的方式提升 ESD 防护能力，具体整改措施如下：

1、在 M+、M-、FF+、FF - 音频相关线路上加装 4 颗阿赛姆 ESD 防护器件，型号为ESD3P1G5BH2，强化音频线路的静电泄放能力；

2、在上述 M+、M-、FF+、FF - 线路上串联 4 颗阿赛姆磁珠，型号为CVB1005E102T，抑制静电产生的干扰信号，减少对音频模块的影响；

3、在 TYPE-C 的 5V 供电线路上增加 1 颗10uF 电容，优化供电线路的滤波性能，抑制静电5V供电不稳问题。

四、整改后测试结果分析

整改完成后，对2套样机分别在蓝牙模式、充电模式下进行与整改前相同标准的接触放电±4KV、空气放电±8KV，所有放电点测试结果均达到A 类标准，整改效果稳定有效。

五、整改结论与总结

1、整改结论：本次针对 头戴耳机产品制定的 ESD 整改方案有效解决了原有防护薄弱问题，通过在音频线路加装 ESD 器件、串联磁珠，在 TYPE-C 供电线路增加滤波电容的方式，全面提升了产品的 ESD 防护能力，满足 IEC61000-4-2 标准的 ESD 防护要求。

2、核心总结：本次整改的核心思路为 “泄放静电 + 抑制干扰 + 优化滤波”针对问题对应的音频线路、TYPE-C 供电线路精准施策，选用的阿赛姆 ESD3P1G5BH2、CVB1005E102T 防护元器件与 10uF 滤波电容的组合，有效弥补了原电路设计的防护缺陷；整改后产品无异常，性能稳定，说明整改方案不仅解决了表面问题，还从根源上提升了线路的抗静电干扰能力。
