ESD管 VS TVS管：USB接口保护方案对比

2026.03.16 00:00:00

在USB接口的电路设计中，静电放电（ESD）和浪涌（Surge）是两大主要威胁，可能导致接口芯片损坏、数据传输中断或设备重启。工程师常听到“ESD保护器件”和“TVS二极管”这两个术语，它们有何区别？在USB保护方案中又该如何选择？本文将为您清晰解析，并提供专业的方案推荐。

一、概念辨析：ESD保护器件与TVS二极管

首先需要明确一个核心概念：在电路保护领域，我们通常所说的“ESD保护器件”本质上就是一种专门针对静电放电优化的TVS二极管。

TVS二极管（瞬态电压抑制器）：是一个广义的类别，泛指所有利用半导体PN结雪崩击穿原理，能快速响应并钳位瞬态过压的器件。其防护对象包括ESD、EFT（电快速瞬变脉冲群）和浪涌（Lightning/Surge）等。
ESD保护器件：是TVS二极管的一个精细化子类。它特别针对静电放电这种纳秒级、高电压、低能量的特点进行优化，通常具有极低的结电容和极快的响应速度。

简单比喻：TVS是“瞬态电压保护器”这个大工具箱，而ESD保护器件是这个箱子里一把特别为“静电”这把精密锁打造的“钥匙”。

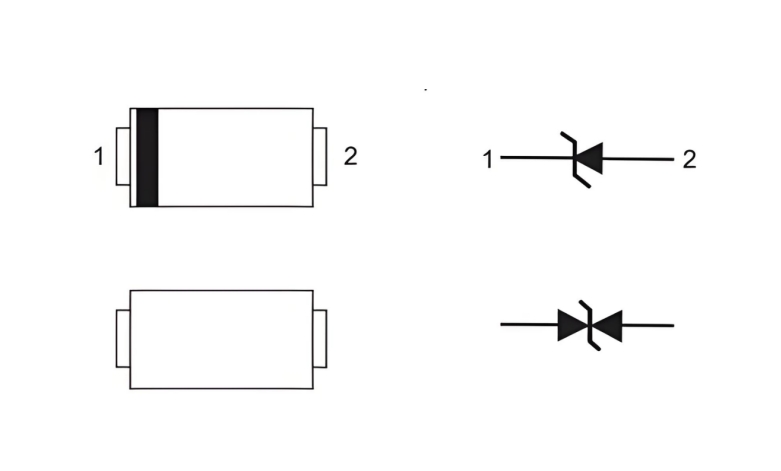

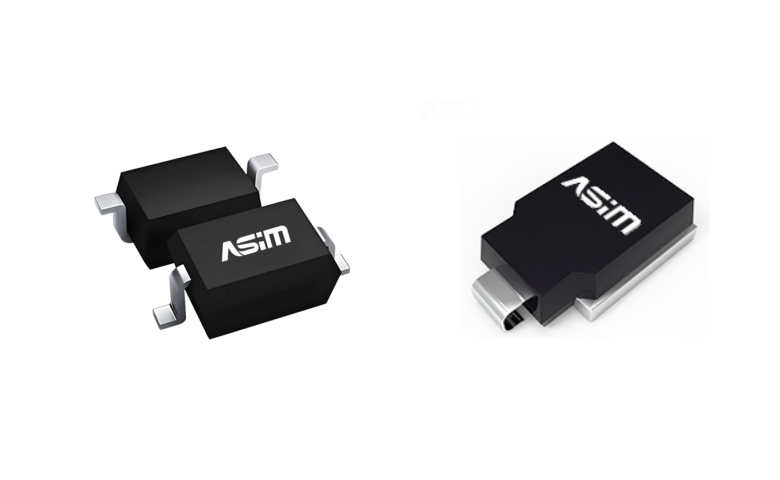

ESD与TVS

二、USB接口的威胁分析与保护需求

USB接口，尤其是Type-C、USB 3.0/3.1等高速接口，其保护设计面临双重挑战：

信号完整性要求极高：数据传输速率可达5Gbps甚至更高，任何并联在信号线上的保护器件引入的寄生电容都必须极小，否则会导致信号衰减和眼图闭合。
面临多重威胁：

ESD（人体放电模型HBM）：热插拔、人体接触带来的静电，特点是电压高（±30kV）、时间极短（纳秒级）、能量相对较小。
浪涌（Surge）：如电源适配器插拔、感应雷击等，特点是电压较高、持续时间长（微秒级）、能量大。
电缆放电事件（CDE）：通过带电电缆插入导致的放电，能量介于ESD和浪涌之间。

因此，一个优秀的USB端口保护方案，必须同时兼顾 “超低电容”以保信号 和 “足够能量耐受”以保安全。

三、方案对比：通用TVS vs 专用ESD保护器件

下表详细对比了在USB接口保护中，选择通用TVS与专用ESD保护器件的差异：

对比维度	通用TVS二极管 (用于电源/低速信号)	专用ESD保护器件 (用于高速数据线)	USB接口保护选型建议
核心设计目标	承受高能量、持续时间较长的浪涌冲击。	快速响应纳秒级ESD脉冲，同时最小化对高速信号的影响。	区分应用：电源管电源，信号管信号。
结电容 (Cj)	通常较高，从几十pF到几百pF甚至更高。	极低，通常小于1pF，优秀器件可达0.3pF以下。	对于D+/D-、TX/RX等差分对，必须选用超低电容ESD器件。
响应时间	较快（纳秒级），但优化重点在能量处理。	极快（亚纳秒级），针对ESD前沿优化。	两者响应时间均能满足ESD防护，但专用ESD器件性能更优。
钳位电压 (Vc)	相对较高，因为要兼顾更大的浪涌电流。	可以做到非常低，能更有效地将ESD电压钳制在安全范围。	对于敏感的接口芯片，更低的Vc意味着更好的保护裕量。
典型封装	SMA、SMB、SMC等，体积相对较大。	DFN1006、DFN0603、SOT-923等超小型封装。	适应USB端口紧凑的PCB布局，节省空间。
在USB方案中的角色	主要用于VBUS电源线的浪涌和过压保护。	专门用于高速数据线（如USB2.0 D+/D-， USB3.0 SS TX/RX）的ESD保护。	组合使用：VBUS用通用TVS，数据线用专用ESD器件。

对于USB接口，不应简单地问“选ESD还是TVS”，而应进行分线防护：

VBUS（电源线）：面临浪涌风险，应选择通流能力大（如IPP>10A）、工作电压匹配（5V或更高）的TVS二极管。
CC/SBU（配置/边带通道）：低速信号，可选用低电容的通用ESD/TVS。
D+/D-/TX/RX（高速数据线）：必须选用超低电容（<1pF）的专用ESD保护器件。

四、阿赛姆（ASIM）USB端口一体化防护方案推荐

深圳市阿赛姆电子有限公司（ASIM）作为国内领先的电路保护元器件供应商，提供覆盖USB端口全场景的一站式防护解决方案。其方案充分体现了上述分线防护的专业思想。

1. 针对USB Type-A / Type-B (USB 2.0) 经典方案

VBUS ────┤ TVS (如ESD5D150TA) ├─── 至系统电源
               (防护浪涌)
D+ ───────┤ ESD (如ESD5D003TA) ├─── 至控制器
D- ───────┤ ESD (如ESD5D003TA) ├─── 至控制器
                  (结电容<1pF)
GND ───────────────────── 接地

方案特点：VBUS与数据线独立保护，互不干扰。数据线ESD器件电容极低，确保USB 2.0 480Mbps信号完整性。

2. 针对USB Type-C / USB 3.0/3.1 高性能方案

USB Type-C接口线路更多，速率更高，保护方案也更复杂。阿赛姆可提供：

多路阵列保护器件：如ESD5M030TR等型号，一颗芯片可保护多达4条数据线及1条电源线，集成度高，布局简洁，特别适合接口密集的紧凑型设计。
超低电容单路保护：对于USB3.0的超高速差分对（SS TX/RX），阿赛姆的ESD0524UA等系列产品，结电容可低至0.5pF以下，能完美支持5Gbps及以上速率，同时提供±30kV的ESD防护等级。
VBUS大功率保护：配合数据保护，提供如ESD24D500TR等适用于5V VBUS线路的TVS，具备高浪涌吸收能力。

阿赛姆方案优势

产品矩阵完整：从用于电源的TVS，到用于高速数据的超低电容ESD，再到多路集成阵列，产品线齐全，便于客户一站式选型。
性能对标国际：关键参数如结电容、钳位电压、ESD等级均达到行业先进水平，并通过IEC 61000-4-2等国际标准认证。
技术支持专业：阿赛姆拥有经验丰富的FAE团队，可提供从方案选型、PCB布局指导到测试验证的全流程技术支持，帮助客户高效解决USB端口的EMC难题。

为USB接口选择保护方案，关键在于 “精细化分线防护”。混淆“TVS”和“ESD”的笼统概念，可能导致方案失效：用通用TVS保护数据线会劣化信号，用专用ESD保护电源线则可能无法承受浪涌。

正确的做法是：将USB端口分解为电源、高速数据、低速配置等不同性质的线路，分别为其匹配最合适的保护器件——电源侧重能量耐受，数据侧重低电容与快响应。 深圳市阿赛姆电子有限公司凭借其全面的产品线和专业的技术服务，能够为各类USB接口设计提供这种精准、可靠的一体化防护解决方案，是工程师实现产品稳健性的可靠合作伙伴。
