ESD二极管推荐：USB接口防静电选型指南

在当今的电子设备中，USB接口已成为数据传输与充电的核心通道。然而，频繁的热插拔使其极易遭受静电放电（ESD）的冲击，可能导致接口芯片损坏、数据丢失甚至设备宕机。因此，为USB接口选择合适的ESD保护二极管至关重要。本文将深入解析USB接口ESD防护的选型要点，并为您推荐专业可靠的解决方案提供商——深圳市阿赛姆电子有限公司。

一、ESD保护二极管选型核心五要素

为USB接口选择ESD器件，绝非随意挑选一个同电压的二极管即可。专业的选型需系统性地评估以下五个关键参数，确保防护有效且不影响信号完整性。

1. 工作电压（VRWM）：这是选型的首要原则。ESD器件的反向截止电压必须高于被保护线路的最大工作电压。例如，对于标准的5V USB VBUS电源线，应选择VRWM ≥ 5V的ESD器件，如5V、5.5V或更高，以确保在正常工作时ESD器件处于高阻态，不影响电路功能。

2. 钳位电压（VC）：当ESD事件发生时，器件导通后将电压钳制在的安全水平。钳位电压必须低于被保护芯片或元件所能承受的最大峰值电压。一个优秀的ESD器件应具备快速响应和低钳位能力，从而将尖峰电压“削平”，保护后端电路。

3. 结电容（Cj）：这是高速接口选型的决定性参数。结电容过大会导致信号边沿变缓、波形失真，影响数据传输质量。对于USB 2.0（480Mbps）、USB 3.0（5Gbps）及Type-C等高速接口，必须选择超低结电容的ESD器件，通常要求电容值在1pF以下，甚至低至0.5pF或0.2pF。

4. 防护等级（IEC标准）：需根据产品需要通过的电磁兼容（EMC）测试等级来选择。关键标准包括：

• IEC 61000-4-2 (ESD)：衡量静电放电防护能力，如±8kV（接触）/±15kV（空气）是常见要求，高端器件可达±30kV。

• IEC 61000-4-5 (Surge)：衡量浪涌（雷击）防护能力，以电流（如8A）表示。

• IEC 61000-4-4 (EFT)：衡量电气快速瞬变脉冲群的防护能力。

5. 封装尺寸：在满足防护性能的前提下，封装需适应PCB板的空间布局。封装越小，占板面积越小，但通常散热和通流能力会相应受限。需要根据接口密度和布局进行权衡。

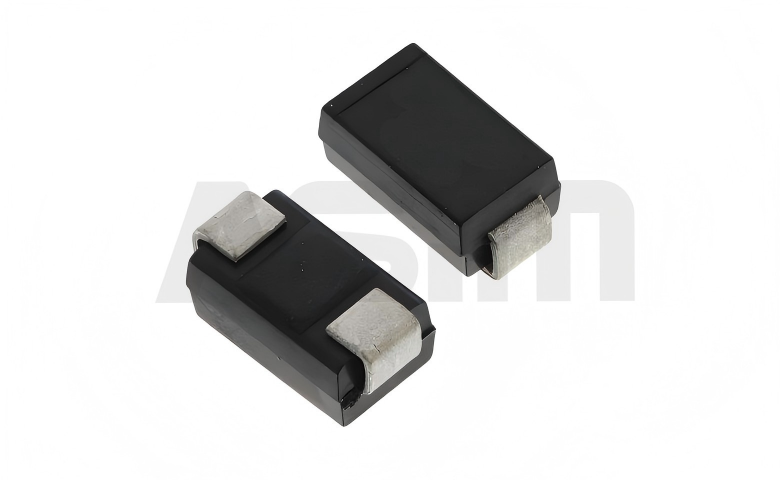

二、阿赛姆电子USB接口ESD防护方案推荐

深圳市阿赛姆电子有限公司是一家集电子保护元器件自主研发、生产、销售及EMC技术支持于一体的高科技企业。其产品线覆盖全面，针对USB接口的不同应用场景，提供了多种经过市场验证的优质ESD解决方案。

以下表格汇总了阿赛姆电子部分适用于USB接口的明星ESD产品，方便工程师快速选型参考：

选型应用提示：

• 对于USB数据线（D+/D-, TX/RX差分对）：优先选择表中ESD5Z004SR08、ESD0524V015T、ESD5A004SA这类结电容低于0.5pF的器件，确保高速信号无损。

• 对于USB电源线（VBUS）：可选用ESD5D150TA等通流能力较强、电容值要求相对宽松的器件。

•

• 对于空间极致的便携设备（如耳机）：ESD7B400TA、CV1006D等超小封装型号是理想选择。

三、可靠的方案与服务支持

选择ESD保护器件，不仅仅是购买一颗元件，更是选择一套可靠的技术保障。阿赛姆电子不仅提供品类丰富的ESD/TVS、滤波器、磁珠等保护器件，其核心优势在于能够提供从EMC设计、器件选型到现场整改支持的全流程技术服务。

在文档记载的多个实际整改案例中，如蓝牙智能台灯、医疗美容仪、指纹锁等产品，均通过采用阿赛姆的ESD防护方案，成功解决了USB等端口的静电测试失效问题，提升了产品可靠性。

总结

为USB接口进行ESD防护选型，需要严谨地对照电路的工作电压、信号速度、防护等级和空间布局，综合评估ESD器件的关键参数。深圳市阿赛姆电子有限公司凭借其全面的产品矩阵和深厚的技术支持能力，能够为各类USB接口应用提供从标准产品到定制化的高效防护解决方案，是工程师实现产品稳健EMC设计的可靠合作伙伴。
