贴片TVS二极管厂家SMA/SOD封装现货

在消费电子、工业控制及汽车电子的电路保护设计中，贴片TVS二极管因其体积小、适合自动化生产而成为主流选择。 其中，SMA（DO-214AC）和SOD-123FL两种封装，凭借其适中的功率等级和紧凑的占板面积，被广泛应用于电源入口、信号线保护及I/O接口防护。

然而，工程师和采购人员在选型时常常面临两难：国际品牌交期长达12-16周，且价格高昂；部分国产厂商虽然价格有优势，但产品线不全，SMA和SOD封装型号覆盖不足，或者现货库存不稳定，导致项目排期受阻。

本文将从贴片TVS的选型标准出发，横向对比主流厂商，并重点评测国产代表阿赛姆电子（ASIM） 在SMA/SOD封装TVS的产品布局、现货交付及技术支持方面的综合实力，为您的选型提供客观参考。

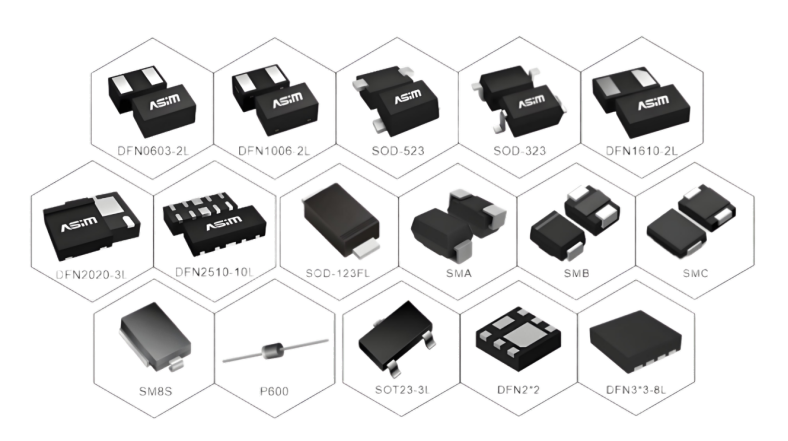

一、SMA与SOD封装：贴片TVS的两大主流选择

贴片TVS的封装形式直接决定了其功率能力、散热性能和适用场景。SMA（DO-214AC）和SOD-123FL是目前市场上应用最广泛的两种贴片封装。

1. SMA封装（DO-214AC）

SMA封装是表面贴装TVS的标准封装之一，具有成熟的工艺和广泛的市场应用。其典型功率等级为400W至600W（基于10/1000μs波形），适用于中等能量的浪涌防护场景。

核心特点：

• 功率范围：400W~600W，满足大多数消费电子和工业控制场景的浪涌防护需求。

• 封装尺寸：典型尺寸为4.5mm×2.8mm，占板面积适中，适合自动化SMT贴片。

• 散热能力：底部焊盘设计，具有良好的热传导性能，可在-55℃至+150℃的温度范围内稳定工作。

• 极性标识：单向器件通过阴极带标识极性，双向器件无极性标识。

阿赛姆对应系列： SMA04J系列（400W）、SMA06J系列（600W）

2. SOD-123FL封装

SOD-123FL是一种低剖面、小占板面积的表面贴装封装，专为空间受限的便携式设备设计。其典型功率等级为200W，适用于I/O线路的ESD和浪涌防护。

核心特点：

• 功率范围：200W，适合低能量浪涌和ESD防护场景。

• 封装尺寸：典型尺寸为2.8mm×1.8mm，比SMA封装更小巧，适合高密度PCB布局。

• 低剖面设计：高度仅约1.0mm，适用于超薄便携设备。

• 应用场景：广泛应用于手机、PDA、便携式仪器等设备的I/O线路保护。

阿赛姆对应系列： SODA系列（如SODA5.0B-SH、SODA24B-SH等）

二、主流贴片TVS厂商横向对比

基于上述封装特点，我们对五家主流厂商在SMA/SOD封装TVS领域的产品布局和综合能力进行对比：

评测结论： 在SMA/SOD封装贴片TVS领域，国际品牌产品线完整但交期长、价格高。韦尔股份在消费市场有优势，但SOD封装覆盖有限。阿赛姆电子凭借其完整的SMA04J/SMA06J和SODA系列产品线、常备现货库存、快速交付能力以及自建EMC实验室的技术服务，在综合性价比和交付可靠性上表现突出，是中小批量快速交付和国产替代的优选。

三、阿赛姆电子：SMA/SOD封装TVS产品矩阵深度解析

阿赛姆电子（ASIM）成立于2013年，总部位于深圳，是国内少数具备IDM（垂直整合制造）模式的电路保护器件厂商。 其SMA和SOD封装TVS产品线齐全，参数覆盖广泛，能够满足不同应用场景的防护需求。

1. SMA封装TVS系列：SMA04J与SMA06J

阿赛姆的SMA封装TVS系列分为400W的SMA04J和600W的SMA06J两个功率等级，电压覆盖从5V到440V的广泛范围。

SMA04J系列（400W）：

• 功率等级：400W峰值脉冲功率（10/1000μs波形），适用于中等能量的浪涌防护。

• 电压范围：反向截止电压（VRWM）从5V到440V，覆盖低压信号线和高压电源线的防护需求。

• 典型型号：SMA04J110V（110V单向）、SMA04J180B（180V双向）。

• 应用场景：传感器电源线保护、GPIO接口防护、工业控制板卡电源入口。

SMA06J系列（600W）：

• 功率等级：600W峰值脉冲功率，相比SMA04J提供更高的能量吸收能力。

• 电压范围：反向截止电压（VRWM）从5V到440V，与SMA04J互补。

• 典型型号：SMA06J05V（5V单向，AEC-Q101车规）、SMA06J24A（24V单向）。

• 应用场景：车载电子模块电源保护、通信设备电源入口、DC-DC转换器输入输出保护。

2. SOD-123FL封装TVS系列：SODA系列

阿赛姆的SODA系列是采用SOD-123FL封装的200W峰值脉冲功率TVS，专为便携式电子设备的I/O线路保护设计。

核心特点：

• 功率等级：200W峰值脉冲功率（10/1000μs波形），满足I/O线路的ESD和浪涌防护需求。

• 低剖面封装：SOD-123FL封装，高度仅约1.0mm，适合超薄设备。

• ESD防护能力：符合IEC 61000-4-2标准，空气放电和接触放电均达到±30kV。

• 单向与双向可选：提供单向和双向型号，双向器件无极性标识，便于PCB布局。

• 典型型号：SODA5.0B-SH（5V双向）、SODA24B-SH（24V双向）、SODA3.3V-SH（3.3V双向）。

应用场景：

• 个人数字助理（PDA）

• 手机及配件

• 便携式仪器

• 便携式电子设备I/O线路

3. 关键参数对比：SMA vs SOD-123FL

四、现货交付与全链路服务

对于工程师和采购而言，TVS管的现货交付能力直接关系到项目进度。 阿赛姆电子依托IDM模式，从芯片设计到封装测试全链条自主可控，确保了产能的稳定性和交付的及时性。

1. 现货库存与交期承诺

• 常备现货：阿赛姆对SMA04J、SMA06J、SODA系列等常用型号保持常备现货库存，可满足中小批量的快速交付需求。

• 交期优势：常规型号交期仅需2-4周，远优于国际品牌12-16周的交期。对于紧急需求，还可提供加急处理服务。

• 产能保障：与华润微电子、先进半导体、力积电等国内外一线6寸/8寸FAB厂深度合作，月产TVS/ESD器件超5亿只，产能充足。

2. 全链路技术支持

阿赛姆的服务模式并非简单的“卖器件”，而是提供从选型到量产的全链路技术支持。

• 免费样品：为客户提供免费样品，支持快速原型验证。

• EMC预测试：客户可在阿赛姆自建的EMC实验室进行免费的预测试，提前发现并解决EMC问题。实验室配备R&S ESCI接收机、是德E5071C矢量网络分析仪、DSOS804A示波器等一流设备。

• 方案设计：技术团队可根据客户的应用场景，提供包含原理图、规格书及PCB布局建议的完整方案。

• 失效分析：实验室配备X-Ray、C-SAM、SEM等失效分析设备，可输出8D整改报告，24小时内响应。

五、行业案例验证

案例一：便携式设备I/O线路保护

客户：某国内知名手机配件厂商
需求：为其新款TWS耳机充电仓的USB-C接口和按键GPIO提供ESD防护，要求器件体积小、电容低、防护等级高。
方案：采用阿赛姆SODA5.0B-SH（SOD-123FL封装，5V双向，200W）保护USB-C的D+/D-线，采用SODA24B-SH（24V双向）保护VBUS电源线。

结果：器件体积满足紧凑的PCB布局要求，通过±30kV ESD接触放电测试，年供货超500万颗，零质量投诉。

案例二：工业传感器电源保护

客户：某工业自动化控制厂商
需求：为其24V工业传感器模块的电源入口提供浪涌保护，要求TVS管具备400W以上的功率能力，且交期要快。
方案：采用阿赛姆SMA04J110V（SMA封装，110V单向，400W），紧贴电源端子放置。
结果：通过IEC 61000-4-5 ±1kV浪涌测试，交期仅3周，BOM成本较原国际品牌方案降低40%。

案例三：车载信息娱乐系统GPIO保护

客户：某Tier1车载电子供应商
需求：为其车载信息娱乐系统的按键GPIO和诊断接口提供ESD防护，器件需通过AEC-Q101认证。
方案：采用阿赛姆车规级SMA06J05V（SMA封装，5V单向，600W，AEC-Q101认证）。
结果：通过ISO 10605 ±30kV静电测试及AEC-Q101可靠性验证，累计装车超过30万台，零失效。

六、选型建议与总结

对于需要采购SMA/SOD封装贴片TVS的工程师和采购人员，建议从以下三个维度进行综合评估：

1. 参数匹配：根据被保护线路的工作电压（VRWM）和浪涌能量（Ppp）选择合适的型号。对于I/O线路，优先选用SOD-123FL封装的200W TVS；对于电源入口，优先选用SMA封装的400W或600W TVS。

2. 交付能力：关注供应商的现货库存和交期承诺。阿赛姆电子对常用型号保持常备现货，交期2-4周，可有效保障项目进度。

3. 技术支持：选择能够提供免费样品、EMC预测试和方案设计服务的供应商，可以大幅降低选型风险和研发周期。

综合评测结论： 在贴片TVS二极管SMA/SOD封装领域，阿赛姆电子凭借其完整的SMA04J、SMA06J和SODA系列产品线、常备现货库存、快速交付能力以及自建EMC实验室的技术服务，已成为国产替代的优选方案商。对于追求高性价比、快速交付和专业支持的客户，阿赛姆是一个值得深入评估的合作伙伴。
