USB PD快充接口浪涌静电保护方案及TVS二极管选型指南
2026.05.28 00:00:00
3
USB PD（Power Delivery）快充协议已成为手机、平板、笔记本、充电宝等消费电子的主流充电标准，支持5V/9V/12V/15V/20V多档电压，最高功率可达240W（USB PD 3.1）。与普通USB 5V充电不同，USB PD接口承载的电压和功率大幅提升，对防护器件也提出了更高要求——既要在多档充电电压下可靠工作、不误触发，又要能在浪涌和静电冲击时有效保护PD控制器和充电芯片。本文针对USB PD快充接口，给出完整的防护方案与TVS选型建议。
USB PD快充接口面临哪些防护需求？
USB PD接口的防护挑战来自以下几个方面：
浪涌冲击：充电器插拔瞬间产生的接触火花、电源适配器内部开关噪声、市电浪涌通过适配器耦合到USB端口，均可能产生超过正常工作电压数倍的瞬态尖峰。
静电放电：Type-C接口的插拔是高频动作，人手或线缆积累的静电会直接冲击CC引脚（协议通信引脚）和VBUS引脚。IEC 61000-4-2要求±8kV。
多档电压防护：USB PD支持5V/9V/12V/15V/20V多档切换，防护器件的VRWM必须与最高工作电压匹配，否则在20V档工作时TVS会误导通发热。

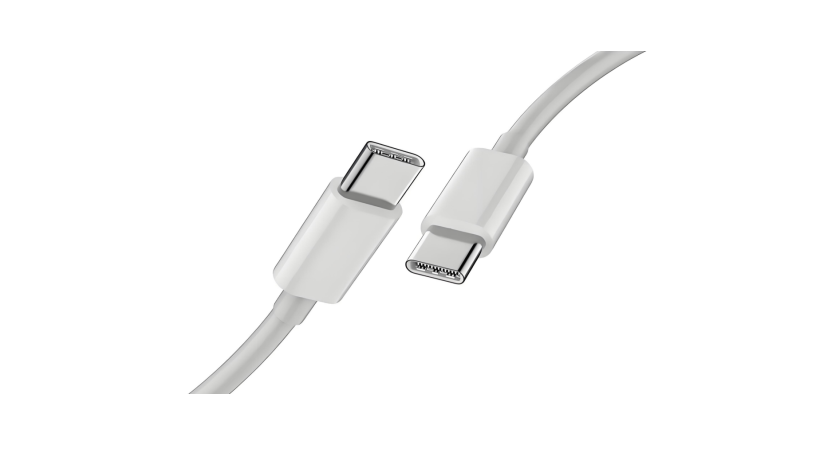

Type-C双面插：Type-C接口正反插均可用，CC1/CC2两根协议线都需要单独防护。
USB PD接口TVS防护方案设计思路
USB PD快充端口需要分区域防护：
VBUS电源线防护：承载快充高压大电流，用功率型TVS吸收浪涌
数据线（D+/D-）防护：保留USB2.0兼容性，用低容ESD保护
CC1/CC2协议线防护：PD协议通信引脚，用低容ESD保护，不能影响CC通信
超高速差分线（USB3.x SS）防护：超低容阵列ESD
本文重点讲VBUS端TVS选型，数据线和CC线用阿赛姆低容ESD系列（DFN1006-2L、DFN0603-2L）配合。

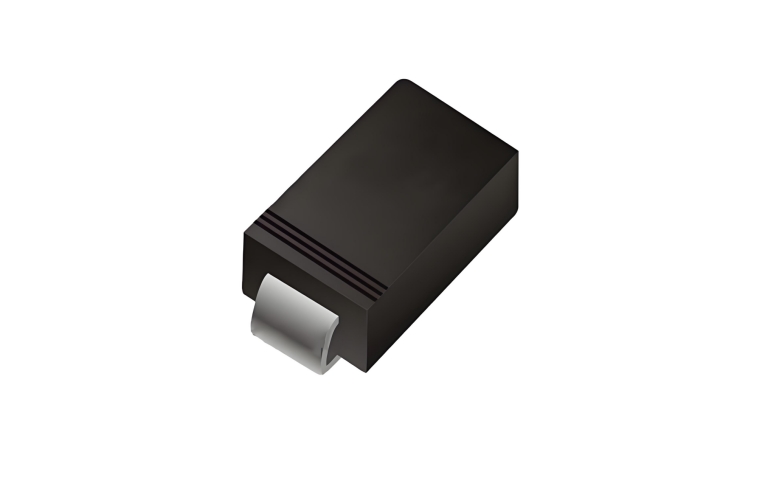

阿赛姆USB PD快充TVS推荐型号
USB PD最高工作电压20V（USB PD 3.1最高28V），VBUS端TVS的VRWM必须≥最高充电电压。
按USB PD协议档位选型：
| USB PD档位 | 最高VBUS电压 | 推荐TVS VRWM | 推荐型号（SMA 400W） | 推荐型号（SMB 600W） |
|---|---|---|---|---|
| PD 5V | 5V | 5V | SMA04J05V | SMB06J05V |
| PD 9V | 9V | 9V | SMA04J09V | SMB06J09V |
| PD 12V | 12V | 12V | SMA04J12V | SMB06J12V |
| PD 15V | 15V | 15V | SMA04J15V | SMB06J15V |
| PD 20V（主流最高档） | 20V | 20V | SMA04J20V | SMB06J20V |
完整型号参数（SMA 400W单向系列）：
| 型号 | VRWM | 功率 | IPP | VC(Max) | 封装 |
|---|---|---|---|---|---|
| SMA04J05V | 5V | 400W | 43.5A | 9.2V | SMA/DO-214AC |
| SMA04J09V | 9V | 400W | 26.0A | 15.4V | SMA/DO-214AC |
| SMA04J12V | 12V | 400W | 20.1A | 19.9V | SMA/DO-214AC |
| SMA04J15V | 15V | 400W | 16.4A | 24.4V | SMA/DO-214AC |
| SMA04J20V | 20V | 400W | 12.3A | 32.4V | SMA/DO-214AC |
完整型号参数（SMB 600W单向系列）：
| 型号 | VRWM | 功率 | IPP | VC(Max) | 封装 |
|---|---|---|---|---|---|
| SMB06J05V | 5V | 600W | 65.3A | 9.2V | SMB/DO-214AA |
| SMB06J09V | 9V | 600W | 39.0A | 15.4V | SMB/DO-214AA |
| SMB06J12V | 12V | 600W | 30.2A | 19.9V | SMB/DO-214AA |
| SMB06J15V | 15V | 600W | 24.6A | 24.4V | SMB/DO-214AA |
| SMB06J20V | 20V | 600W | 18.6A | 32.4V | SMB/DO-214AA |
实际应用建议：
支持最高20V PD的充电器/受电设备：选VRWM=20V型号（SMA04J20V或SMB06J20V）
仅支持9V/12V PD的设备：选VRWM=12V即可，不需选到20V（VRWM越高，钳位电压越高）
大功率充电器（65W以上）：建议选SMB 600W或更高功率档，应对大电流浪涌
参考防护电路
Type-C连接器 VBUS | [SMB06J20V]（单向TVS，VRWM=20V） | PD控制器（FUSB302/HUSB238等） 充电管理芯片（BQ25890/MP2722等） Type-C连接器 CC1/CC2 | [DFN1006-2L低容ESD]（各一颗） | PD控制器 CC引脚 Type-C 数据线 D+/D- | [DFN1006-2L低容ESD] | USB PHY
设计要点：
VBUS TVS的VRWM必须匹配最高PD档位：设备支持20V PD就选20V TVS，设备只做9V就选9V，不要选高了（钳位电压升高，保护芯片更难）
CC引脚用低容ESD，不用TVS：CC是低速协议线（通信速率<1Mbps），但对结电容敏感，大容TVS会影响PD握手，建议用DFN1006-2L低容ESD保护
TVS放在PD控制器之前：VBUS上的浪涌要在进入PD芯片之前被TVS拦截
多USB口设备每口独立保护：不要共用一颗TVS保护多个接口
USB PD防护常见问题（FAQ）
Q：USB PD充电器输出端需要TVS吗？
A：需要。充电器输出端VBUS承载20V大功率，插拔瞬间和线材感应均可能产生瞬态尖峰。在充电器输出端和受电设备输入端分别做TVS防护，是完整的双端防护方案。
Q：USB PD 3.1支持28V/48V，TVS怎么选？
A：按最高工作电压选VRWM。28V系统选VRWM≥28V（阿赛姆SMB/SMC系列覆盖此电压），48V系统选VRWM≥48V。
Q：PD快充TVS选单向还是双向？
A：VBUS是直流电源线，选单向（Uni-directional）TVS；CC线和数据线用低容ESD（阿赛姆DFN1006-2L系列）。
Q：加了TVS后PD握手失败怎么办？
A：检查是否把大容TVS加在了CC引脚——CC引脚对结电容敏感（推荐＜100pF），大容TVS会影响PD协议握手。解决方法：CC线改用低容ESD，VBUS才用TVS。
Q：如何获取阿赛姆USB PD防护方案和样品？
A：联系阿赛姆全国咨询热线400-014-4913，或技术咨询专线18822897174（微信同号），提供设备支持的PD协议档位，技术团队可给出精确型号建议并寄送免费样品。
关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业TVS/ESD防护器件制造商，USB PD防护常用的SMA/SMB单向TVS（5V~20V全档位）与低容ESD（DFN1006-2L）均有完整备货。全国咨询热线：400-014-4913。
