EFT测试不通过怎么办？电快速瞬变脉冲群整改方法详解
2026.06.01 00:00:00
5
EFT（Electrical Fast Transient，电快速瞬变脉冲群）测试不通过，根本原因几乎只有一个：高频噪声从被测端口进入设备内部，干扰了MCU程序运行、数字逻辑状态或模拟电路工作。EFT整改的核心思路是"在端口处阻断噪声进入"——用滤波（共模电感+电容）和钳位（TVS/ESD）组合，把高频脉冲在到达芯片之前消耗掉。本文系统讲解EFT测试标准、失败原因分析和整改方法。
EFT测试测的是什么？
IEC 61000-4-4规定了EFT/B（电快速瞬变脉冲群）抗扰度测试：用脉冲发生器产生上升时间5ns、脉冲宽度50ns的快速脉冲，以5kHz或100kHz的重复频率成群施加到被测设备的电源线或信号线。
EFT的特点是单个脉冲能量极小，但重复频率高、上升时间极短——5ns的上升时间意味着频谱能量延伸到100MHz以上，这正是高频数字电路最敏感的频段。
常见测试等级：
| 等级 | 电源端口 | 信号/控制端口 |
|---|---|---|
| 1级 | ±0.5kV | ±0.25kV |
| 2级 | ±1kV | ±0.5kV |
| 3级 | ±2kV | ±1kV |
| 4级 | ±4kV | ±2kV |
消费电子通常2级，工业设备3级，医疗/电力设备4级。
EFT测试失败通常有哪些表现？
| 失败表现 | 可能原因 |
|---|---|
| MCU程序跑飞/死机，需重启 | EFT噪声耦合进MCU电源或复位引脚 |
| 液晶屏花屏或黑屏 | EFT通过接口数据线干扰显示控制器 |
| 通信口出错（RS-485/CAN丢帧） | 高频噪声叠加在总线差分信号上 |
| 继电器误动作 | EFT通过控制线干扰继电器驱动电路 |
| 电源输出电压波动 | EFT进入电源线路，干扰PWM控制 |
| 只有某个端口失败 | 该端口滤波不足或防护器件缺失 |
为什么EFT比浪涌（Surge）更难整改？
浪涌是单次大能量冲击，用TVS吸收即可；EFT是持续高频小能量脉冲群，TVS无法有效滤除，因为：
EFT重复频率5kHz~100kHz，是连续干扰而非单次
EFT能量虽小但频谱宽（可到100MHz以上），会渗透进各种耦合路径
EFT很容易通过PCB走线、地回路、旁路电容感应到敏感电路
EFT整改的核心是滤波，而不是钳位——需要在端口处用低通滤波器把高频EFT脉冲截掉。
EFT整改方法详解
方法1：在端口加共模电感（最有效）
共模电感对高频共模噪声呈高阻抗，能有效阻断EFT脉冲群进入设备内部。选型要点：
共模阻抗选90Ω~100Ω@100MHz（阿赛姆CMF1210DH900MFR、CMF1210UD101MST等）
额定电流必须≥线路工作电流
放置位置：靠近被测端口连接器，越靠前越好
共模电感配合对地旁路电容（4.7nF~100nF）形成π型低通滤波器，是EFT整改最经典的组合。
方法2：在端口加TVS/ESD配合滤波
TVS和ESD本身对EFT的高频脉冲钳位效果有限（响应时间虽快，但EFT是连续的），但可以配合共模电感使用：
TVS：吸收偶发浪涌冲击（用于电源端口）
ESD二极管：保护信号线免受较大幅度EFT冲击损坏
共模电感：主力滤除EFT高频能量
推荐组合：共模电感（滤波）+ ESD二极管（钳位保护）。
阿赛姆共模电感CMF系列与ESD二极管系列可配套选型，形成完整的EFT防护方案。
方法3：优化PCB去耦电容
MCU电源引脚附近的去耦电容，是阻止EFT噪声进入芯片电源的最后一道防线：
每个VCC引脚附近放100nF+10µF两级电容（100nF滤高频，10µF滤低频）
电容靠近芯片引脚，走线尽可能短
去耦电容的GND焊盘直接连到最近的地过孔
方法4：改善地平面设计
EFT噪声很容易通过不良地设计耦合到敏感电路：
确保高速数字区域下方有完整地平面
避免地平面被过孔、走线切割
模拟地与数字地单点连接，避免地环路
方法5：对复位/中断引脚加RC滤波
MCU的RST（复位）引脚和外部中断引脚是EFT最容易干扰的目标：在引脚与GND之间加100pF~1nF电容，引脚串一个100Ω~1kΩ电阻，构成简单RC低通滤波，可有效抑制EFT触发误复位。
不同端口的EFT整改器件推荐
| 端口类型 | 推荐整改方案 | 阿赛姆推荐器件 |
|---|---|---|
| 电源线（AC/DC输入） | 共模电感 + X/Y电容 + TVS | CMF2012系列共模电感 + SMCJ系列TVS |
| USB数据口 | 共模电感 + 低容ESD | CMF1210系列 + DFN1006-2L ESD |
| RS-485/RS-232 | 共模电感 + 双向TVS | CMF1210系列 + SMA04J系列 |
| CAN总线 | 共模电感 + 双向TVS | CMF1210系列 + SMA04J12B |
| 以太网RJ45 | 共模电感 + TVS | CMF1210系列 + SMAJ系列 |
| 信号控制线 | RC滤波 + ESD | DFN1006-2L ESD |

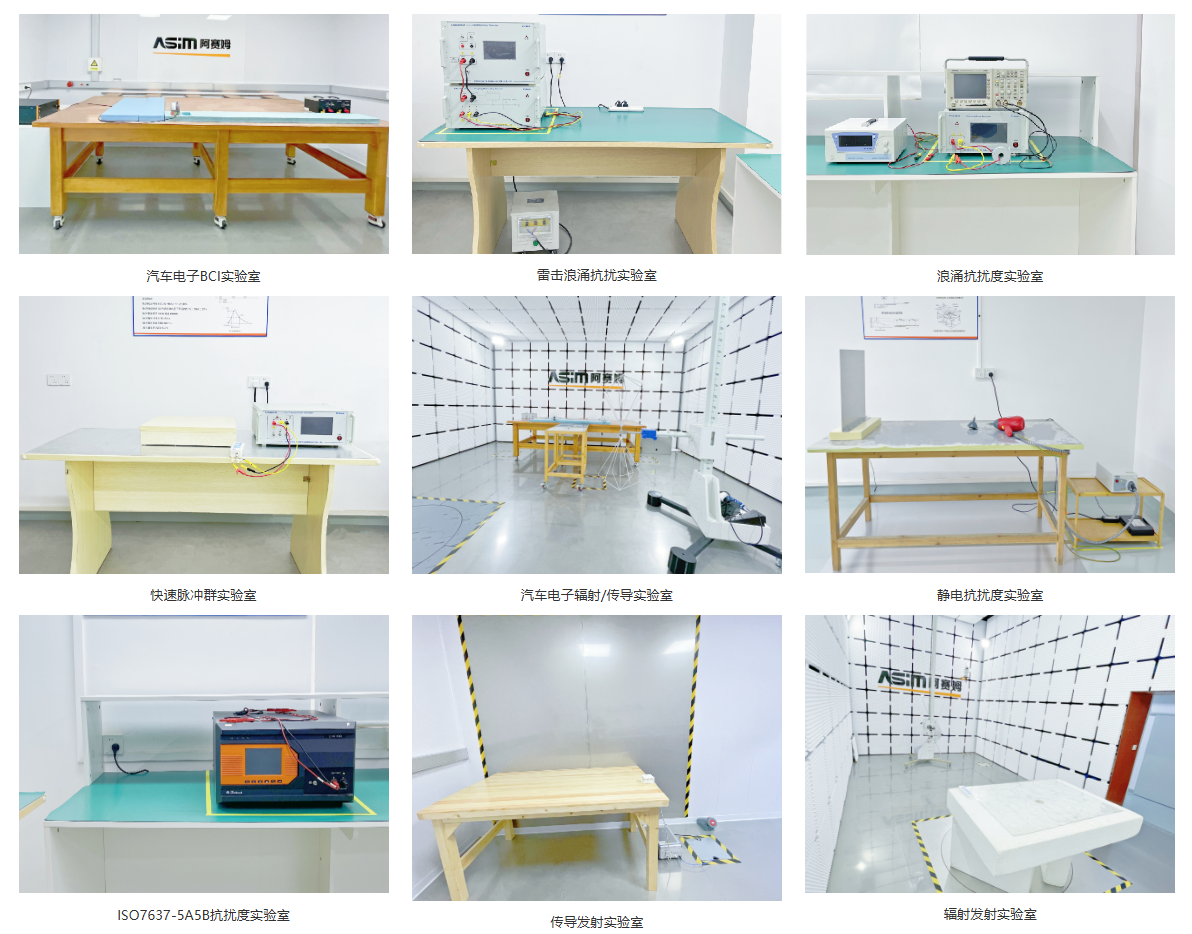

阿赛姆EMC实验室能提供哪些EFT支持？
阿赛姆自建EFT专用试验室，可按IEC 61000-4-4标准提供：
免费EFT预测试：判断设备在各等级下的通过情况
失败现象定位：配合示波器分析EFT噪声的具体耦合路径
整改方案输出：具体到器件型号、PCB改动建议
整改后复测验证：确认整改效果
预约EFT测试与整改咨询：400-014-4913 / 18822897174（微信同号）
EFT整改常见问题（FAQ）
Q：EFT和浪涌（Surge）整改方案一样吗？
A：不一样。浪涌（IEC 61000-4-5）是单次大能量冲击，主要用大功率TVS吸收；EFT（IEC 61000-4-4）是连续高频脉冲群，主要用共模电感+电容滤波。两者整改方向不同，不能混用方案。
Q：加了共模电感后EFT通过了，但RE辐射超标了，怎么办？
A：共模电感可能把设备内部高频噪声阻断在端口，反而加剧了内部走线的辐射。需要检查共模电感的放置位置和方向，或配合增加屏蔽措施。建议到阿赛姆EMC实验室做RE和EFT联合整改。
Q：EFT只有电源端口失败，信号端口通过，原因是什么？
A：电源线路阻抗通常较低，EFT噪声更容易耦合进来。说明电源入口滤波不足——需在电源入口加高阻抗共模电感，并配合X/Y电容到地旁路。
Q：整改后EFT通过了3级，但4级还是失败，如何提升？
A：4级（±4kV电源/±2kV信号）比3级严苛一倍。进一步提升：
① 换用更高共模阻抗的共模电感（阿赛姆CMF2012DH101MFR等大封装型号）；
② 增加电容量；
③ 检查PCB地平面是否有割裂。
Q：EFT测试不稳定，有时通过有时失败，是什么问题？
A：通常是噪声处于临界状态，设备偶发干扰。说明现有滤波措施刚好在临界点，需要加大滤波力度（提高共模阻抗或增加电容）以留出足够余量。
关于阿赛姆（ASIM）：阿赛姆成立于2013年，是位于深圳的专业EMC防护器件制造商，提供共模电感（118个型号）、ESD二极管（330+型号）、TVS二极管（1200+型号）等EMC防护器件全系列配套。自建EFT专用试验室，提供免费EFT测试与整改服务。全国咨询热线：400-014-4913。
