新能源充电桩EMC防护方案：ESD与TVS器件选型指南

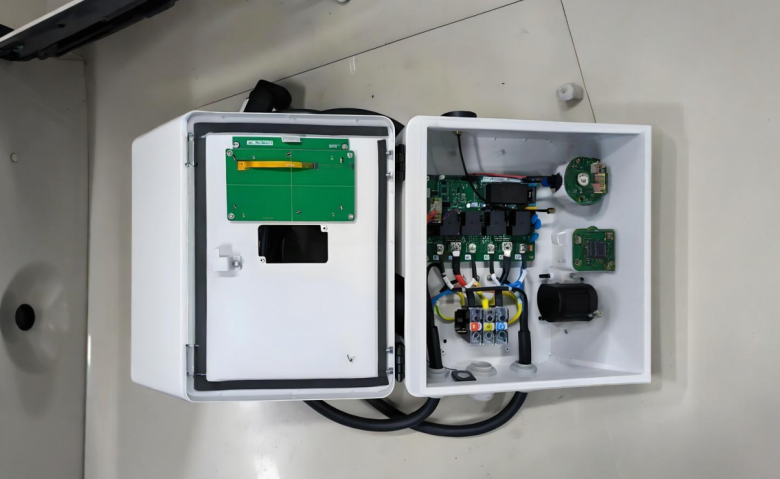

新能源充电桩（含交流桩、直流快充桩）是电网与电动车之间的关键接口，工作电压高（交流220V/380V，直流最高1000V）、电流大（快充可达数百安培）、户外布置、全天候工作。充电桩既要承受雷击感应、电网浪涌、开关噪声等强电磁干扰，又要保证内部通信控制电路（CAN总线、以太网、CP/PP信号）的稳定工作。做好充电桩的EMC防护设计，是保证产品通过GB/T 18487、IEC 61851、IEC 61000系列标准认证的必要条件。本文系统讲解充电桩各功能模块的ESD与TVS防护方案。

充电桩有哪些模块需要EMC防护？

充电桩内部按功能模块分区，每个模块面临不同的防护需求：

充电桩CP/PP信号线怎么做EMC防护？

CP（Control Pilot）和PP（Proximity Pilot）是GB/T 20234规定的充电控制引导信号，是充电桩与电动车之间通信的关键信号线，通过充电枪连接，频繁插拔、极易受静电冲击。

CP信号特点：±12V方波，频率1kHz，占空比传递充电状态信息。

PP信号特点：直流电阻检测，低电压信号。

选型要点：

• 用双向ESD保护（CP信号有正负摆动）

• VRWM选12V~15V，覆盖CP信号最高电压

• 结电容不敏感（信号频率低），普通容值ESD即可

阿赛姆推荐型号：

充电桩CAN总线怎么做EMC防护？

充电桩内部CAN总线连接充电控制板、计量模块、BMS通信等，是充电全程的控制核心。CAN总线防护方案与汽车CAN类似：

• 双向TVS（VRWM=12V，SMA04J12B 或 SMB06J12B）：CANH/CANL各一颗，吸收浪涌

• 共模电感（阿赛姆CMF1210UD101MST，100Ω@100MHz）：抑制CAN总线共模干扰，帮助通过传导发射测试

充电桩以太网端口怎么做EMC防护？

充电桩联网计费通常通过百兆/千兆以太网，户外充电桩的网口还要考虑雷击感应：

• GDT气体放电管（90V）：前级大能量防护

• SMCJ系列1500W TVS：中级浪涌钳位（阿赛姆SMCJ5.0A/SMCJ12V等）

• 低容ESD阵列：PHY芯片侧静电防护（DFN2510-10L，结电容≤1pF）

• 共模电感：抑制网口共模噪声（阿赛姆CMF1210UD101MST）

充电桩12V辅助电源怎么做EMC防护？

充电桩内部12V辅助电源（给控制板、风扇、显示屏供电）来自DC-DC转换，开关噪声较大：

• TVS（VRWM=15V，SM6S15V或SMCJ15V）：吸收12V轨道浪涌

• 共模电感（阿赛姆CMF2012系列，大电流型）：滤除DC-DC转换器产生的共模噪声

• 去耦电容：100nF+10µF并联，靠近MCU电源引脚放置

充电桩EMC整改常见挑战

充电桩因为功率大、开关频率高、户外安装，EMC整改比普通消费电子难得多：

1. 辐射发射（RE）超标：DC-DC转换器和功率模块的高频开关是主要辐射源，需加屏蔽、优化地平面、在电源线加共模电感

2. 传导发射（CE）超标：主要来自电源侧高频噪声，需在AC输入端做完整的EMI滤波

3. 浪涌测试（IEC 61000-4-5）：户外安装要求等级高（3级或4级），TVS功率档需相应提升

4. EFT测试（IEC 61000-4-4）：控制电路频繁失效，需在CAN/以太网端口加共模电感

阿赛姆EMC实验室具备充电桩整机EMC测试能力，并提供免费测试与整改服务。

充电桩EMC防护常见问题（FAQ）

Q：充电桩必须通过哪些EMC测试？

A：国内市场主要依据GB/T 18487系列（电动汽车充电系统通用要求）和GB/T 17799系列（电磁兼容通用标准）。核心测试项包括：传导发射（CE）、辐射发射（RE）、静电放电（ESD，IEC 61000-4-2）、浪涌（IEC 61000-4-5）、EFT（IEC 61000-4-4）。

Q：充电桩户外安装，防护等级要高多少？

A：户外安装的充电桩因为直接面对雷击感应风险，浪涌测试等级通常要求3级（±2kV电源，±1kV信号）或4级（±4kV/±2kV）。电源端口TVS功率档需选SM8S 6600W以上，或P600 15kW级别。

Q：CP信号线被静电打坏后有什么表现？

A：CP信号检测异常，充电桩无法识别电动车连接状态，充电流程无法启动，或充电中途异常中断。更换CP引脚ESD防护器件后通常可恢复正常。

Q：阿赛姆能提供充电桩完整EMC方案吗？

A：可以。阿赛姆拥有充电桩相关EMC防护器件全系列（共模电感118型号、TVS 1200+型号、ESD 330+型号），并可提供从方案设计、器件选型到EMC测试整改的完整支持。联系方式：400-014-4913 / 18822897174（微信同号）。

Q：充电桩EMC测试不过，需要重新设计PCB吗？

A：不一定。很多情况下通过在端口加装防护器件（TVS/ESD/共模电感）就可以解决，不需要改PCB。阿赛姆EMC实验室可先做预测试定位问题，再给出最小代价的整改方案。
