贴片磁珠滤除EMI噪声原理

数字信号中的高频成分是EMI噪声产生的主要原因，非常容易形成噪声。 因此如果使用贴片磁珠滤波就可以让低频信号通过，阻止高频信号，从而去除EMI噪声。 贴片磁珠加上滤波电滤波效果更佳，贴片磁珠相对于低频部分不会产生阻碍，高频部分阻碍会比较大，阻抗越高信号越难通过 。 如下公式：

  |Z|=2π?f?L （Z:阻抗 f:频率 L:电感値）

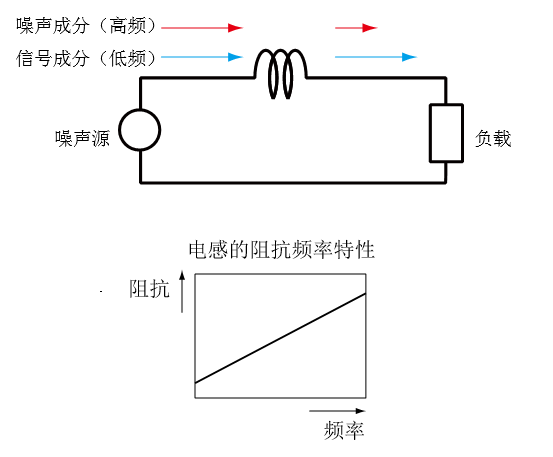

因此，如果将贴片磁珠串联EMI噪声线路中，频率较低的信号成分将容易通过，频率较高的EMI噪声成分将不易通过。

贴片磁珠的工作特性图

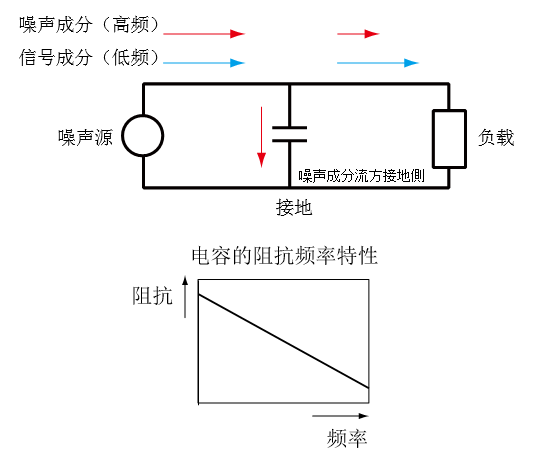

另一方面，电容的特性与电感恰恰相反，频率越低阻抗越高，频率越高阻抗越低。如下公式：

  |Z|=1/(2π?f?C) （Z:阻抗 f:频率 C:静电容量）

EMI滤波电路如果要利用该特性，就需要将电容并在EMI噪声路径线路中。如此一来，低频信号能够照常通过，高频噪声成分因接地侧的阻抗较低，将流向接地侧，从而达到降噪效果。

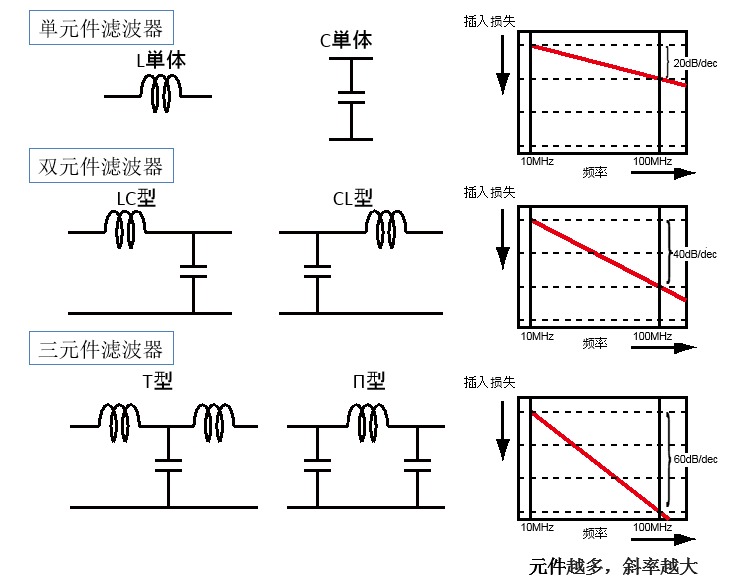

贴片磁珠与电容匹配频率特性之间的关系。 什么是插入损耗？ 可以看一下图中各，贴片磁珠与电容匹配图越往下衰减量越多。从图上我们可以看到，贴片磁珠与电容匹配越多，频率特性的斜率就越大。贴片磁珠与电容匹配较少的滤波器的频率特性范围较窄（斜率较小），衰减频率及通过频率的选择度较低，有可能导致部分信号衰减或者噪声没有彻底去除。另一方面，贴片磁珠与电容匹配较多的滤波器的频率特性范围较宽（斜率较大），频率的选择度较高，信号可以在几乎不衰减的状态下去除EMI噪声。
