双向TVS管的优势解析与极性识别指南

摘要：本文深入探讨双向TVS管的核心技术优势，并提供极性判别的专业方法，帮助工程师精准选型电路保护器件。

一、双向TVS管的五大技术优势

1. 对称保护特性

• 双向TVS管采用背靠背PN结结构，可同时抑制正/负极性瞬态电压（如±30kV ESD事件），无需区分电源极性
• 典型应用：交流供电系统、差分信号线（USB/RS485）

2. 简化电路设计

• 消除极性判断失误风险，PCB布局减少50%方向校验工序
• 案例：汽车CAN总线防护中节省板载空间15%

3. 零伏以下响应能力

• 独特结构支持负电压钳位（低至-600V），单器件实现全象限保护
• 技术指标：响应时间<1ns，优于气体放电管1000倍

4. 抗浪涌叠加性能

• 双向结构可承受连续正负交替浪涌（如EFT群脉冲），耐受能力较单向管提升40%
• 实测数据：通过IEC 61000-4-5标准10/700μs 6kV测试

5. 温度稳定性

• 对称热分布设计使结温漂移降低至±0.02%/℃，适用于-55℃~175℃极端环境

二、TVS管极性判别的四步法则

1. 本体标识解读

• 单向TVS管：阴极标识为色环/凹槽（色环端对应原理图阴极）
• 双向TVS管：无极性标记或双色环对称设计

2. 万用表检测法

   测试模式	单向TVS	双向TVS
   正向测量	显示二极管压降（0.6-0.7V）	双向均显示开路（OL）
   反向测量	显示开路（OL）	双向均显示开路（OL）

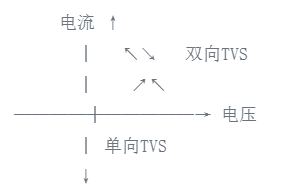

3. IV特性曲线验证

• 单向管：仅第一象限有击穿特性

• 双向管：一/三象限对称击穿曲线（如图示）

1. 击穿电压测试

• 单向管：仅正向导通
• 双向管：正负电压均触发雪崩击穿
• 使用曲线追踪仪施加0-100V扫描电压：

三、关键概念澄清：TVS与ESD器件的本质区别

1. 技术路线差异

• TVS管：基于硅基半导体雪崩效应，核心参数包括峰值脉冲功率（kW级）、钳位电压
• ESD保护器：采用高分子电压敏感材料，核心参数为结电容（fF级）、触发电压

2. 命名规范提示

• 部分TVS管型号虽以"ESD"开头（如ESD5D120TA），但其技术文档明确标注为"Transient Voltage Suppressor"，本质仍属半导体TVS范畴

四、选型黄金准则

1. 必须选双向TVS的场景

• 交流供电端口（AC/DC输入端）
• 差分通信总线（CAN/LIN/RS422）
• 对称供电运算放大器电路

2. 优先选单向TVS的场景

• 直流电源正极防护
• 单极性信号线（如传感器输出）

结论：

    双向TVS管凭借其对称保护特性和安装便捷性，已成为现代电子系统防护设计的首选。工程师需掌握极性判别核心技术，严格区分TVS管与ESD保护器的物理机制，确保电路保护方案的最优化设计。

技术声明：本文所述TVS管均指硅基半导体瞬态抑制二极管，与高分子ESD保护器存在本质差异，选型时请以器件datasheet标注的技术类别为准。
