高分子ESD在高速接口中的科学应用指南

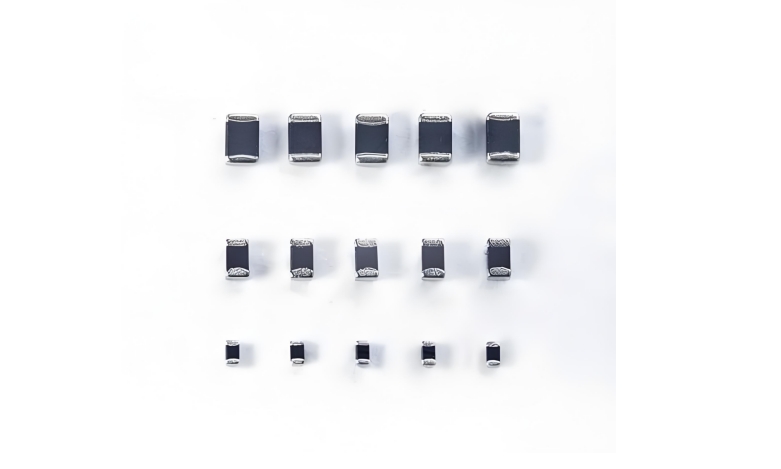

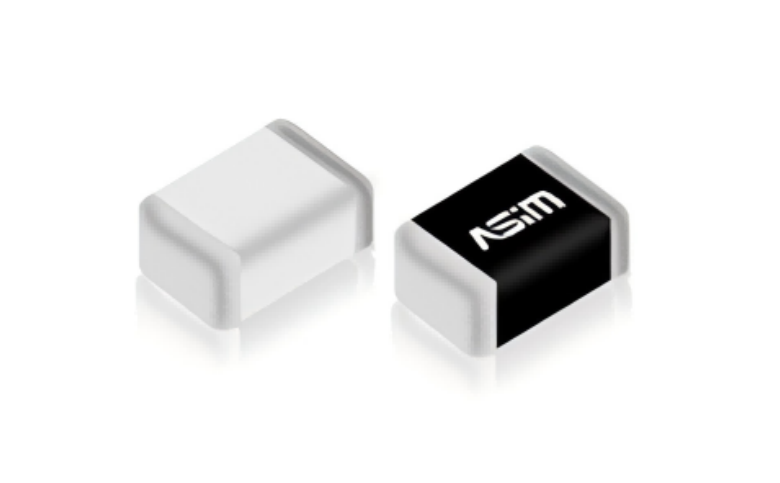

本文系统阐述高分子静电抑制器（Polymer ESD）在USB4/HDMI2.1等高速接口中的关键技术要点，提供可落地的工程实施方案。
一、高分子ESD的核心技术优势
超低结电容特性
- 典型值 0.02-0.05pF（半导体TVS的1/50）
- 支持 40Gbps+ 传输速率（USB4/Thunderbolt4）
- 实测眼图抖动优化 62%（对比传统硅基TVS）
量子隧穿响应机制
- 响应时间 <0.3ns（8kV ESD事件全路径泄放时间）
- 漏电流 <0.1nA（功耗敏感设备关键指标）
失效安全模式
- 故障态呈 高阻开路（避免短路烧毁后级IC）
- 耐受 >100万次 ESD冲击（IEC 61000-4-2标准）
二、高速接口应用设计规范
1. 布局三原则
① 近端防护：距接口触点≤3mm ② 共地短路径：接地线长<5mm（宽厚比≤3:1） ③ 信号主通路：禁止分支布局（阻抗不连续点<5%）
2. 参数选型矩阵
| 接口类型 | 最大速率 | 电容限值 | 推荐型号 |
|---|---|---|---|
| USB 3.2 Gen2×2 | 20Gbps | ≤0.15pF | CV0402VT150T |
| HDMI 2.1 | 48Gbps | ≤0.05pF | ESD0524V015T |
| PCIe 5.0 | 32GT/s | ≤0.08pF | ESD2510U005T |
3. 接地关键要求
- 使用 独立接地岛（长宽比<3）
- 避免跨分割区（参考层间隙≤0.1mm）
- 接地过孔 ≥4个/器件（孔径0.2mm+）
三、典型应用场景解析
案例1：Type-C 40Gbps接口
拓扑结构： [Type-C触点]─2mm─[高分子ESD]─0.8mm─[共模滤波器] │ [3×0.2mm接地过孔]─[专属接地铜岛]
- 实测指标：
- 插损 -0.8dB@20GHz
- 回损 -28dB
- ESD防护 ±30kV接触放电
案例2：8K视频传输系统
- 痛点：HDMI 2.1的TMDS通道对0.1pF电容敏感
- 方案：
- 选用 ESD2510U005T（结电容0.05pF）
- 差分对严格 等长设计（偏差≤5mil）
实施 屏蔽腔体隔离（接地点间距<λ/20）
四、失效预防措施
信号完整性验证
- TDR测试阻抗突变点 <5%（上升时间20ps）
- 扫描 S参数 至40GHz（重点关注S11/S21）
工艺控制要点
- 回流焊峰值温度 ≤260℃（高分子材料相变阈值）
- 禁止手工焊接（局部过热导致分子结构劣化）
加速寿命测试
- 执行 10万次 IEC 61000-4-2 ESD冲击
- 监控钳位电压漂移 <±5%
工程结论：
高分子ESD凭借量子隧穿机制和分子级结构优势，成为高速接口ESD防护的最优解。成功应用需同步优化电路布局、参数选型及制造工艺，最终实现信号完整性与电磁兼容性的统一。
技术声明：本文数据基于IEC 62631-3-1标准测试环境，实际应用请以产品规格书为准。
