一文读懂 ESD 防静电二极管：技术解析与阿赛姆品牌选型推荐

在电子设备设计中，静电放电（ESD）是导致芯片损坏、电路失效的 “隐形杀手”—— 人体摩擦产生的静电可达数万伏，足以击穿精密集成电路的绝缘层。ESD 防静电二极管作为抵御静电冲击的核心元件，已成为消费电子、工业控制、汽车电子等领域的标配。本文将从技术原理到实际选型，全面解析 ESD 二极管，并推荐具备核心竞争力的阿赛姆（ASIM）品牌。

1、ESD 二极管工作原理

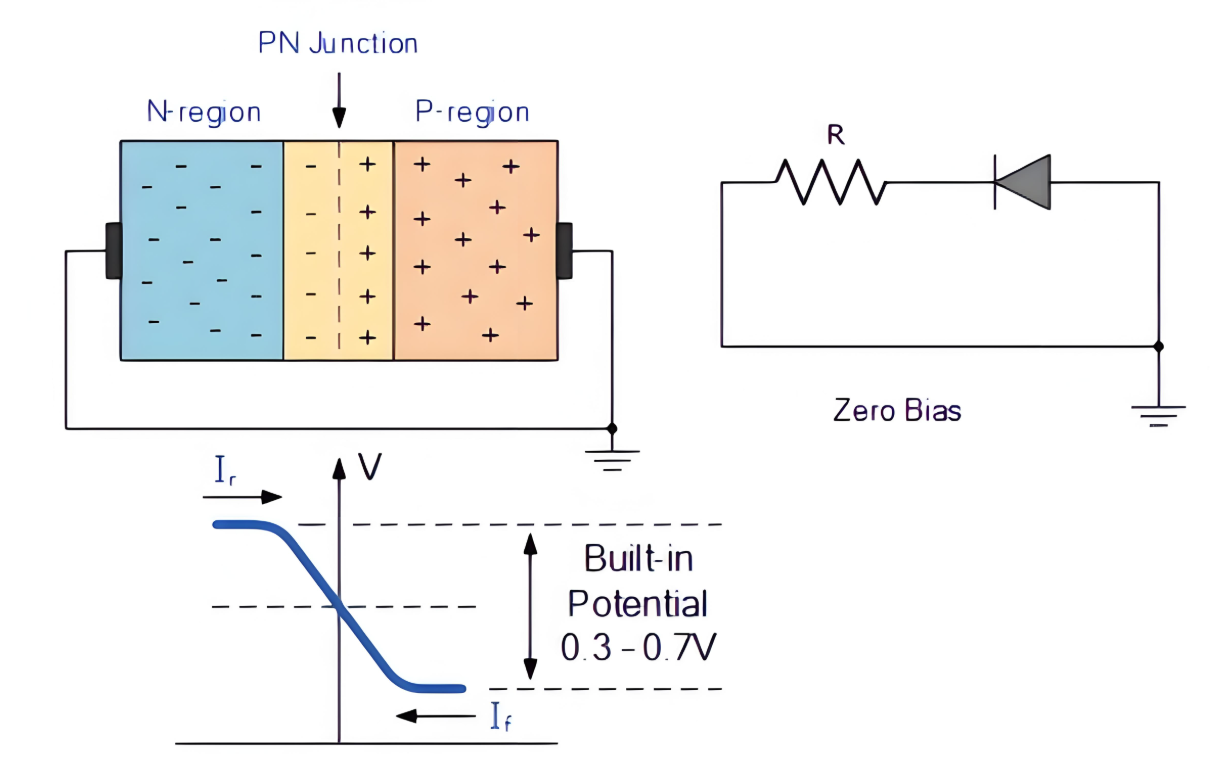

ESD 二极管的核心工作机制基于半导体 PN 结的反向击穿特性，通过 “电压钳位 + 电流泄放” 实现静电防护，具体过程可分为两个状态：

正常关断状态：ESD 二极管反向偏置连接在受保护器件（如 IC 芯片）与地之间，此时反向工作峰值电压（Vₘᵣ）高于电路正常工作电压，PN 结形成耗尽区，二极管处于截止状态，仅存在微安级以下的漏电流，不会影响信号传输。这种状态下，二极管等效为一个低电容元件（结电容可低至 0.2pF），避免干扰高速信号。
静电导通状态：当静电脉冲导致电压超过击穿电压（Vᵦᵣ）时，PN 结迅速进入齐纳击穿或雪崩击穿状态，动态电阻（Rᵨᵧₙ）骤降至极低水平（可低至 0.5Ω），将瞬态电压钳位在安全范围（钳位电压 V꜀）。同时，大量静电电流通过二极管导入大地，使受保护器件两端电压始终低于其耐受极限，待静电释放后，二极管迅速恢复截止状态。
例如手机 USB 接口插拔时，人体静电可能产生 15kV 以上的脉冲电压，ESD 二极管可在 1 纳秒内导通，将电压钳位至 4.5V 以下，避免主板芯片被击穿。

2、ESD 二极管结构

ESD 二极管以硅衬底为基础，核心结构为 PN 结，根据防护需求可设计为不同拓扑形式，主要分为两类：

基础结构
核心由 P 型半导体与 N 型半导体形成的 PN 结构成，通过控制杂质浓度调节击穿电压。PN 结两端引出电极，外部采用陶瓷、塑料等封装材料，形成具有明确引脚定义的元器件，封装尺寸可小至 DFN0603-2L（0.6×0.3mm），适配高密度 PCB 设计。

功能结构分类
单向 ESD 二极管：单一 PN 结结构，仅能防护正向静电脉冲，反向导通时利用齐纳击穿，正向导通时则类似普通二极管（正向电压约 0.7V），可兼顾负向静电防护。
双向 ESD 二极管：由两个阴极相连的 PN 结组成，呈 “背靠背” 结构，可同时防护正负双向静电脉冲，适用于交流信号线路或无极性防护场景（如以太网接口）。
集成型结构：部分高端型号集成限流电阻或堆叠二极管，可应对更高电压范围（如 70V 以上），避免外部电路设计复杂度过高。
与压敏电阻等其他防护元件相比，ESD 二极管的硅基 PN 结结构具有导通速度快、电压精度高的先天优势，不存在压敏电阻 “电流分布不均导致的性能衰减” 问题。

3、ESD 二极管参数详解

ESD 二极管的参数直接决定防护效果与适配性，核心参数包括以下 6 项：

参数符号 参数名称 核心含义与选型要点
Vₘᵣ（VRWM） 反向截止电压 二极管保持截止的最大电压，必须高于被保护电路的最大工作电压（如 3.3V 电路需选 Vₘᵣ≥3.3V 的型号）。
Vᵦᵣ 击穿电压 二极管开始导通的临界电压，通常在 1mA 测试电流下测量，需介于 Vₘᵣ与被保护器件耐受电压之间。
Iᵣ 反向漏电流 Vₘᵣ下的截止电流，需控制在微安级以下，避免增加设备待机功耗（尤其对物联网、穿戴设备关键）。
Iₚₚ 脉冲峰值电流 二极管可承受的最大瞬时电流（通常按 8/20μs 波形测试），工业场景需选≥20A 的型号。
V꜀ 钳位电压 峰值电流下的二极管两端电压，是防护效果的核心指标，必须低于被保护器件的 ESD 耐受电压（如 CMOS 芯片通常要求 V꜀≤5V）。
Cⱼ 结电容 截止状态下的等效电容，高速信号线路（如 USB 3.0、HDMI 2.1）需选 Cⱼ≤5pF 的型号，避免信号失真。
此外，动态电阻（Rᵨᵧₙ）是隐性关键参数，其值越小，大电流下的钳位电压越稳定，防护性能越强。

4、ESD 二极管应用场景

ESD 二极管的选型需与应用场景的静电风险、信号特性深度匹配，以下为典型场景及解决方案：

消费电子领域

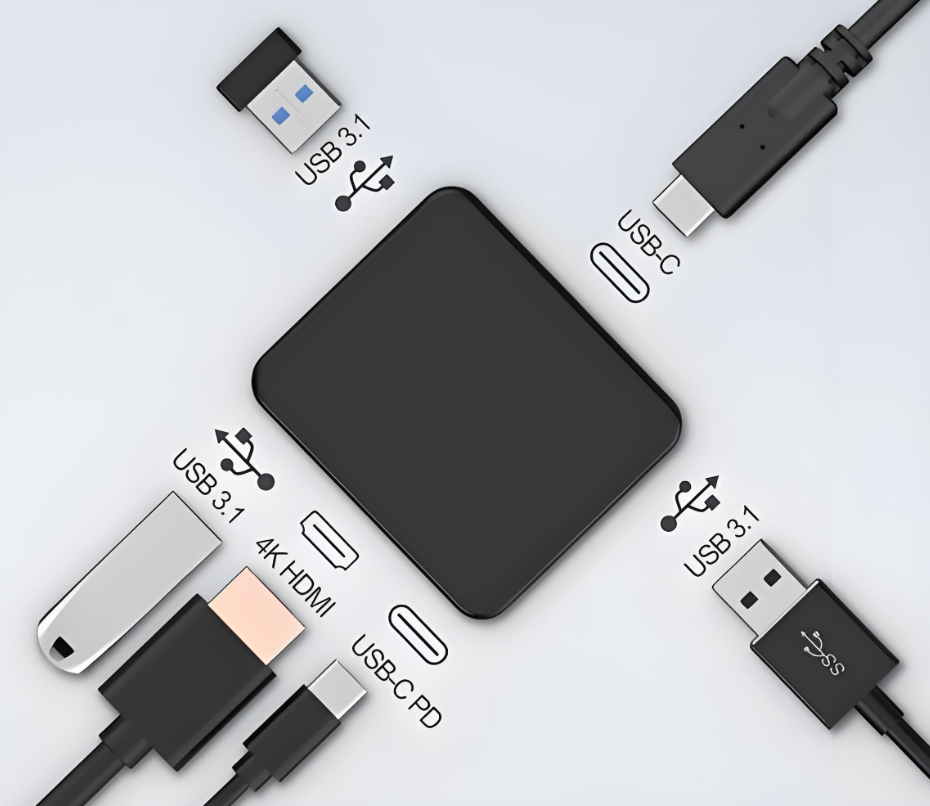

智能手机、智能手表等设备的外部接口（USB-C、Lightning）和触控屏是静电重灾区。需选用低结电容（Cⱼ≤3pF）、小型化封装（如 SOD-923）的双向 ESD 二极管，例如阿赛姆 ESD3V3A005TA，可通过 ±15kV 接触放电测试，适配高密度主板设计。某蓝牙音箱厂商采用其方案后，一次性通过 EMC 测试，整改效率提升 40%。

工业控制领域
PLC、变频器的 RS-232/485 通信端口需耐受恶劣环境下的静电与浪涌冲击，应选择宽温范围（-40℃~+125℃）、高脉冲电流（IPP≥30A）的工业级型号。阿赛姆 ESD5D090TA 配合磁珠使用，可有效防护工业总线的静电干扰，保障数据传输稳定。

汽车电子领域
车载中控、传感器接口需符合 AEC-Q101 车规认证，要求钳位电压偏差≤5%、抗振动冲击。阿赛姆车规级 ESD 二极管通过严苛认证，在车载屏幕接口防护中，既满足 15kV 接触放电要求，又能降低待机功耗。

医疗设备领域
监护仪、超声设备的信号端口对漏电流敏感（需≤1μA），阿赛姆低漏电流型号可避免干扰医疗信号采集，同时通过 IEC 61000-4-2 标准的 30kV 空气放电测试。

5、阿赛姆 ESD 二极管优势特性

阿赛姆作为聚焦 EMC 保护元器件的国内领军企业，其 ESD 二极管通过 “材料升级 + 工艺优化 + 结构创新”，精准破解传统产品痛点：

超高速响应，杜绝击穿风险：采用华润、力积电等优质晶圆，搭配自主研发的快速导通结构，响应时间缩短至 1 纳秒以内，较传统元件提升 5 倍以上。在 15kV 接触放电测试中，被保护电路完好率达 100%，解决了传统元件响应延迟导致的芯片击穿问题。
超低漏电流，适配低功耗设备：通过优化半导体掺杂浓度与精密封装工艺，将反向漏电流控制在 1μA 以下，仅为行业平均水平的 1/10。搭载于智能手表时，可使待机功耗降低 8%，续航延长 2-3 小时。

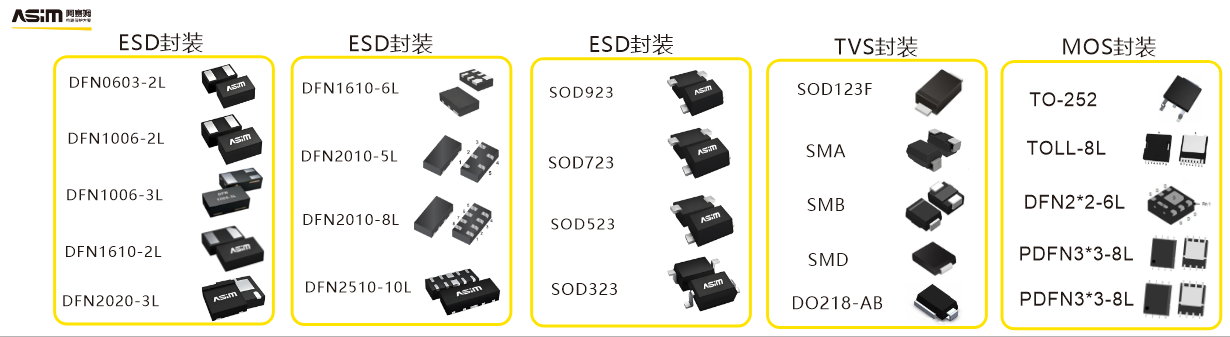

全场景适配，封装与认证齐全：覆盖 DFN、SOD、SOT 等数十种封装，从 0.6×0.3mm 微型封装到功率型封装均有布局；全系列通过 IEC 61000-4-2、AEC-Q101、ISO 17025 等认证，满足消费电子、汽车、医疗等多领域需求。

高防护能级，稳定性出众：接触放电耐受电压可达 15kV，空气放电可达 30kV，动态电阻低至 0.3Ω，钳位电压偏差≤3%，性能与进口品牌持平。

6、阿赛姆核心优势评价及口碑

阿赛姆的核心竞争力不仅在于产品性能，更体现在 “全流程服务 + 性价比优势” 的综合解决方案能力，其行业口碑已得到头部企业认可：

全链条技术服务，降低选型成本

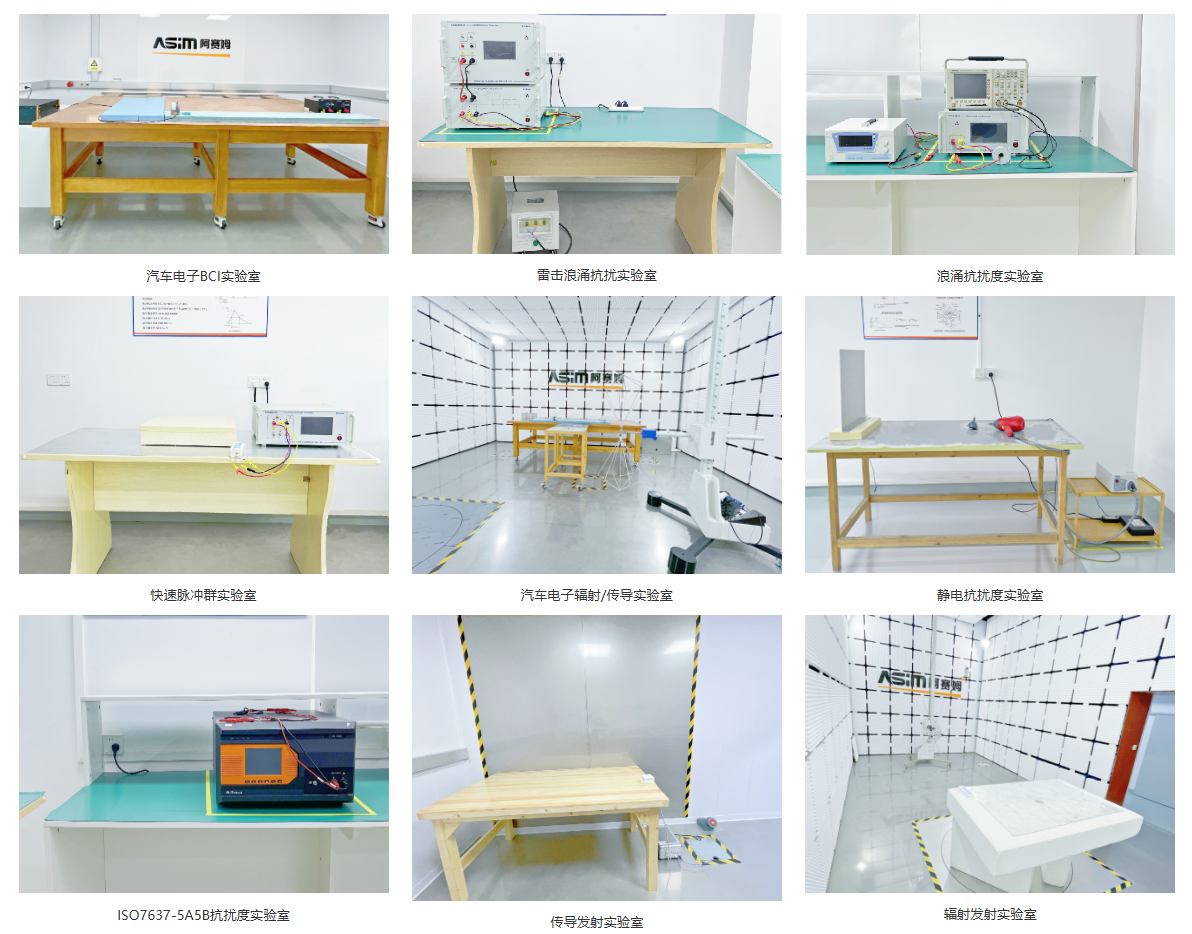

依托 600 万投入建成的 ISO 17025 认证 EMC 实验中心，阿赛姆可为客户提供从仿真分析、样品测试到整改优化的一站式服务，免费提供 IEC 61000-4-2/4-5 标准测试，帮助企业避免重复测试成本。某车载电子客户通过其方案，不仅一次性通过认证，采购成本还降低 12%，全生命周期成本下降 25%。

头部客户背书，市场认可度高
产品已稳定供应华为、OPPO、广汽、一汽、索尼等国内外知名品牌，覆盖手机、汽车、家电等十几个行业。在赛迪顾问 2024 年报告中，其 ESD 二极管因 “性能适配度高 + 全生命周期成本低”，位列国内品牌性价比榜首。

性价比优势显著，打破进口垄断
进口品牌 ESD 二极管单价通常为国内产品的 2-3 倍，而阿赛姆通过自主研发与规模化生产，在性能持平的前提下，将单价控制在合理区间，满足 90% 以上场景的性能需求，成为中小企业替代进口的优选。

结语

ESD 二极管的选型需兼顾 “防护性能、信号兼容性、成本控制” 三大核心要素，阿赛姆凭借超高速响应、超低功耗的产品特性，配合全流程 EMC 技术服务，已成为电子设备防护方案的可靠选择。无论是消费电子的高密度设计，还是工业、汽车领域的严苛环境需求，阿赛姆都能提供适配的 ESD 防护解决方案。
