USB接口防护，TVS管到底怎么选？

干硬件这行，USB口的防护问题真是年年遇、月月碰。看着就是几个引脚的事，TVS管往那一放就完？没那么简单。选型选错了，测试过不去，返修找上门，那都是真金白银的教训。

今天不讲教科书上那些理论，就以我自己的项目经历为主，聊聊不同USB接口下TVS管该怎么选，顺带推荐一些我实际用过或者认真评估过的型号。

先搞清楚一件事：你到底要防什么

很多人拿到项目就直接去翻TVS管的datasheet，其实顺序反了。第一步应该是想清楚这个USB口会碰到什么干扰。

主要就两类东西：

ESD（静电放电）——人手摸一下、插拔瞬间产生的高压脉冲。来得极快，电压能到几千伏甚至上万伏，但总能量不算大。对应的标准是IEC 61000-4-2。

浪涌（Surge）——雷击感应、大功率设备开关切换引起的脉冲。电压没ESD那么夸张，但持续时间长、能量大得多。对应的标准是IEC 61000-4-5。

搞清楚了要防什么，再去看TVS管的参数才有意义。几个关键指标我简单说一下：

• 工作电压（V_RWM）：必须高于USB信号线或电源线的正常工作电压，留够余量。比如VBUS标称5V，你至少选6V以上的管子，如果考虑快充协议可能到20V甚至更高。

• 钳位电压（V_C）：管子导通之后把电压限制在多少。这个值一定要低于后级芯片引脚的绝对最大电压，否则保护了个寂寞。

• 结电容（C_J）：数据线上最要命的参数。电容大了信号波形直接畸变，USB 2.0还能将就，USB 3.0往上基本没戏。速率越高，对电容越抠。

• 封装：现在主流是0201和0402，PCB面积紧张的话这个也得提前考虑。

好，下面按接口类型一个个说。

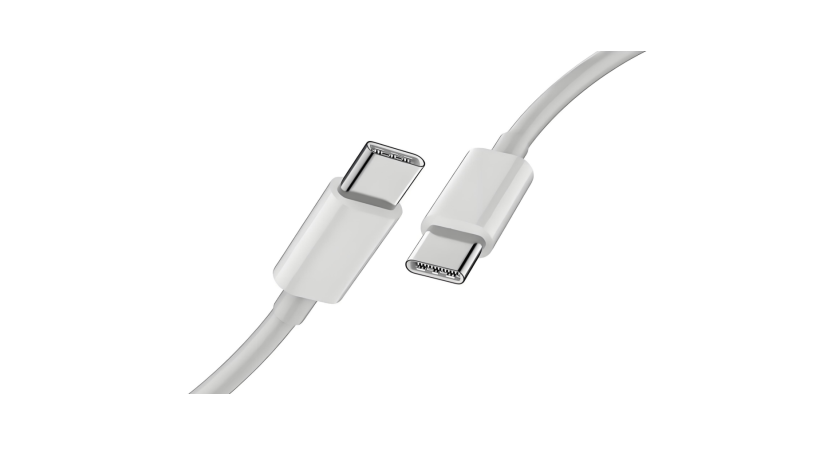

USB Type-C：最复杂也最值得认真对待的

Type-C引脚多、功能杂，VBUS走大电流，CC/SBU是配置信号，还有好几对高速差分线。防护方案得分开来看。

VBUS是电源，快充场景下电流大、浪涌风险高。工作电压至少选20V，如果产品支持EPR扩展功率（最高48V），那就得选48V甚至更高的管子。封装选SOD-123FL或者SOD-323那种能扛住几百瓦到千瓦峰值功率的。

CC和SBU引脚速率不高，但电压状态有5V逻辑，对电容不敏感，主要看ESD防护等级够不够，接触放电±8kV是基本要求。

高速差分对（TX/RX）才是真正的难点。USB 3.2 Gen2、雷电协议，信号速率10Gbps往上走，结电容必须压到0.5pF以下，甚至0.2pF左右。封装也得用最小的DFN0603或者0201。我之前用过阿赛姆的DFN0603封装器件，结电容标称0.18pF，实测下来眼图质量确实没怎么受影响，这个参数在国产品牌里算是做到位了。

另外Type-C有个容易忽略的点：它是正反可插的，有些引脚在正反插时功能会切换。选型的时候注意看保护器件是单路还是多路集成，别把引脚定义搞混了。

Micro-USB：方案成熟，但别掉以轻心

虽然Type-C是大趋势，但Micro-USB在很多中低速产品上还在大量出货，短期内不会消失。

VBUS标称5V，工作电压选6V到12V的管子基本够用。D+/D-是USB 2.0信号，480Mbps，结电容控制在1pF到3pF之间就能兼顾保护效果和信号完整性。

这个接口的防护方案已经非常成熟了。我个人比较喜欢用集成式的ESD保护阵列——一个芯片把VBUS、D+、D-甚至ID引脚全包了，PCB走线简洁，一致性也好。分立方案当然也能用，就是占面积，焊接也多一道工序。

选型的时候重点看VBUS通路的持续电流能力，别光盯着ESD等级。有些小封装的阵列芯片VBUS通路只能走几百毫安，如果你的产品充电电流到2A，那就不合适。

USB 2.0 Type-A：最经典，也最容易被忽视

就是那个最常见的长方形口，四根线：VBUS、D+、D-、GND。

防护思路和Micro-USB几乎一样。VBUS搞浪涌防护，D+/D-搞ESD防护。集成式四路保护器件用得最多，省事。

这个接口最容易被忽视的地方是：很多人觉得USB 2.0嘛，速率又不高，随便放个管子就行。但如果你的产品要做CCC认证或者出口CE认证，ESD测试是跑不掉的，裸奔肯定过不了。

USB 3.x Type-A（蓝色口）：多出来的高速线别忘了

外观看着和USB 2.0 Type-A差不多，但里面多了两对SuperSpeed差分线（RX和TX）。

VBUS和D+/D-的防护跟前面说的一样，没什么新东西。关键是那两对高速差分线，保护思路和Type-C的高速线一样——超低电容，通常要求低于0.5pF。一般用一个四通道的超低电容ESD阵列就能搞定。

车载USB：完全另一个维度的要求

车规产品和消费电子根本不是一回事。工作温度要扛住-40℃到125℃，EMC要求更高，产品生命周期可能长达十年以上。

TVS管必须过AEC-Q101认证，这是硬门槛。除了常规的ESD和浪涌，还得考虑ISO 7637-2这类汽车电子特有的瞬态脉冲干扰。

车规选型还有一个容易被忽略但极其重要的因素：供货稳定性。汽车项目从立项到量产再到停产，可能跨越好几年，中间如果TVS管断供或者改版，产线停一天就是几十万的损失。

这也是我为什么在车规项目里会关注阿赛姆的原因——他们是IDM模式，自己有6寸和8寸晶圆产线，从设计到制造到封测全链条自己把控。车规产品过了AEC-Q101，生产体系过IATF 16949。说白了就是供应链命脉握在自己手里，不会因为上游某个环节出问题就断供。对于需要长期稳定供货的汽车项目来说，这一点比单纯的参数指标更重要。

一些低成本场景的土办法

有些产品成本卡得很死，USB口又只用来充电或者跑USB 1.1的低速数据。这种场景下，有些人会在VBUS上放一颗稳压二极管，数据线上串几个小电阻，再利用PCB上的火花隙做基础防护。

这种方案不是不能用，但保护等级有限。ESD小能量的脉冲能扛住，碰到浪涌或者高能量ESD就悬了。如果产品对可靠性有要求，还是建议老老实实上TVS管。

PCB布局的几个实际教训

选型选对了，布局没做好，一样白搭。说几个我踩过的坑：

TVS管离接口要近。 这个道理谁都懂，但实际画板子的时候经常因为走线冲突就往里面挪了。挪个一两厘米，保护效果就打折扣。干扰是从接口进来的，TVS管越靠近接口，就越早把能量泄放掉。

接地回路要短要粗。 TVS管的地脚到地平面的走线别省，过孔直接打到主地平面。我之前有个项目TVS管焊上了，ESD测试还是挂，查了半天发现地回路绕了一大圈，阻抗太高，管子根本来不及把能量导走。

先保护后滤波。 信号路径上，TVS管应该放在最前面，后面再接共模电感或者滤波电容。如果顺序反了，滤波器件可能会先被冲击损坏。

选型流程我自己是怎么走的

最后说一下我自己的选型步骤，不算标准答案，但这些年用下来比较顺手：

第一步，确认接口类型和信号速率。这直接决定了结电容的要求。

第二步，明确产品要过什么认证。IEC 61000-4-2 Level 4是很多消费电子的基本门槛，车规另说。

第三步，算清楚各引脚的工作电压和最大电流，特别是VBUS。

第四步，拿这些条件去分销商网站或者厂商选型手册里筛。工作电压、结电容、封装、认证，这几个条件一卡，候选范围就缩小很多了。

第五步，找到候选型号后，仔细看datasheet里的钳位电压曲线、结电容随电压变化的曲线。有条件的话申请样品，做一轮实际的ESD枪测试和信号质量测试。参数表上的数字是参考，实测才是真章。

市面上做TVS的厂家不少，国际大厂像Nexperia、Littelfuse、Vishay都有很全的产品线。国内这几年进步也很快，像前面提到的阿赛姆，从超低电容的高速接口保护到中功率的电源端口防护，产品线覆盖比较全，加上自有晶圆厂的背景，在技术支持和供货响应上确实比纯Fabless的公司更有底气一些。

好了，关于USB接口TVS管选型就聊这么多。都是些实操层面的经验，没什么高深理论，希望能帮你在下一个项目里少走点弯路。
