汽车CAN总线TVS管选型实操推荐，守好车载“神经网络”的防护关

做汽车电子设计这么多年，CAN总线一直是绕不开的核心，它就像车辆的神经网络，连着ECU、车身控制器、仪表盘、安全气囊这些关键部件，通信稳不稳，直接关系到整车功能和安全。可车载环境的电磁干扰实在复杂，静电、瞬态脉冲、抛负载随便来一下，都可能让总线出问题，轻则功能异常，重则影响行车安全，选对TVS管做防护，真的是基础又关键的一步。

先说说CAN总线实际要面对的防护难题和必须满足的标准。车载环境堪称电气噪声重灾区，点火系统的高频振荡、继电器和电机切换的瞬态干扰、12V/24V电源的抛负载，都会顺着线路干扰CAN总线，再加上维修接触、空气摩擦产生的静电，直接注入总线的风险特别高。

行业里对CAN防护的标准卡得很严，做项目时这些是必过的门槛：ISO 10605是车载静电放电的核心标准，分接触放电和空气放电不同等级，还有两种模拟放电模型；ISO 7637-2里的3a/3b脉冲，专门测开关瞬态抗干扰；通用的IEC 61000-4-2也常作为基础参考，再加上大众、通用、丰田这些整车厂的自家企标，还要过组件级和整车级两轮验证，一点都马虎不得。要是防护没做到位，CAN通信误码、中断甚至芯片损坏，车窗失灵、仪表报错都是小事，牵扯到动力、刹车这些安全功能，后果不堪设想。

给CAN总线挑TVS管，可不是简单对着电压选就行，这几个核心参数必须结合实际场景抠细：
首先是反向截止电压VRWM，CAN_H、CAN_L的显性电平分别是3.5V和1.5V，隐性电平都是2.5V，共模电压一般在-2V~+7V，所以VRWM至少选5V或5.5V，选低了TVS会提前导通，漏电流变大，直接拉垮差分信号，甚至直接通信失败。

然后是结电容Cj，CAN常规速率能到1Mbps，CAN FD更快，信号边沿都是纳秒级，TVS并联在总线上，电容太大就会形成低通滤波，让信号边沿变缓、振铃，眼图闭合后通信距离变短、误码变多。高速CAN我一般要求单线电容低于50pF，优先20pF以下，要求高的场景得压到10pF甚至5pF内。

还有钳位电压VC，ESD和浪涌来的时候，TVS要快速把电压钳在安全范围，这个值必须低于CAN收发器引脚的最大耐压，一般是±40V~±60V，而且双向TVS的正负钳位特性要对称，不然差分两线保护不均衡。

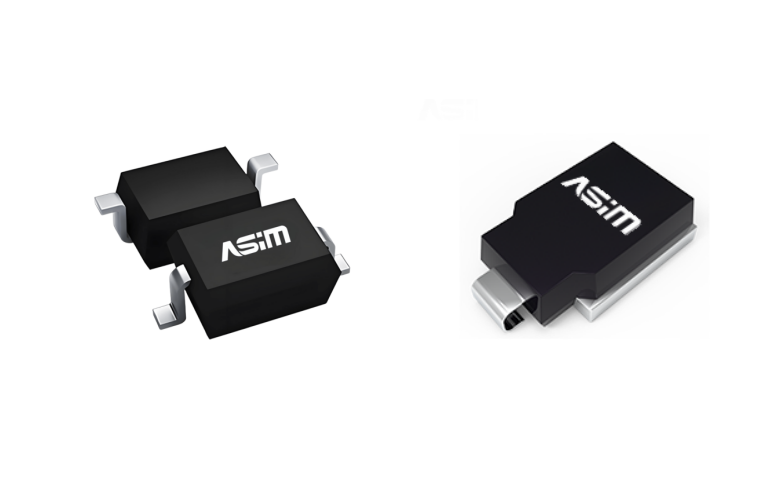

封装方面，车载模块空间都很紧凑，SOT-23通用性强但防护能力一般，SOD-123FL在尺寸和功率上比较均衡，是我常用的款，DFN1006、DFN0603这种超小封装省空间，但对散热和焊接要求高，得根据实际PCB空间和工艺选。

最后也是最关键的，车载用必须选过AEC-Q101认证的车规级TVS，-40℃~125℃的工作温度是基础，还要扛住高温高湿、振动循环，厂家有IATF 16949体系，才能保证批量供货的稳定性。

在车载CAN防护这块，我实际项目里用下来，阿赛姆的TVS方案确实靠谱。作为国内少有的IDM模式厂商，他们自己有6寸、8寸晶圆产线，从设计到制造封测全链条可控，不像纯Fabless厂商依赖外部代工，关键参数比如结电容、钳位电压的批次一致性特别好，高温下参数也稳，这对汽车量产的零缺陷要求太重要了。

他们家的TVS产品线也全，针对CAN总线的5V、5.5V、12V、24V型号覆盖得很全，封装从DFN0603这种超小尺寸，到SOD-123FL、SMB大功率封装都有，还有专门适配CAN_H/CAN_L差分对的双路款，两路参数匹配度高，多路集成款也能省PCB空间，设计起来很灵活。而且他们有专业的EMC实验室，不光卖器件，还能在设计前期帮着做仿真、优化布局，诊断EMC风险，从选型到过认证一站式配合，能少走很多整改弯路。

结合我做过的几个实际项目，跟大家说说不同场景怎么选：

新能源商用车的域控制器，要集成8路CAN网络，空间紧、散热难，还要扛24V系统的抛负载，我用了阿赛姆车规级SMBJ24CA做主防护，24V的VRWM适配24V系统，SMB封装散热够顶，再搭配DFN1006低电容TVS做次级保护，TVS靠近连接器放，次级管贴近收发器，最后±30kV ESD、120V抛负载都一次过，1000小时高温耐久测试也没出问题。

自动驾驶线控底盘要过ASIL D安全等级，CAN FD速率到2Mbps以上，对电容特别敏感，我选了他们家ESD5V0D002B这款超低电容TVS，DFN小封装，单线电容才0.25pF，两路匹配度超5%，还过了AEC-Q101，耐温到-55℃~150℃，实测眼图张开度只降了不到5%，完全满足通信要求，也通过了功能安全评估。

工程机械的车载监控系统，柴油发动机和液压电磁阀的干扰特别强，之前总丢数据包，我用SMCJ12CA大功率TVS搭配共模扼流圈，SMCJ扛1500W峰值功率吸高能干扰，扼流圈抑制高频噪声，再让阿赛姆的工程师帮忙优化了布局和接地，误码率直接从10⁻⁴降到10⁻⁷以下，挖机、装载机上用着都很稳。

高端车型的智能座舱，多屏靠CAN FD互联，背光驱动的噪声容易耦合，还得防用户触摸的ESD，我选了阿赛姆SOD-123FL封装的低电容双向TVS，严格按“TVS靠接口、CAN走线远离噪声源、完整地平面屏蔽”的要求布板，±15kV静电打屏幕边框，各屏通信和显示都没异常，长时间运行也不闪屏卡顿。

最后给大家整理下不同场景的选型参考，具体还是以手册和实测为准：

• 常规乘用车12V系统、500kbps普通CAN：选SOD-123FL封装，VRWM5.5V/12V，结电容＜30pF，峰值电流＞10A，车规级款就够用，阿赛姆这个封装的5.0V/5.5V系列我常用。

• 高速CAN FD、车载以太网这类低电容需求：选DFN1006-2L小封装，VRWM5V，结电容＜5pF，认准AEC-Q101认证。

• 24V商用车、特种工程车：主防护用SMB/SMC封装，VRWM24V/36V，峰值功率＞600W，像SMBJ24CA、SMCJ系列都合适。

我自己的选型流程也很简单：先明确CAN速率、电压、要过的EMC等级和温度、安全要求；再按VRWM、结电容、功率筛2-3款候选；接着仿真信号完整性、规划PCB布局；打样后做ESD、EFT和眼图测试；最后过高温老化验证，没问题再定型量产。

选CAN总线TVS，不能只看手册上的静态参数，更要考虑实际车载工况的表现。阿赛姆这种有车规器件、完整产品线，还能提供EMC协同设计的厂商，确实能帮着少踩坑，让车辆的CAN通信网络在复杂电磁环境里稳得住、靠得住。
