共模电感与磁珠：EMC工程师最容易搞混的两类滤波器件

做过EMC整改的人大概都遇过这种场景：射频工程师说"加个磁珠"，PCB工程师问"是加磁珠还是共模电感"，然后两个人对视半天，谁也说不清楚为什么选这个不选那个。

这两样东西长得不起眼，都往信号线或电源线上一串，看起来似乎能互相替代。但实际上，用错了轻则白费力气，重则越整改越差。

一、先把两者的原理搞清楚

磁珠是什么东西？

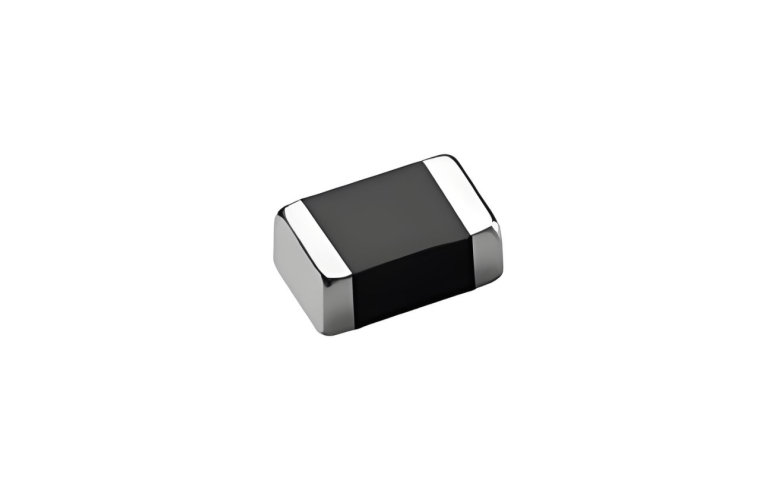

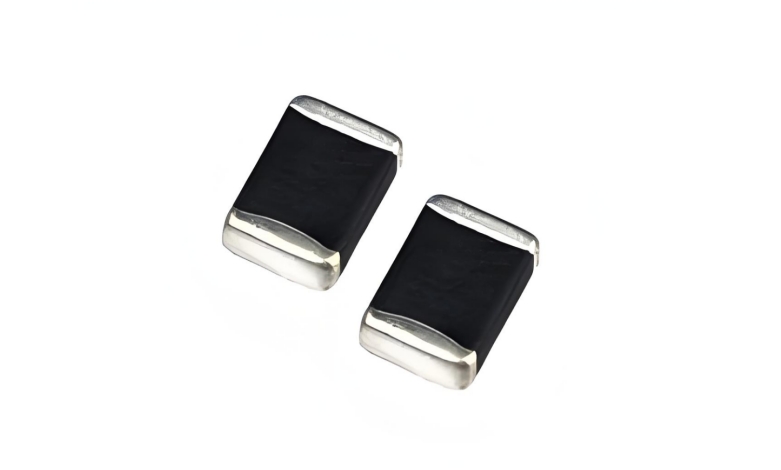

磁珠（Ferrite Bead）的本质不是"电感"，准确说是"高频阻抗器件"。它在低频段表现出感性阻抗，在高频段（通常100MHz附近）阻抗变成纯电阻性，把高频电流的能量直接转化成热量耗散掉。

换句话说，磁珠是"吸收型"器件，专门用来消化你不想要的高频噪声。

磁珠的阻抗曲线是先升后降的：从几MHz开始阻抗快速上升，到峰值频率后因为寄生电容开始占主导，阻抗反而下降。所以磁珠对特定频率范围内的噪声最有效，不是越高频越好。

共模电感是什么东西？

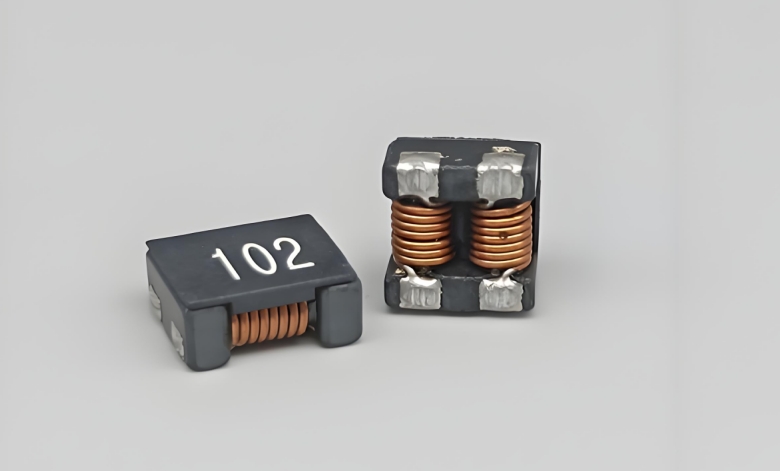

共模电感（Common Mode Choke）的结构完全不同：两个线圈绕在同一磁芯上，绕向相反。

对共模信号（两条线上电流方向相同），两个线圈产生的磁通量叠加，磁芯出现感应，阻抗很大，信号被抑制；对差模信号（两条线上电流方向相反），磁通量相互抵消，阻抗接近零，信号基本无损通过。

共模电感是"选择性过滤"——只拦共模噪声，不影响正常的差模信号传输。

一句话区分：磁珠专门吸收高频噪声（适合单线），共模电感专门过滤共模干扰（适合差分线对）。

二、关键参数怎么看

磁珠选型时要看什么？

阻抗值@频率： 比如"600Ω@100MHz"，意思是在100MHz时阻抗达到600欧。选磁珠首先要确定需要抑制的噪声频率，然后找在该频率附近阻抗高的型号。只看额定阻抗数字没用，关键是看在目标频率下的值。

额定电流： 磁珠额定电流是直流工作电流的上限。超过额定值磁芯饱和，阻抗急剧下降，等于白加。电源线上用磁珠，额定电流必须大于实际最大工作电流，还要留20%到30%的余量。

直流电阻（DCR）： DCR越低越好，在电源线上尤其重要。DCR过高会造成显著的电压压降，大电流场景下还会明显发热。信号线上的磁珠DCR通常只有几十到几百毫欧，而电源线上的大电流磁珠DCR可能只有几毫欧。

共模电感选型时要看什么？

共模阻抗@频率： 和磁珠类似，看的是在目标干扰频率下的共模阻抗大小。数值越高，对共模噪声的抑制能力越强。

差模阻抗（漏感）： 理想共模电感的差模阻抗是零，但因为实际绕线不可能完全对称，存在漏感。漏感对差模信号有微小影响。高速接口（USB 3.0、千兆以太网）要关注差模插入损耗，确保信号眼图不受影响。

额定电流： 同样不能超额定值，否则磁芯饱和，共模抑制能力消失。

自谐振频率（SRF）： 共模电感的有效工作频率上限，目标干扰频率必须低于SRF，否则等于没加。

选型起点建议：确定需要抑制的主要干扰频率，优先看阻抗-频率曲线，而不是只看某个单点参数。

三、典型应用场景

USB接口——共模电感是主角，磁珠辅助

USB信号是差分传输（D+/D-），外部电磁干扰耦合进来后会形成共模噪声，导致接收端误码。正确做法是在D+/D-差分线上串联共模电感，过滤共模噪声同时差模数据信号正常通过。

VBUS电源线上则可以加磁珠，过滤电源纹波，防止供电噪声通过接口辐射出去。

特别注意：USB 3.0及以上（5Gbps）对共模电感差模插入损耗要求极严，选型时要看S参数中的S21，确保在1GHz以上频段插损不超过-1dB。

以太网RJ45接口——共模电感标配

百兆/千兆以太网同样是差分信号，信号线对上需要共模电感。现代设计通常用集成了共模电感和隔离变压器的LAN Transformer模块，一步到位。

独立设计时，差分线对上的共模电感是关键，同时在供电端加磁珠过滤纹波。

电源输入端EMI抑制——磁珠还是共模电感，取决于噪声类型

开关电源输入端的EMI来源包括共模噪声和差模噪声。共模噪声用共模电感抑制，差模噪声用X电容配合处理。两者经常同时出现在同一个滤波电路里。

如果只是电源线上的高频开关纹波，磁珠是简单有效的选择；如果是需要满足CISPR传导测试，共模电感+X电容的组合才是完整方案。

CAN/RS-485总线——共模电感是标配

工业现场的CAN和RS-485总线，差分线路上共模噪声积累严重，尤其是不同设备接地参考不一致的情况下。共模电感不仅抑制噪声，还能保护收发器芯片。通常搭配TVS二极管或ESD保护器件一起使用。

四、常见组合方案

USB差分线保护电路标准组合：

USB接口
 ├── D+/D- → 共模电感 → ESD保护器件 → 主控芯片
 └── VBUS → 磁珠 + 去耦电容 → 系统电源

以太网端口保护标准组合：

RJ45
 └── 差分线对 → 共模电感 → 变压器/PHY芯片
               └── AVDD电源 → 磁珠 + 去耦电容

开关电源输入滤波标准组合：

AC输入 → 共模电感（火线+零线共模）→ X电容（差模）→ 整流桥

五、最常见的选型误区

误区一：看到噪声就加磁珠

磁珠只对特定频段内的噪声有效。加错频率的磁珠不仅没用，还可能在某些频点引入谐振，让辐射反而更高。先确定干扰频率，再选磁珠。

误区二：用共模电感滤高频点噪声

共模电感是宽带抑制器，不是高Q窄带滤波器。高频点噪声（如CPU时钟谐波）选磁珠效率更高。

误区三：电源线共模电感额定电流留余量不够

超过额定电流后磁芯饱和，共模电感变成一小段导线，EMC性能完全丧失。这个坑在实际量产中特别常见，改版代价不小。

误区四：叠层共模电感和绕线共模电感随便选

叠层共模电感：体积小、高频特性好，适合USB 3.0/高速以太网等高速接口。
绕线共模电感：承受电流能力强、低频阻抗高，适合电源线和低速信号线。
两者技术路线不同，不能混用。

结语

共模电感和磁珠各有各的战场，不是谁替代谁的关系。搭配用好了，才能从端口到电源完整覆盖EMC防护。
