一体成型电感为什么成为高端电源设计的首选？

如果你拆开过一块高端显卡、一台服务器电源，或者一个车载DC-DC模块，你会发现一个有趣的现象：

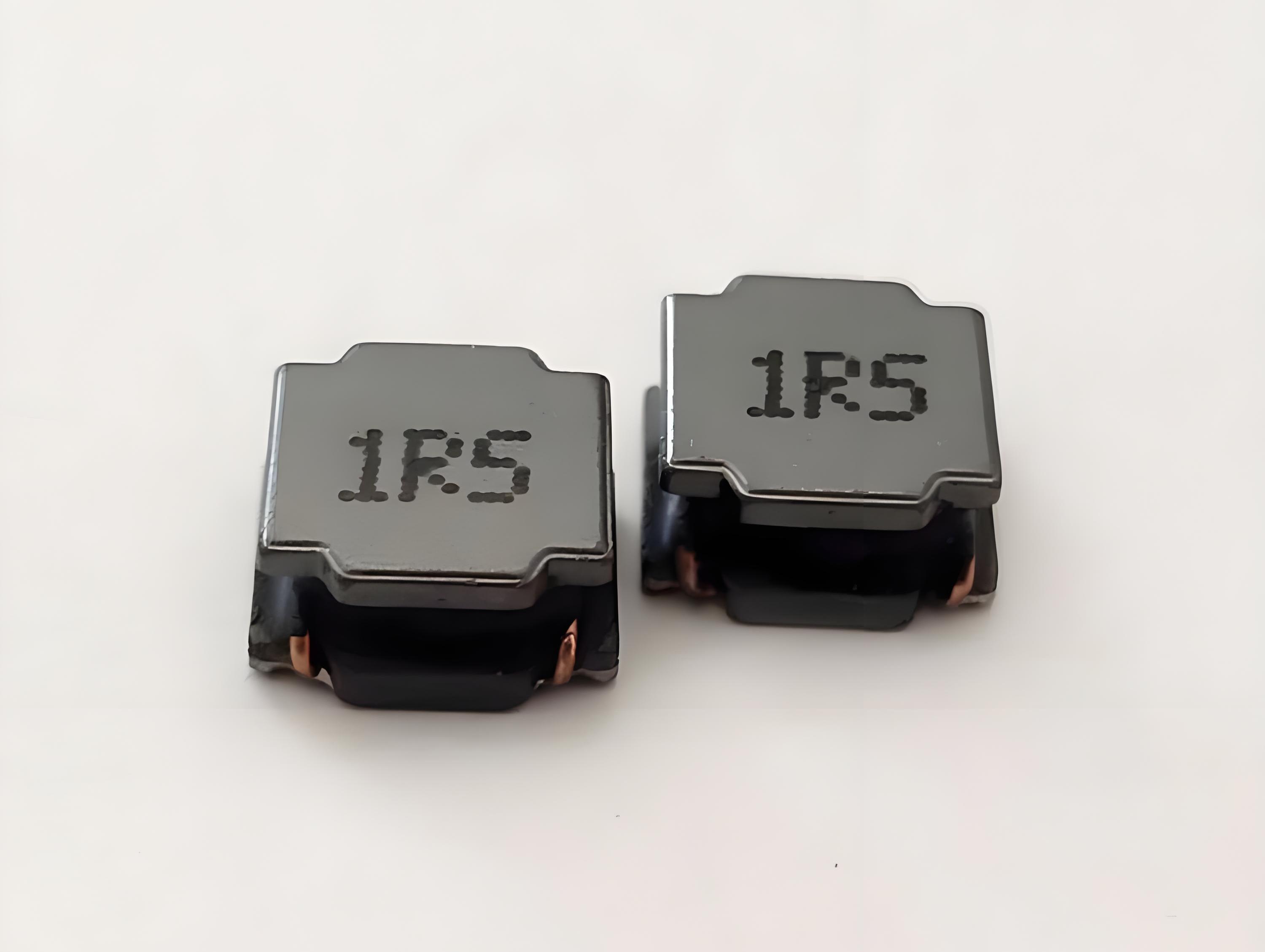

那些负责储能和滤波的关键电感，不再是传统的开放式绕线结构，而是一个个黑色的小方块——这就是一体成型电感。

从英伟达的RTX显卡到特斯拉的车载电源，从华为的服务器到苹果的电源适配器，一体成型电感正在悄然取代传统绕线电感，成为高端电源设计的标配。

它到底强在哪里？为什么工程师们愿意为它付出更高的成本？今天一次讲透。

一、什么是一体成型电感？

传统绕线电感的结构很简单：铜线绕在磁芯上，外面套个外壳或者干脆裸露。这种结构成本低、工艺成熟，但缺点也很明显：

• 磁泄漏大：开放的磁路会向周围辐射磁场，干扰邻近电路

• 机械强度弱：绕线松散，振动环境下容易变形或断裂

• 散热效率低：绕线与空气接触面积小，热量不易散出

• 占用空间大：同等电气性能下，体积往往较大

一体成型电感（Molding Choke）则完全不同。

它的制造工艺是：将绕组预先成型，然后放入模具中，注入磁性粉末（通常是铁粉或合金粉），在高温高压下一次性压铸成型。最终得到的电感，绕组被完全包裹在磁性材料中，形成一个致密的整体。

这种结构带来了革命性的性能提升。

二、一体成型电感的五大技术优势

1. 饱和电流更高，大电流场景游刃有余

电感的核心参数之一是饱和电流（Isat）——当电流超过这个值，磁芯饱和，电感量急剧下降，电源进入失控状态。

传统绕线电感使用分立的磁芯，磁路存在气隙，磁通密度受限。而一体成型电感采用合金磁粉压铸，磁粉颗粒之间天然形成分布式气隙，磁路更均匀，能承受更高的磁通密度。

实测对比：

• 同尺寸（7×7×3mm）下，传统绕线电感饱和电流约 3A

• 一体成型电感饱和电流可达 5A ～ 8A，提升 60% ～ 150%

这意味着，在显卡、服务器CPU供电等大电流场景中，一体成型电感可以用更小的体积实现更大的电流输出，或者同等电流下用更少的并联数量，节省PCB面积和BOM成本。

2. 磁泄漏极低，EMI问题大幅改善

传统绕线电感的磁路是开放的，漏磁严重。在密集的PCB上，这些漏磁会耦合到邻近的信号线、敏感电路，导致EMI超标、信号完整性劣化。

一体成型电感的磁粉完全包裹绕组，形成闭合磁路，磁泄漏比传统电感低 50% ～ 80%。

实际案例： 某服务器主板厂商在改用一体成型电感后，原本困扰多时的CPU供电区域辐射发射超标问题（CISPR 32 Class B）直接下降 8dB，无需额外屏蔽措施即可通过认证。

3. 散热性能优异，高温环境更可靠

电源电感在工作中会发热，温升过高会导致：

• 磁芯特性劣化，电感量漂移

• 绕组电阻增大，效率下降

• 长期高温加速老化，寿命缩短

一体成型电感的磁性粉末与绕组紧密接触，热传导路径短，且粉末本身具有一定的导热能力。同时，压铸结构增大了与PCB的接触面积，热量可以更快地传导到铜箔和散热器。

温升对比（同等电流下）：

• 传统绕线电感：温升 40℃ ～ 60℃

• 一体成型电感：温升 25℃ ～ 35℃，降低约 30% ～ 40%

在车载电子、工业电源等高温工作环境中，这一优势尤为关键。

4. 机械强度高，抗振动抗冲击

传统绕线电感的绕线是裸露或半裸露的，在振动、冲击环境下，绕线可能松动、断裂，导致电感失效。

一体成型电感的绕组被磁粉完全包裹固化，机械强度堪比陶瓷电容，可以承受：

• 机械振动：5G ～ 20G 随机振动（符合汽车电子 AEC-Q200 要求）

• 机械冲击：50G 半正弦冲击

• 跌落测试：从 1 米高度跌落无损伤

这使得一体成型电感成为汽车电子、航空航天、军工等高可靠性应用的首选。

5. 体积更小，功率密度更高

在电源小型化的趋势下，每一平方毫米PCB面积都弥足珍贵。

一体成型电感的高磁导率合金粉末，可以在更小的体积内实现同等的电感量和电流能力。相比传统绕线电感，一体成型电感在同等电气性能下，体积可缩小 20% ～ 40%。

典型应用：

• 显卡GPU供电：空间极其有限，需要大电流小体积电感

• 手机快充头：功率从 20W 提升到 120W，体积却不能变大

• 车载DC-DC：发动机舱空间紧张，高功率密度是刚需

三、一体成型电感的典型应用场景

场景1：显卡GPU供电（VRM电路）

高端显卡（如RTX 4090）的GPU功耗可达 450W，供电电压仅 0.8V ～ 1.0V，这意味着供电电流超过 500A。

这些电流被分配到数十相供电电路中，每相需要一颗或多颗电感。一体成型电感的高饱和电流、低磁泄漏、小体积特性，使其成为显卡VRM电路的不二之选。

选型要点：

• 饱和电流：≥ 30A（单相）

• DCR（直流电阻）：< 0.5mΩ，降低导通损耗

• 尺寸：10×10mm 或 12×12mm，适配显卡PCB布局

场景2：服务器CPU供电

数据中心服务器的CPU功耗从 100W 到 400W 不等，供电电路需要满足：

• 大电流（单相 40A ～ 60A）

• 高效率（降低数据中心电费）

• 高可靠性（7×24小时运行，故障率要求极低）

一体成型电感的高饱和电流、低DCR、优异散热性能，完美契合服务器电源的苛刻要求。

场景3：车载DC-DC转换器

新能源汽车的12V/48V系统、LED大灯驱动、车载信息娱乐系统供电，都依赖DC-DC转换器。这些应用面临：

• 宽温工作（-40℃ ～ +125℃）

• 强振动环境（路面颠簸、发动机振动）

• 高可靠性要求（功能安全相关）

一体成型电感通过 AEC-Q200 车规认证，是车载电源设计的标准配置。

场景4：氮化镓（GaN）快充头

GaN快充头的工作频率高达 100kHz ～ 1MHz，远超传统硅MOS的 50kHz ～ 100kHz。高频工作对电感的要求：

• 低磁芯损耗（高频下磁滞损耗和涡流损耗剧增）

• 小体积（高频允许更小的电感量，从而缩小体积）

一体成型电感采用低损耗合金磁粉，高频特性优异，配合GaN器件可以实现极致的小型化。

场景5：工业电源与通信设备

工业PLC、通信基站电源、光伏逆变器等场景，要求电感具备：

• 大电流能力（工业负载波动大）

• 高可靠性（恶劣环境长期运行）

• 低EMI（避免干扰通信信号）

一体成型电感在这些领域同样表现出色。

四、一体成型电感选型时的关键参数

1. 电感量（L）

根据DC-DC转换器的开关频率、输入输出电压、负载电流，计算所需电感量。通常遵循公式：

L = (Vout × (Vin - Vout)) / (Vin × ΔIL × fsw)

其中 ΔIL 是电感电流纹波，通常取负载电流的 20% ～ 40%。

2. 饱和电流（Isat）

这是最重要的参数。 必须确保最大负载电流（含瞬态峰值）不超过饱和电流的 80%，留足裕量。

⚠️ 注意：有些厂商标注的饱和电流是电感量下降 30% 时的电流，有些标注下降 10% 时的电流，选型时务必确认测试条件。

3. 温升电流（Irms）

基于电感DCR和允许温升计算。通常要求在工作电流下，电感温升 ≤ 40℃。

4. 直流电阻（DCR）

DCR直接影响导通损耗和效率。大电流应用中，DCR每降低 1mΩ，效率可提升 0.5% ～ 1%。

5. 尺寸与封装

常见封装：4×4mm、5×5mm、6×6mm、7×7mm、10×10mm、12×12mm。根据PCB面积和电流需求选择。

五、ASIM阿赛姆一体成型电感产品系列

深圳阿赛姆电子（ASIM）深耕功率电感领域15年，提供全系列一体成型电感解决方案：

AUPI系列 — 贴片一体成型电感

• 尺寸覆盖：4×4mm ～ 12×12mm

• 电感量范围：0.1μH ～ 100μH

• 饱和电流：最高可达 60A

• 应用领域：显卡、服务器、车载电源、工业电源

技术优势

• 采用进口低损耗合金磁粉，高频特性优异

• 全自动生产线，一致性高，批次差异 < 3%

• 通过 AEC-Q200 车规认证（车载系列）

• ISO 9001 品质管控，年出货量超 5 亿颗

服务支持

• ✅ 免费样品快速寄送（T+1工作日）

• ✅ 提供完整规格书、可靠性测试报告

• ✅ 定制化设计（特殊电感量、特殊封装）

• ✅ 15年电源工程师团队，1对1选型支持
