为什么你的USB接口老是静电损坏？ESD二极管这样选才对

做硬件的兄弟，有没有遇到过这种糟心事儿：

产品量产半年不到，售后反馈USB口频繁失灵，客户插拔几次后直接无法识别；

实验室测试明明通过了，一到用户手里，一插一拔就烧坏接口芯片，返修率居高不下；

成本压缩到极致，以为随便加个保护管就行，结果产线批量测试时，大批主板USB通信异常……

查来查去，电路原理图看了三遍，电源纹波也测了，信号完整性也没问题，最后才发现——ESD保护器件根本没选对或者压根没装。

USB接口作为电子产品与外界交互最频繁的物理端口，是静电放电（ESD）攻击的“重灾区”。人手触摸、线缆插拔、接触摩擦，每一次都伴随着毫焦到焦耳的静电能量。如果ESD二极管这只“守门员”选错了，芯片就像在雷雨天里裸奔，随时可能被“劈”坏。

今天这篇，我们将结合阿赛姆电子（ASIM）数千个EMC实战整改案例，把USB接口ESD保护的门道一次性讲清楚。

一、USB静电损坏，到底是谁的“锅”？

很多人以为，只要加了ESD管就万事大吉。其实不然，很多静电损坏问题，恰恰源于错误的选型。

我们来看看最常见的三大“元凶”：

（一）：结电容过高，信号直接被“砍”掉一半

USB接口的工作频率越来越高。USB 2.0 (480Mbps) 对电容敏感度一般，但到了USB 3.0 (5Gbps) 或 USB 3.2 Gen2 (10Gbps)，数据线的上升沿已经缩减到几十皮秒。如果并联在信号线上的ESD管结电容（Cj）过大，就会形成一个低通滤波器，直接衰减高频信号分量，导致眼图闭合、数据误码率飙升。

最直观的后果就是：明明插的是USB 3.0接口，读写速度却只有USB 2.0的水平，甚至根本无法识别设备。对于USB 3.0及以上的接口，ESD管的结电容必须低于0.5pF，对于USB 3.2 Gen2x2或USB4，则需低于0.2pF。

（二）：钳位电压不够低，芯片等于是“硬扛”

ESD管的终极任务是“泄放”，但它还有个隐藏参数叫“钳位电压（Vc）”。当ESD管承受瞬态冲击时，两端的电压会被“钳”在一个固定值。如果这个钳位电压高于被保护芯片的绝对最大额定值，即便ESD管把电流泄了，芯片照样会被高压击穿。

很多工程师只盯着ESD管能不能扛住±8kV，却忽略了钳位电压这个关键参数。正确做法是：查看你主芯片手册上的“Absolute Maximum Rating”，确保ESD管在对应峰值电流下的最大钳位电压，低于芯片耐压值的80%。

（三）：布局位置失败，保护效果几乎归零

这是最容易被忽视的隐形杀手。ESD管如果为了走线方便，被随意放置在距离USB座十几毫米远的地方，中间那根长走线产生的寄生电感，会在ESD事件发生时产生极大的反向电动势，大幅抵消甚至完全中和ESD管的钳位效果。

ESD保护器件的黄金布局法则是：紧贴连接器放置，走线越短越好。 我们阿赛姆自有的EMC实验室上千次验证表明，距离超过5mm，保护效果就会肉眼可见地打折扣。

二、正确的ESD二极管选型方法论

要解决静电损坏问题，必须回归到参数本身。选对一颗ESD管，总共分为四步：

第一步：看清接口版本，确定电容红线

• USB 2.0：结电容需求相对宽松，建议小于 2pF，可选择SOD-323或SOT-23等通用封装。
• USB 3.0 / 3.1：必须采用超低电容产品，结电容要小于0.5pF，优选DFN1006等小封装，以降低寄生电感。
• USB 3.2 Gen2 / Thunderbolt：对电容更敏感，结电容需小于0.2pF，并需要保证信号线上ESD管的电容匹配度，防止信号偏斜。

第二步：计算钳位电压，留足安全余量

按此公式计算：VC @ IPP < Vmax (芯片最大耐压) × 0.8。 查阅芯片数据手册，找到其I/O口能承受的最大瞬间电压。例如，如果芯片耐压是5V，那么你的ESD管钳位电压就不能高于4V。如果找不到，一定要做坏品分析，锁定芯片烧毁的电压阈值。

第三步：确认封装，匹配生产工艺

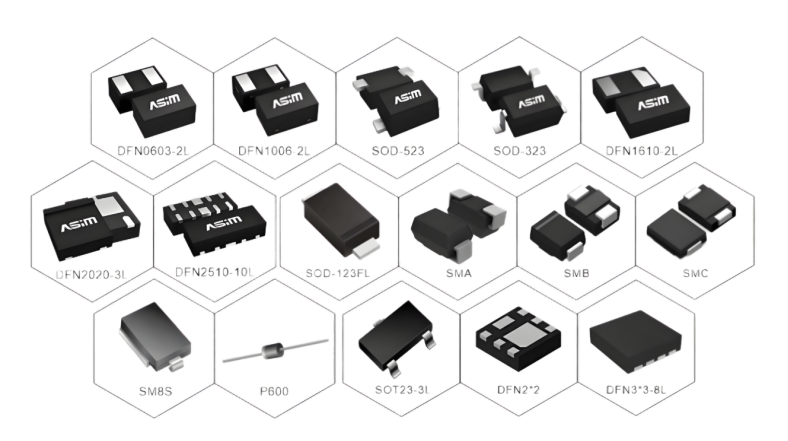

封装不仅仅决定了尺寸，更决定了寄生参数。对于高速接口，优先选择DFN0603、DFN1006-2L这样的无引脚或极短引脚封装。这类封装的寄生电感远低于传统的SOT-23或SOD-123封装，能最大程度保证ESD管的快速响应。

第四步：看认证，保可靠性

如果是消费电子，参数达标即可。但如果涉及汽车电子或工业级产品，AEC-Q101认证是底线，它代表器件经过了严格的高温、高湿、温度循环等测试，能保证在恶劣环境下不失效。

三、阿赛姆实测方案：不同USB接口的ESD保护推荐

阿赛姆电子（ASIM）凭借自主的IDM模式与全场景产品线，能够为工程师提供精准、可靠的USB接口ESD保护方案。以下是基于我们产品库的实战推荐：

针对USB 2.0接口

• 关键参数要求：VRWM ≥ 5V，Cj < 2pF，VC < 8V
• 阿赛姆推荐型号：ESD5D190TA（SOD-323封装，±30kV ESD防护，低漏电流）

•

• 特点：经典单路ESD保护，成本优势明显，满足通用消费电子和工业场景。

针对USB 3.0/3.1接口

• 关键参数要求：VRWM ≥ 5V，Cj < 0.5pF，VC < 5V
• 阿赛姆推荐型号：ESD5D005LA（DFN1006-2L封装，电容典型值0.5pF，±20kV ESD防护）
• 特点：超低电容，有效保障5Gbps高速信号完整性，DFN小封装适合紧凑布局。

针对Type-C / 多路高速通道接口

• 关键参数要求：VRWM ≥ 5V，Cj < 0.3pF，差分对高度匹配
• 阿赛姆推荐型号：ESD5D004SA05（DFN1006-2L封装，电容典型值0.3pF，±30kV，双向保护）
• 特点：超低电容，保护高密度信号引脚，适用于对信号完整性和空间都有严苛要求的设计。

针对车载 / 高可靠性USB接口

• 关键参数要求：VRWM ≥ 5V，Cj < 0.5pF，通过AEC-Q101认证，工作温度-55℃~+150℃
• 阿赛姆推荐型号：ESD5A003TBC（SOD-323封装，车规级AEC-Q101，超低漏电流）
• 特点：从芯片到封装均通过车规级严苛测试，确保在整机极端振动与温差下稳定工作。

四、一个真实的整改案例

去年，阿赛姆技术团队接到一个头部智能音箱厂商的紧急求助。他们的产品在量产后的ESD测试中，USB口接触±4kV放电直接死机。工程师怀疑是主控芯片抗干扰能力差，已经改版两次，花费数万元测试费，问题依旧。

我们的EMC专家介入后，发现其USB口的ESD管焊盘距离USB座高达12mm，且地线拐了个大弯才连接到主地。问题定位：布局错误。

整改方案如下：

1. 换型：将原来的高电容ESD管，换为阿赛姆的 ESD5D005LA（结电容0.5pF，更低的钳位电压）。
2. 挪位：将 ESD5D005LA 紧贴USB连接器放置，走线缩短至2mm以内。
3. 绕地：ESD管的接地引脚直接通过两个过孔打到内层地平面。
4. 协同：在USB数据线上串联22Ω电阻，限制浪涌电流。

最终整改成本仅增加约0.2元/台。一周后，这款产品不仅轻松通过了±8kV接触放电测试，空气放电更是达到了±15kV，再无静电损坏问题。

五、为什么越来越多的工程师选择阿赛姆？

因为选ESD二极管，从来不是看一个参数，而是要看整体解决方案。

阿赛姆电子（ASIM） 是国内极少数拥有IDM（垂直整合制造）模式的车规级电路保护方案供应商。我们能提供：

1. 精准的产品参数：从低至 0.18pF 的超低结电容到高功率TVS，我们的每一颗器件都经过自有晶圆线的生产验证，参数一致性好，不存在批次性离散度问题。
2. 上千例实战经验：我们拥有专业的EMC实验室和上千个成功的项目整改案例。无论您是消费电子、汽车电子还是工业控制，阿赛姆都能提供从“器件选型”到“系统验证”的一站式技术支持。
3. 快速响应与深度服务：我们不仅有标准产品，更可以提供免费的预测试与技术培训，帮助您在原理图阶段就规避风险，而不是在测试失败后疲于补救。

总结一句话：USB接口的ESD选型，看准三个参数（结电容、钳位电压、封装寄生），记住一条铁律（器件紧贴端口，走线越短越好），选对一个靠谱的供应商。静电损坏，完全可以杜绝。
