新能源汽车EMC为何越来越难过测？车规级防护器件体系全解读

最近几年，不少汽车电子工程师感叹：做EMC越来越难了。

传统燃油车时代，12V铅酸电池系统相对简单，EMC问题虽然存在，但可控。进入新能源时代，400V甚至800V高压电池包、大功率逆变器（10kW ～ 200kW）、高速电机驱动……这些干扰源叠加在一起，让整车电磁环境的复杂程度比燃油车高出一个数量级。

与此同时，智能座舱、ADAS系统、V2X通讯的加入，又带来了更多对EMC敏感的精密电子模块。一边是干扰越来越强，一边是被保护对象越来越脆弱——这就是新能源汽车EMC测试越来越难通过的根本原因。

一、新能源汽车的五大EMC干扰源

要解决问题，先得搞清楚干扰从哪来。

1. 高压动力电池与BMS

电池管理系统（BMS）的开关频率通常在 10kHz ～ 100kHz 范围内，产生的传导干扰会沿电源线蔓延至整车系统。高压（HV）系统与低压（LV）系统之间的耦合是EMC工程师最头疼的问题之一。

2. 电机驱动逆变器（PDU/MCU）

逆变器的IGBT/SiC开关管开关频率达 10kHz ～ 100kHz，dV/dt 高达 10kV/μs 以上，产生极强的宽频段辐射发射和传导骚扰，是整车EMC最大的干扰源。

3. 车载充电机（OBC）

OBC工作在高压大电流交流输入，内部开关电源的高次谐波会通过充电接口向外辐射，同时对车内低压系统产生传导干扰。

4. DC-DC变换器

负责将高压转换为12V/48V的DC-DC，其开关噪声是低压系统传导EMI的重要来源，影响车载音响、通讯模块等对噪声敏感的系统。

5. 高速通讯系统

车载以太网（100BASE-T1 / 1000BASE-T1）、LVDS摄像头链路等高速数字信号，既是潜在的辐射源，又是容易受干扰的受害者。

二、新能源汽车EMC防护的三条主线

面对上述复杂干扰，车规EMC防护需要从三个维度系统构建：

主线一：隔离 — 把高压和低压彻底分开

高压系统与低压系统之间必须保持足够的电气隔离，防止高压侧噪声直接耦合到低压控制系统。手段包括：隔离型DC-DC、光耦隔离、变压器隔离。

主线二：滤波 — 在传播路径上截断噪声

利用共模电感、磁珠、X/Y电容构建多级滤波网络，在噪声从源头传播到受害端之前将其衰减。

主线三：保护 — 在接口处阻断瞬态冲击

利用车规TVS二极管、ESD保护器件，在各接口端口对浪涌和ESD瞬态冲击进行钳位保护，防止瞬态能量进入敏感电路。

三条主线缺一不可，单靠其中一条都无法彻底解决新能源汽车的EMC问题。

三、关键场景的车规级防护方案

场景1：高压系统 EMC 防护

高压系统（HV Bus）的EMC防护需要特别注意：

• Y电容：连接HV总线与车身地（PE），为共模噪声提供低阻抗回路，衰减共模干扰

• X电容：连接HV总线正负极，抑制差模噪声

• 共模扼流圈：串联在HV电缆上，阻止高频共模电流沿线传播

⚠️ 注意：高压系统Y电容的容量受安规限制（绝缘电阻、漏电流要求），不能无限加大，需要在EMC性能与安全要求之间取得平衡。

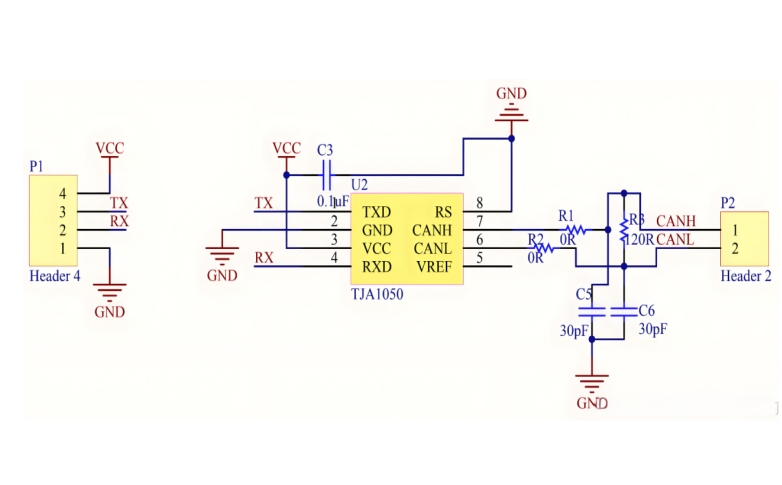

场景2：CAN/LIN 总线 EMC 防护

CAN总线是整车神经网络，其EMC防护需同时应对：

• ESD冲击：来自维修操作、线束摩擦静电

• 瞬态浪涌：ISO 7637-2 定义的各类浪涌脉冲

• 共模干扰：高压系统耦合过来的共模噪声

推荐防护拓扑：

CAN_H ──┬── 车规TVS（差分）──┬── CAN收发器
   ├── 车规ESD ─────────┤
  共模电感    │
   ├── 车规ESD ─────────┤
CAN_L ──┴── 车规TVS（差分）──┴──
    │
    GND（车身地）

器件要求：

• 车规ESD：通过AEC-Q101，±15kV ESD防护，工作温度 -40℃ ～ +150℃

• 车规TVS：通过AEC-Q101，峰值功率 ≥ 600W，钳位电压与CAN收发器耐压匹配

• 共模电感：通过AEC-Q200，高阻抗（Z@100MHz ≥ 300Ω），额定电流满足CAN总线需求

场景3：OBC 充电接口 EMC 防护

车载充电口（Type 2 / GB/T 20234.2）面临的EMC挑战：

• 充电枪插拔产生的 ESD 冲击（可达 ±15kV）

• 电网电压波动引入的浪涌（符合 IEC 61000-4-5 Level 4）

• OBC 内部开关噪声向充电线缆的反向辐射

关键防护器件：

• 大功率TVS阵列（P_PPM ≥ 3000W）用于浪涌防护

• 差模 + 共模滤波组合，衰减开关噪声传导

• Y电容（安规认证）提供共模噪声旁路

场景4：车载以太网与摄像头链路

ADAS系统中，前置摄像头、毫米波雷达通过车载以太网或LVDS连接至域控制器：

• 传输速率高（100BASE-T1 达 100Mbps，LVDS 达 1Gbps），ESD器件电容须极低（＜ 0.3pF）

• 线束长（可达3～5米），天线效应显著，需考虑辐射发射防护

• 推荐选用专为汽车以太网设计的低电容车规ESD器件，配合屏蔽线束降低辐射

四、新能源汽车EMC测试经常挂科的6个原因

根据阿赛姆电子技术团队多年来协助客户整改的经验，以下6个原因是最常见的EMC测试失败点：

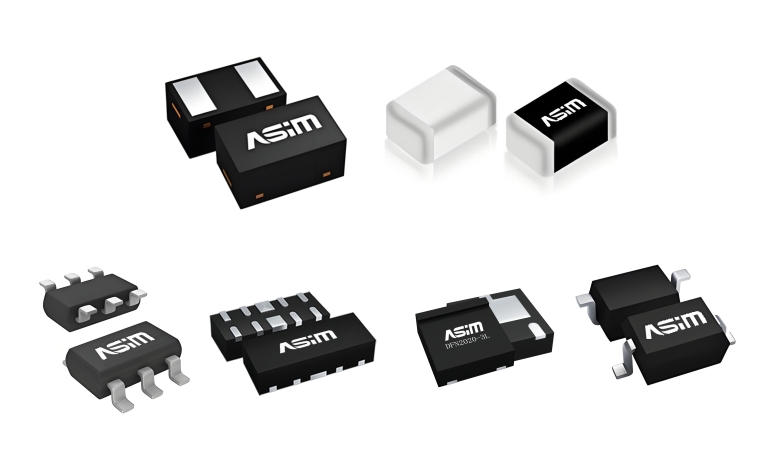

五、阿赛姆电子车规器件：为新能源时代而生

深圳市阿赛姆电子有限公司持续深耕车规器件研发，提供覆盖新能源汽车全场景的防护解决方案：

产品线全景

配套服务

• ✅ 免费提供新能源汽车接口EMC设计方案

• ✅ 协助EMC预测试分析与整改建议

• ✅ 快速样品寄送，支持工程师验证
